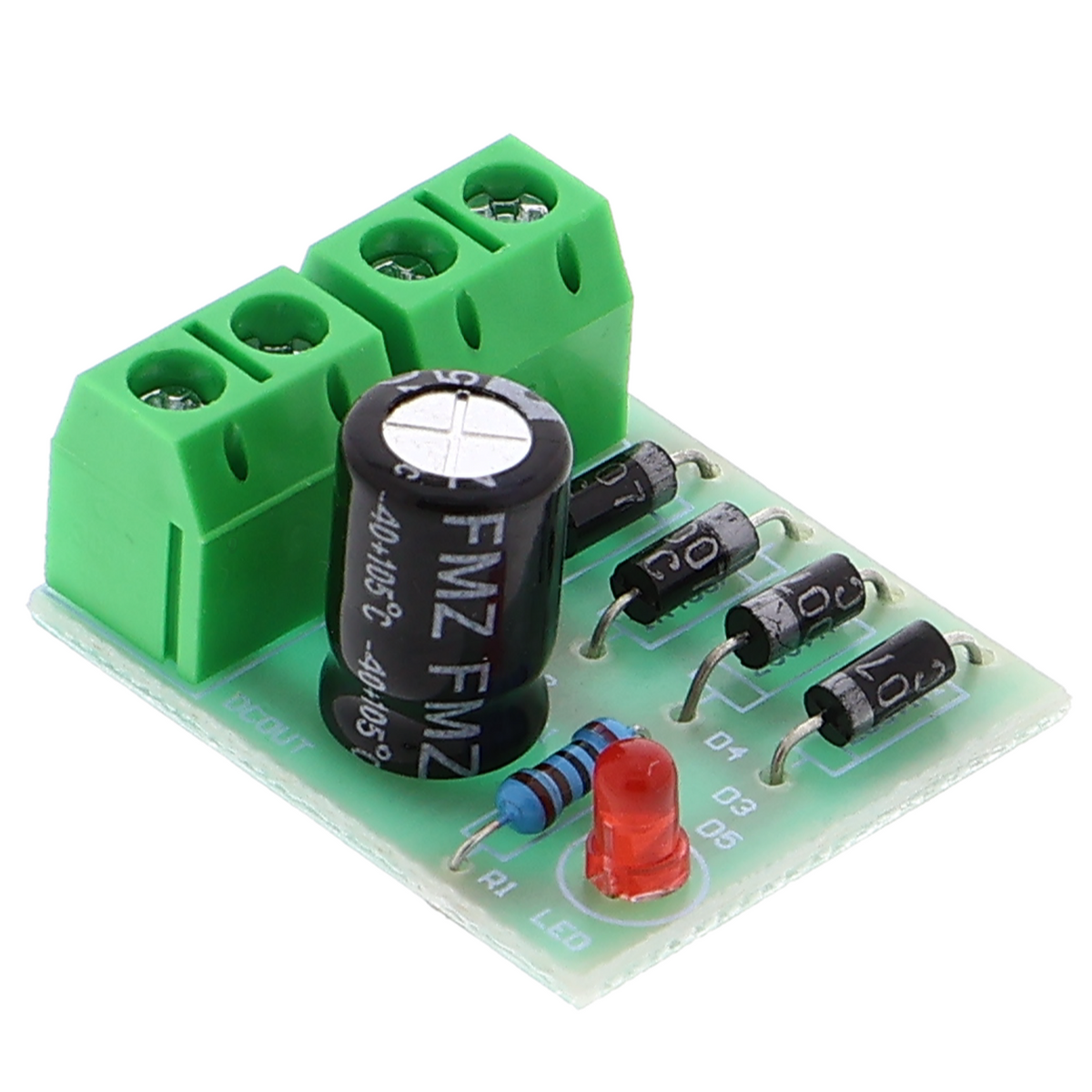

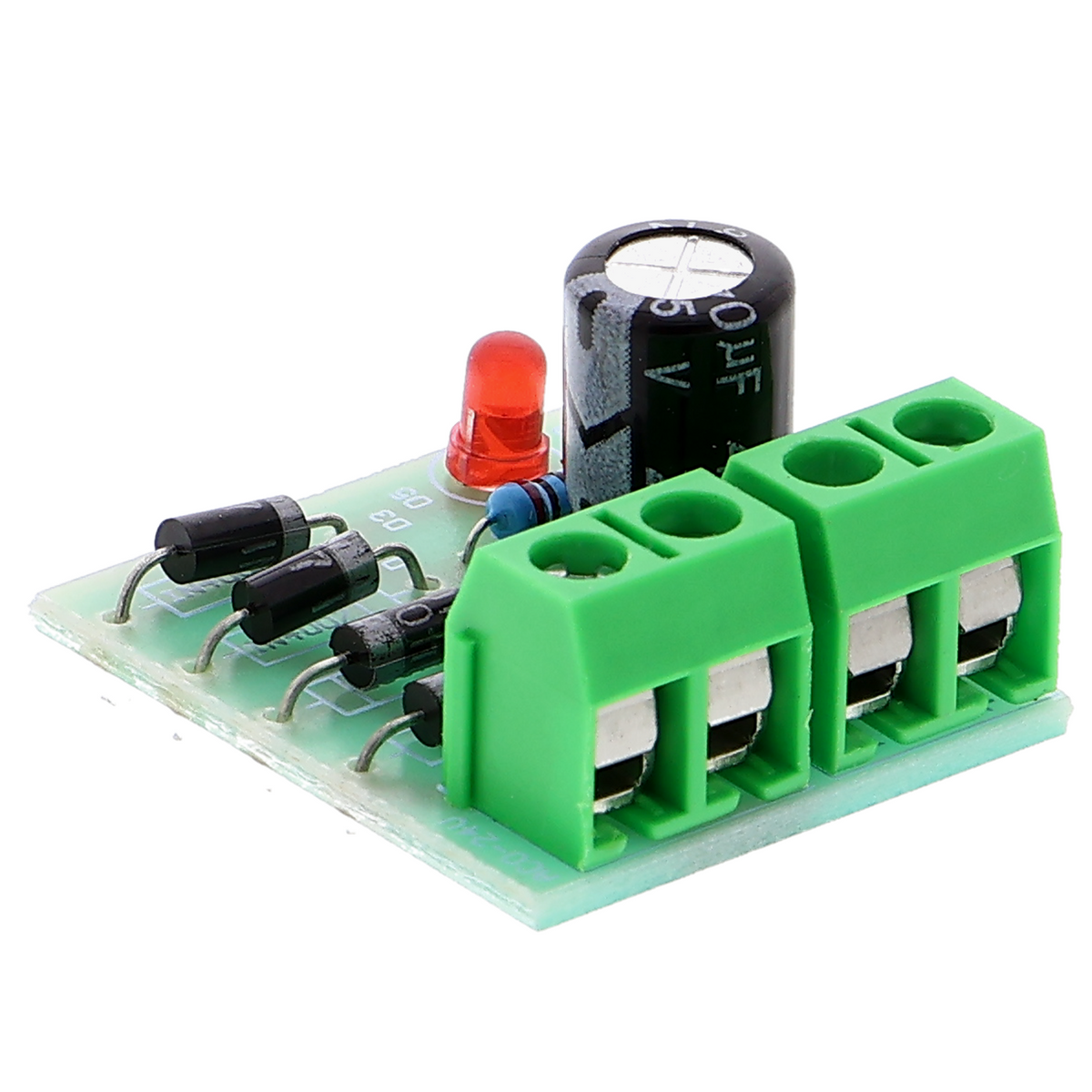

Esercizio di saldatura: convertitore AC-DC con raddrizzatore a ponte IN4007

Panoramica del prodotto

• Esercizio di saldatura per realizzare un circuito raddrizzatore a ponte con quattro diodi IN4007
• Tensione d'ingresso alternata, tensione d'uscita continua
• Basetta in formato millefori per il posizionamento libero dei componenti
• La saldatura di tutti e quattro i diodi richiede pratica di saldatura
• Progettato per prototipi e scopi didattici

Descrizione del prodotto

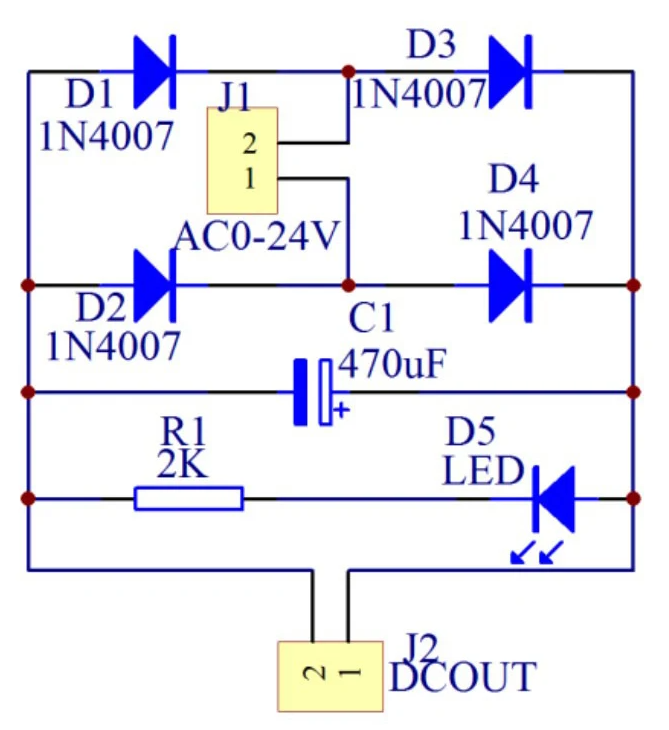

Questo esercizio di saldatura illustra la realizzazione di un circuito raddrizzatore a ponte con quattro diodi IN4007. Converte la tensione alternata in tensione continua e serve a comprendere come i diodi blocchino e conducano la corrente alternata, mentre il circuito lascia passare solo le semionde positive o negative.

Il raddrizzamento a ponte utilizza quattro diodi disposti simmetricamente. Gli IN4007 sono diodi al silicio per correnti medie nell'intervallo dei pochi ampere. Dopo il raddrizzamento, la tensione d'uscita è circa 1,4 volt inferiore alla tensione d'ingresso, poiché ogni diodo in conduzione provoca una caduta di tensione di circa 0,7 volt. Non è necessaria alcuna calibrazione, poiché si tratta di una struttura passiva.

Il circuito è adatto ai principianti per esercitarsi nella tecnica di saldatura e comprendere il principio di funzionamento del raddrizzamento. Può essere utilizzato anche come modello per realizzare alimentatori propri in progetti con circuiti analogici o digitali. Le applicazioni spaziano da semplici alimentatori per driver LED a moduli di alimentazione per circuiti con sensori.

La basetta è in formato millefori, consentendo di posizionare liberamente i quattro diodi e i punti di collegamento. Un alimentatore o una sorgente di tensione alternata con ampiezza adeguata deve essere procurato separatamente. In caso di utilizzo con la tensione di rete è necessaria la presenza di un elettricista qualificato.

Avvertenza di sicurezza

Questo esercizio di saldatura è destinato esclusivamente a scopi di test, sviluppo e didattici e non è previsto per l'installazione nell'impianto elettrico domestico o per il funzionamento continuativo con la tensione di rete. Gli interventi sull'impianto elettrico o nelle sue immediate vicinanze devono essere eseguiti esclusivamente da elettricisti qualificati; in caso di utilizzo con sorgenti di tensione alternata superiori a 24 volt, è necessario consultare un elettricista qualificato prima della messa in funzione. Prestare attenzione al supporto per saldatore e alle temperature degli utensili per evitare danni ai componenti.

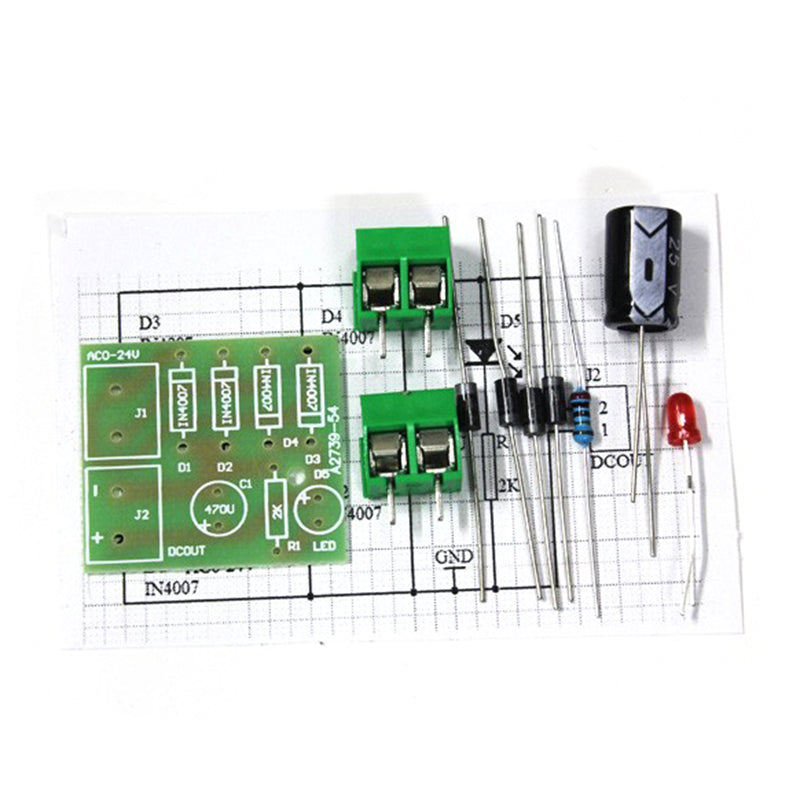

Contenuto della confezione

• 1x esercizio di saldatura convertitore CA-CC, con raddrizzatore a ponte IN4007
