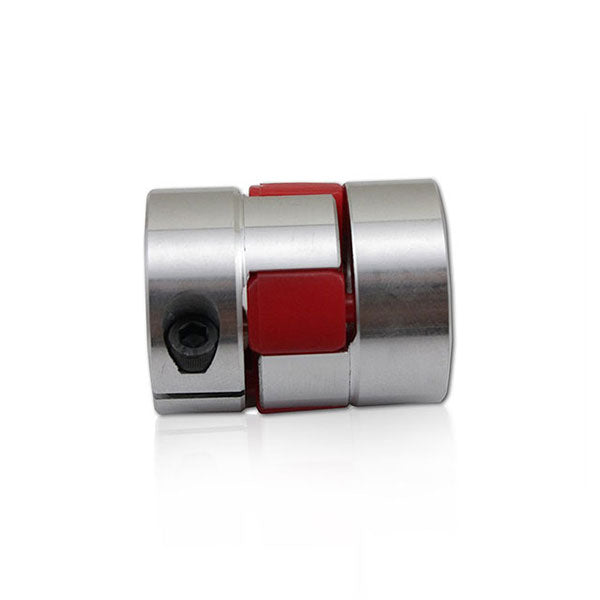

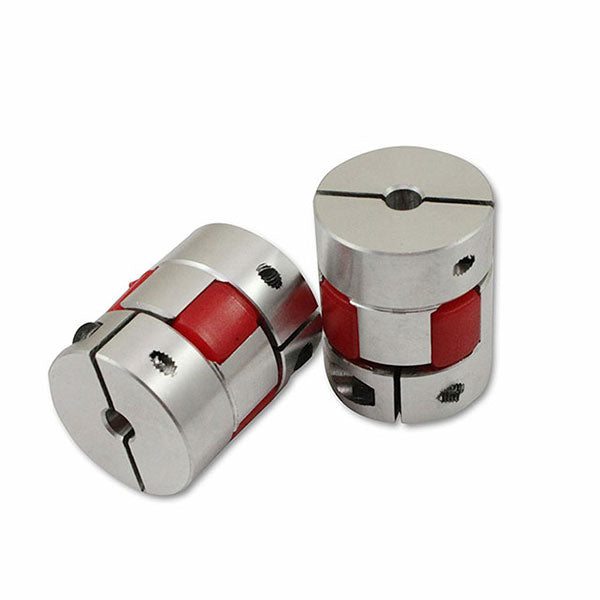

Giunto flessibile per alberi Master, 8mm / 10mm // 10mm / 12mm - D30L42

Panoramica del prodotto

• Giunto flessibile per alberi per la trasmissione della coppia tra due alberi
• Diametro degli alberi 8/10 mm o 10/12 mm
• Coppia nominale 2 N·m, coppia massima 5 N·m
• Velocità massima 6500 giri/min
• Compensa disallineamenti degli alberi fino a 3°
• Mozzi in alluminio con elemento intermedio in poliuretano e fissaggio a morsetto

Descrizione del prodotto

Questo giunto per alberi collega due alberi e trasmette la coppia tra loro, anche quando sono montati con un leggero disallineamento. Due mozzi in alluminio alloggiano ciascuno un albero e sono collegati tramite un elemento intermedio a forma di stella in poliuretano. L'elemento elastico compensa i disallineamenti assiali fino a 3° e smorza urti e vibrazioni durante l'avviamento o la frenata.

Il giunto è progettato per una coppia nominale di 2 N·m e trasmette temporaneamente fino a 5 N·m. Funziona a una velocità fino a 6500 giri/min. I mozzi di serraggio con intagli vengono fissati con viti; non sono necessarie chiavette o profilature speciali degli alberi. Il corpo in alluminio ha un diametro esterno di 30 mm e una lunghezza di 42 mm.

Questo giunto viene utilizzato ovunque il motore e la macchina operatrice non possano essere disposti in perfetto allineamento. Applicazioni tipiche si trovano nelle macchine CNC e nelle stampanti 3D, dove motori passo-passo o servomotori devono essere collegati, tramite assi separati, a viti filettate, encoder o altri alberi di trasmissione.

Il prodotto è disponibile con diverse combinazioni di alesaggi per alloggiare alberi di diametri differenti sui due lati. Durante il montaggio, assicurati che gli alberi siano puliti e integri e che i loro diametri corrispondano agli alesaggi dei mozzi.

Avvertenza di sicurezza

Il giunto è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Durante il montaggio e il funzionamento, assicurati che i collegamenti a vite siano ben serrati e controllali a intervalli regolari. In caso di domande sul funzionamento sicuro in sistemi di trasmissione meccanica, consulta un elettricista qualificato o un tecnico specializzato.

Contenuto della confezione

• 1x D30L42 - Giunto flessibile per alberi, 10 * 12 mm
