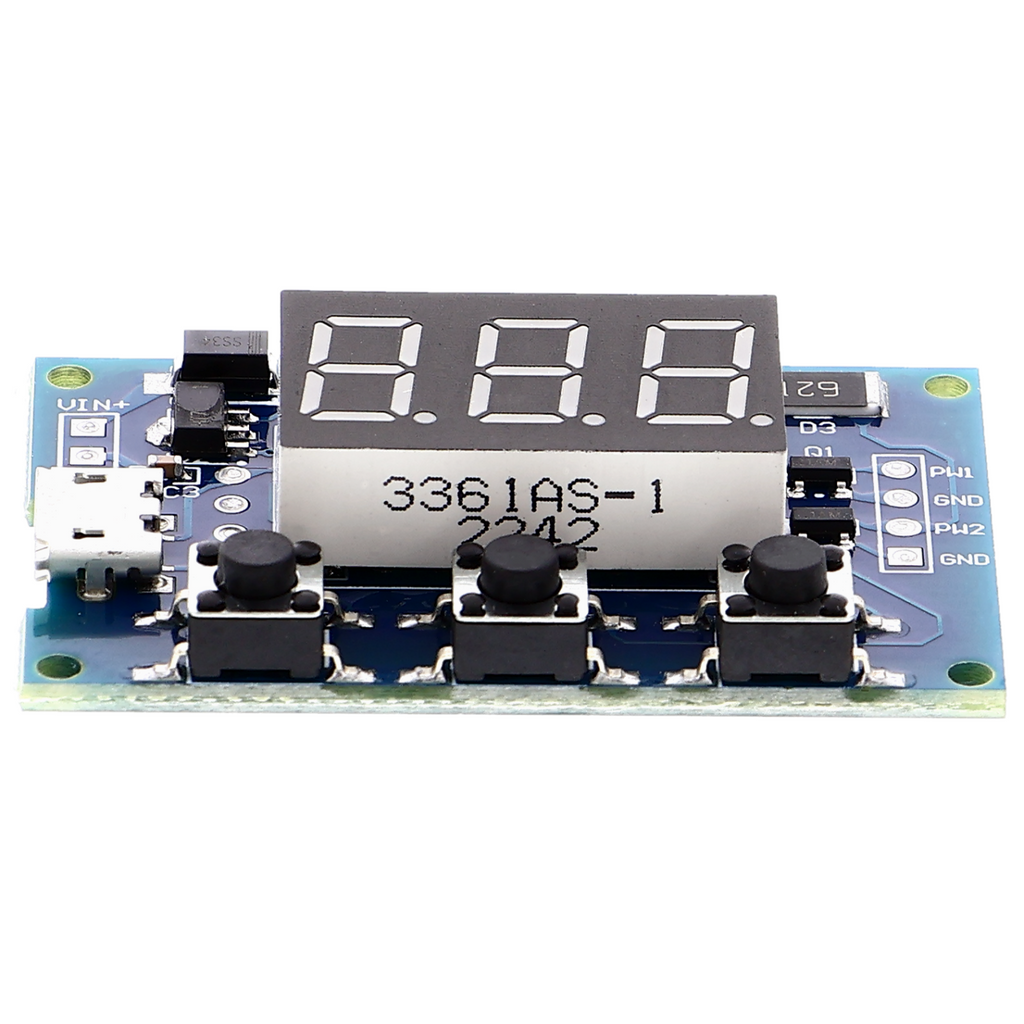

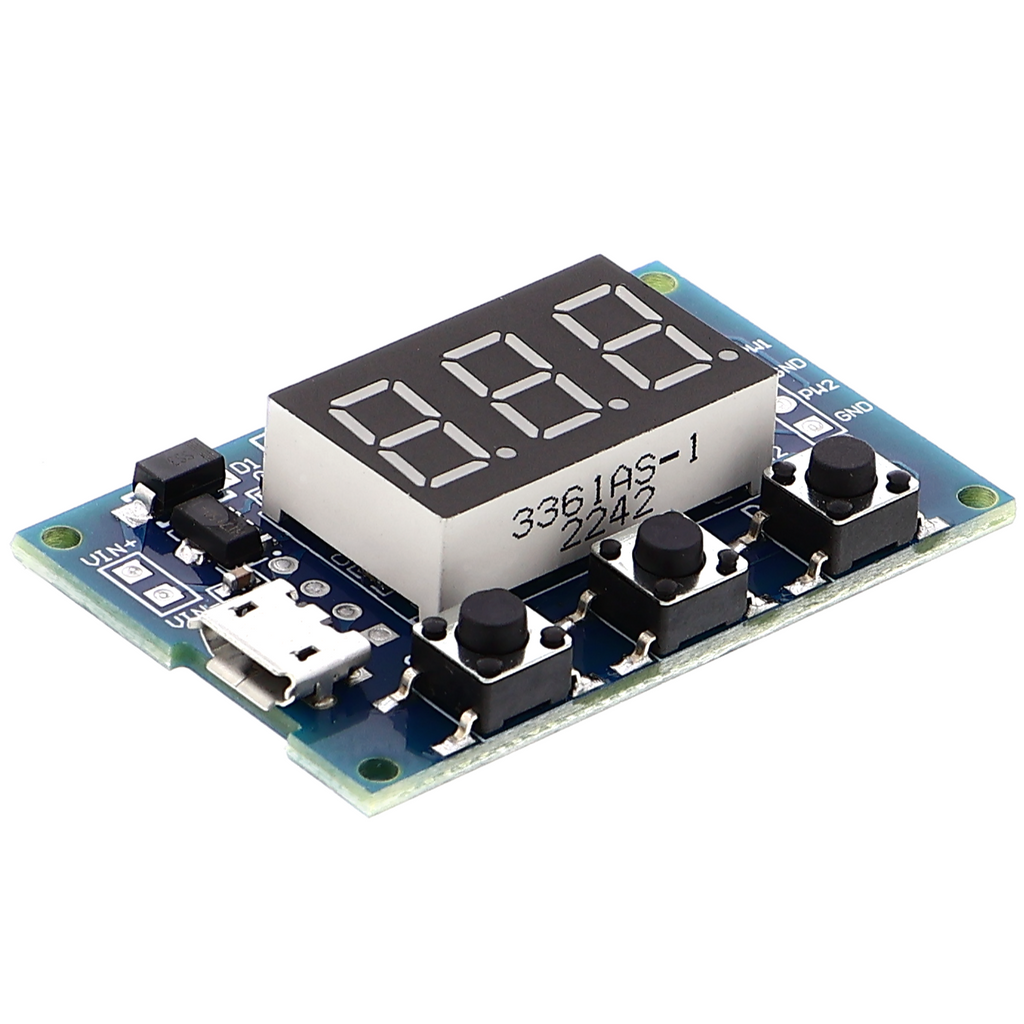

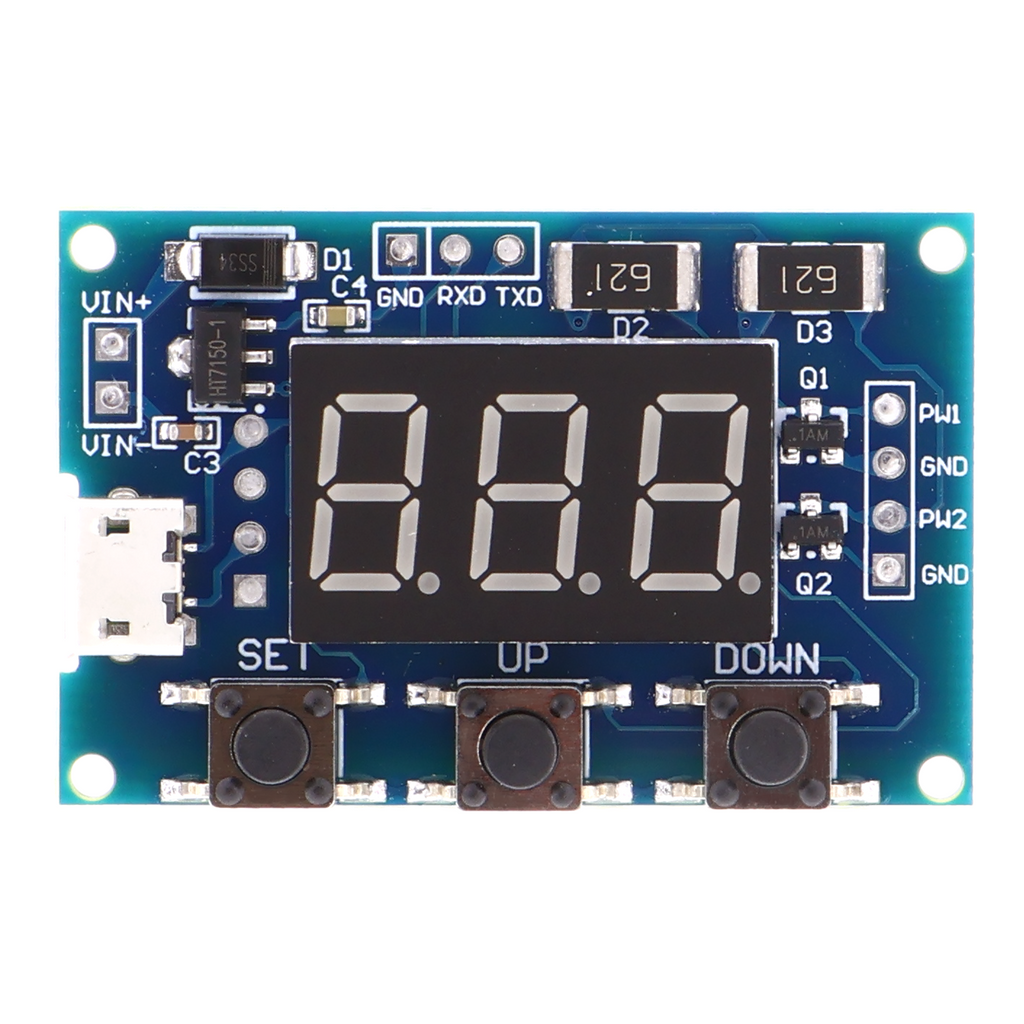

Generatore di segnali PWM - 2 canali regolabili - onda quadra

Panoramica del prodotto

• Genera due segnali a onda quadra regolabili indipendentemente tramite modulazione PWM
• Intervallo di frequenza da 1 Hz a 100 kHz
• Tensione di uscita da 0 a 5 V
• Collegamento tramite connettore a pin a schede microcontrollore standard
• Funzionamento a due canali con impostazione separata del duty cycle per ciascun canale

Descrizione del prodotto

Un generatore di segnali PWM a due canali produce tensioni di uscita a onda quadra, la cui frequenza e larghezza degli impulsi possono essere impostate indipendentemente. Il modulo si basa sulla modulazione di larghezza d'impulso, in cui la durata di attivazione del segnale varia in rapporto alla durata del periodo. Ciò consente di controllare carichi come motori, servomotori o la luminosità dei LED tramite l'impostazione del duty cycle, mentre la frequenza determina il ritmo di commutazione.

L'intervallo di frequenza da 1 Hz a 100 kHz copre sia le attività di controllo lente sia le applicazioni ad alta frequenza. I livelli di uscita da 0 a 5 V sono direttamente compatibili con le comuni schede microcontrollore e i moduli logici; per i dispositivi con logica a 3,3 V è necessario interporre un convertitore di livello. Il collegamento tramite connettore a pin consente di inserire facilmente il modulo su schede standard per prototipazione o di cablarlo in modo flessibile nei circuiti.

Gli ambiti di utilizzo tipici includono la regolazione proporzionale della luminosità di array di LED, il controllo a velocità variabile di motori a corrente continua e l'eccitazione di attuatori piezoelettrici con ampiezza regolabile. Anche nella tecnica audio i segnali PWM vengono utilizzati per testare le frequenze sonore. Nelle attività quotidiane di laboratorio per la prototipazione, il modulo serve per sviluppare ed eseguire il debug di circuiti controllati tramite PWM, senza dover acquistare un generatore di funzioni.

Il modulo viene generalmente fornito senza alimentazione esterna e riceve la tensione di esercizio dalla scheda host. La logica esatta dei collegamenti e i parametri di calibrazione per la generazione della frequenza dipendono dal circuito integrato o dal progetto circuitale utilizzato e devono essere verificati nella relativa documentazione prima dell'impiego.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Non deve essere utilizzato per il controllo di carichi in circuiti elettrici industriali o collegati alla rete elettrica. In caso di domande sull'integrazione in un sistema esistente, prima della messa in funzione è necessario consultare un tecnico qualificato.

Contenuto della confezione

• 1* Generatore di segnali PWM - 2 canali regolabili - onda quadra
