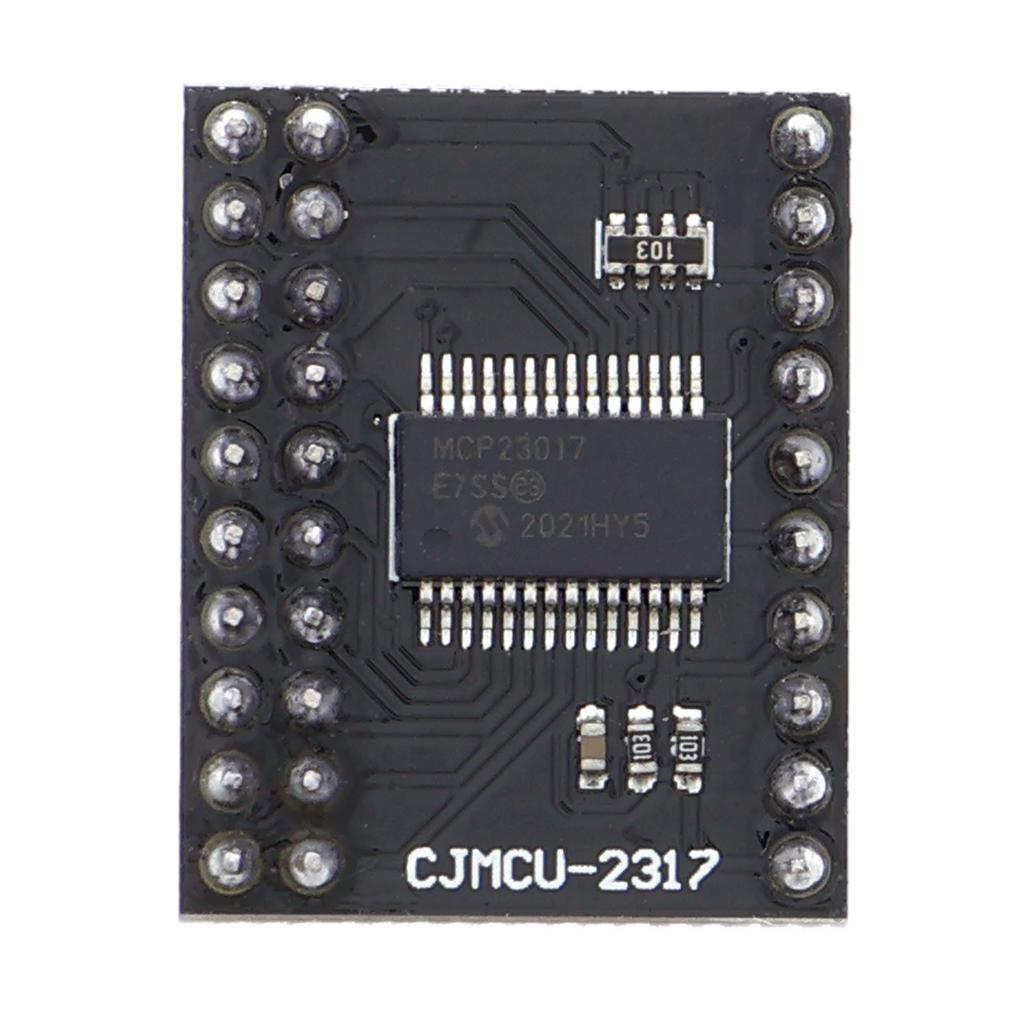

MCU-2317 MCP23017 - espansore I/O I2C a 16 bit

Panoramica del prodotto

• Espansione delle uscite a 16 canali tramite bus I2C
• Indirizzabile tramite tre pin hardware, fino a otto moduli su un bus
• Ingressi e uscite configurabili singolarmente
• Uscite open-drain per una condivisione sicura
• Tensione di alimentazione da 1,8 a 5,5 volt
• Alloggiamento DIP-28 per breadboard e schede millefori

Descrizione del prodotto

Un expander I2C amplia le connessioni digitali di ingresso e uscita delle schede con microcontrollore. Il modulo integra il componente MCP23017 con 16 linee di connessione configurabili e comunica tramite il bus standard I2C, richiedendo quindi due fili di segnale in meno rispetto a una soluzione parallela.

I tre ingressi di indirizzamento consentono di utilizzare fino a otto moduli identici sullo stesso bus I2C, senza sovrapposizione degli indirizzi. Ciascuno dei 16 canali può essere programmato come ingresso o uscita e può essere dotato di resistenze pull-up interne. Le uscite funzionano come interruttori open-drain e richiedono resistenze pull-up esterne per ottenere livelli logici alti.

L'expander viene utilizzato tipicamente per controllare numerose uscite per LED, pulsanti o relè, senza sovraccaricare il costoso spazio di memoria del processore principale con linee di interfaccia parallele. Può inoltre fungere da hub per interruttori e sensori di stato quando è necessario raccogliere i segnali di più sensori. Grazie alla tensione di alimentazione da 1,8 a 5,5 volt, il modulo può essere utilizzato direttamente sia con schede a 3,3 V sia con sistemi a 5 V senza convertitore di livello, purché la tensione del bus I2C corrisponda a quella della piattaforma di destinazione.

Sono necessari una scheda con microcontrollore dotata di interfaccia I2C, una libreria per l'MCP23017 o codice equivalente nell'ambiente di sviluppo, nonché resistenze pull-up tipicamente da 4,7 kiloohm tra la linea dati e l'alimentazione, se non sono già presenti sulla scheda principale. Per le uscite con assorbimento di corrente maggiore, è necessario utilizzare transistor o moduli relè.

Avvertenza di sicurezza

Il modulo non è destinato all'installazione nell'impianto elettrico domestico. Serve esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato. In caso di dubbi sull'alimentazione o sul funzionamento sicuro, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x MCU-2317 MCP23017 - Expander I/O I2C a 16 bit (saldato)
