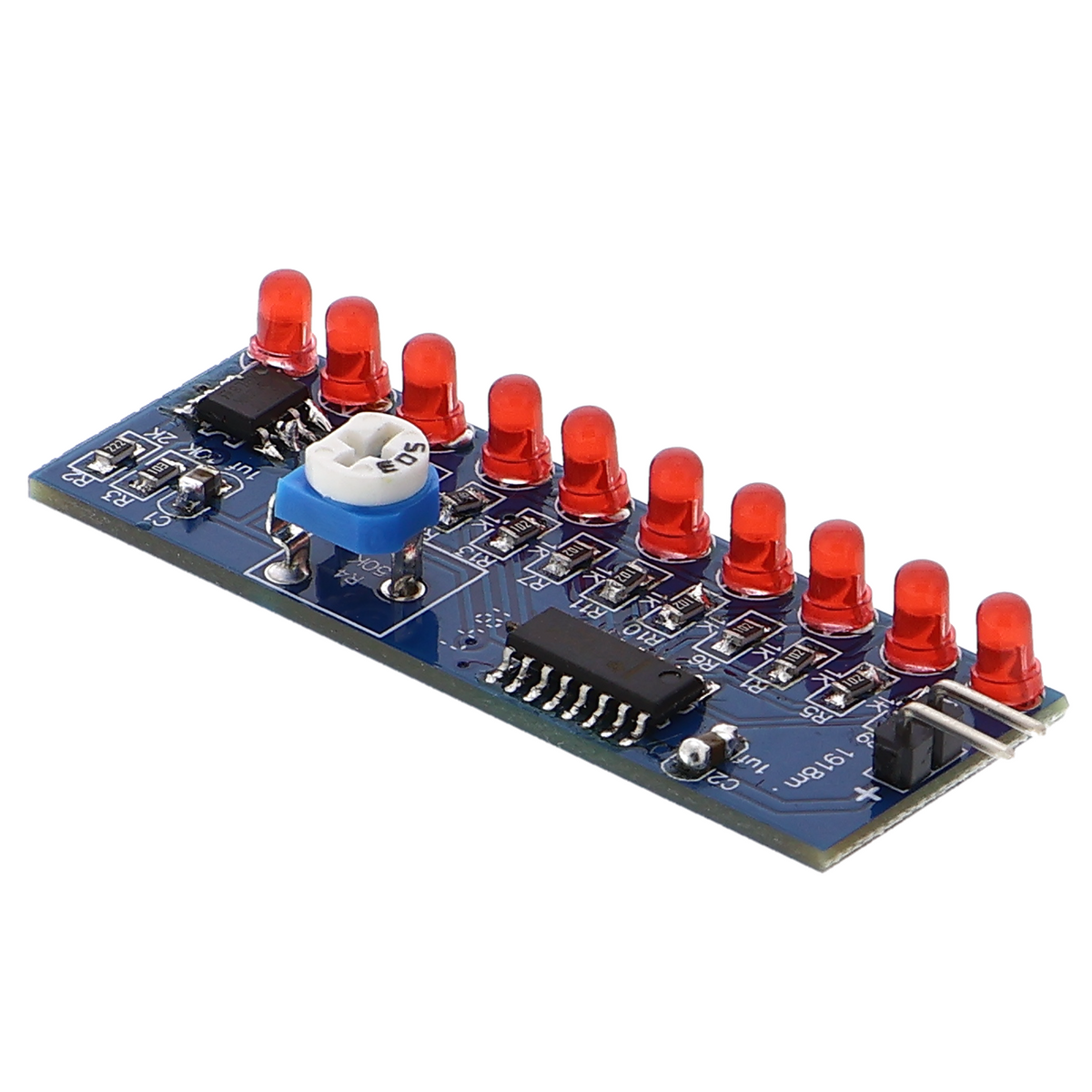

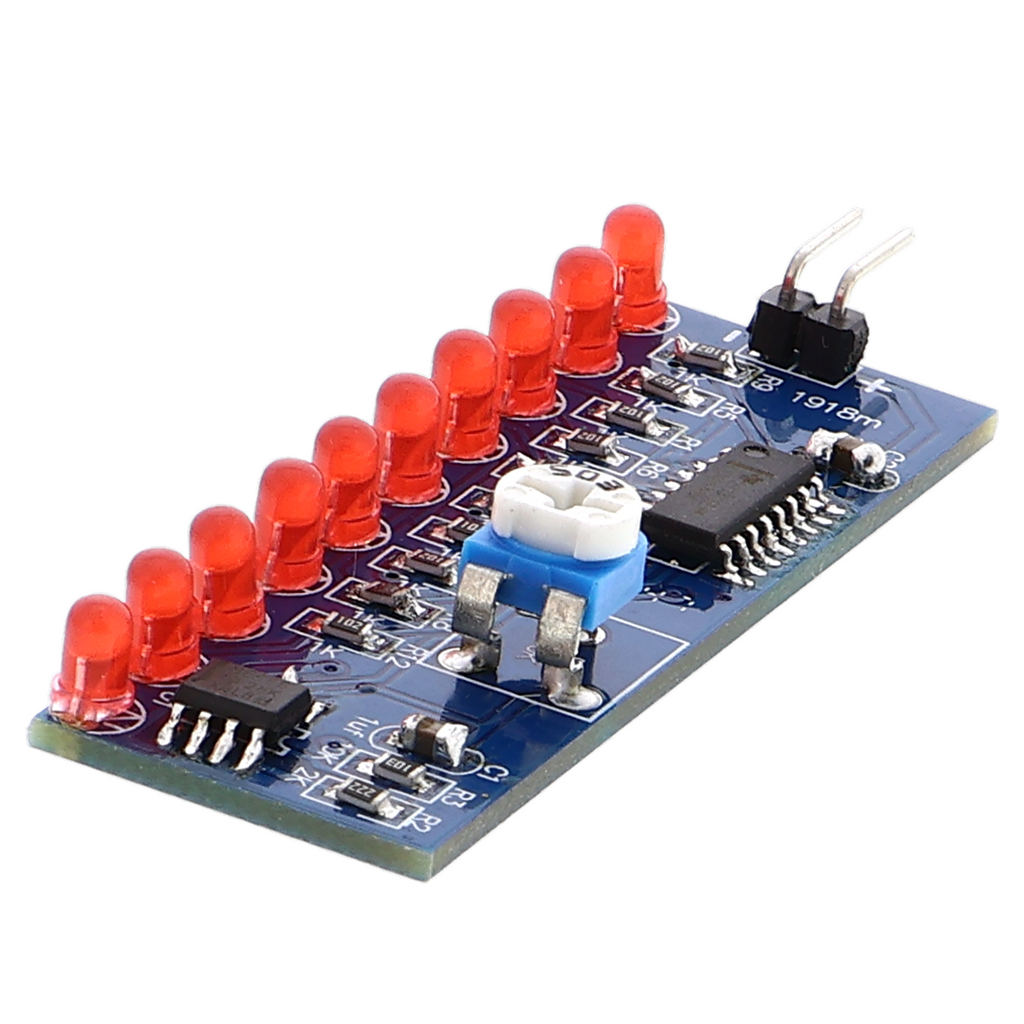

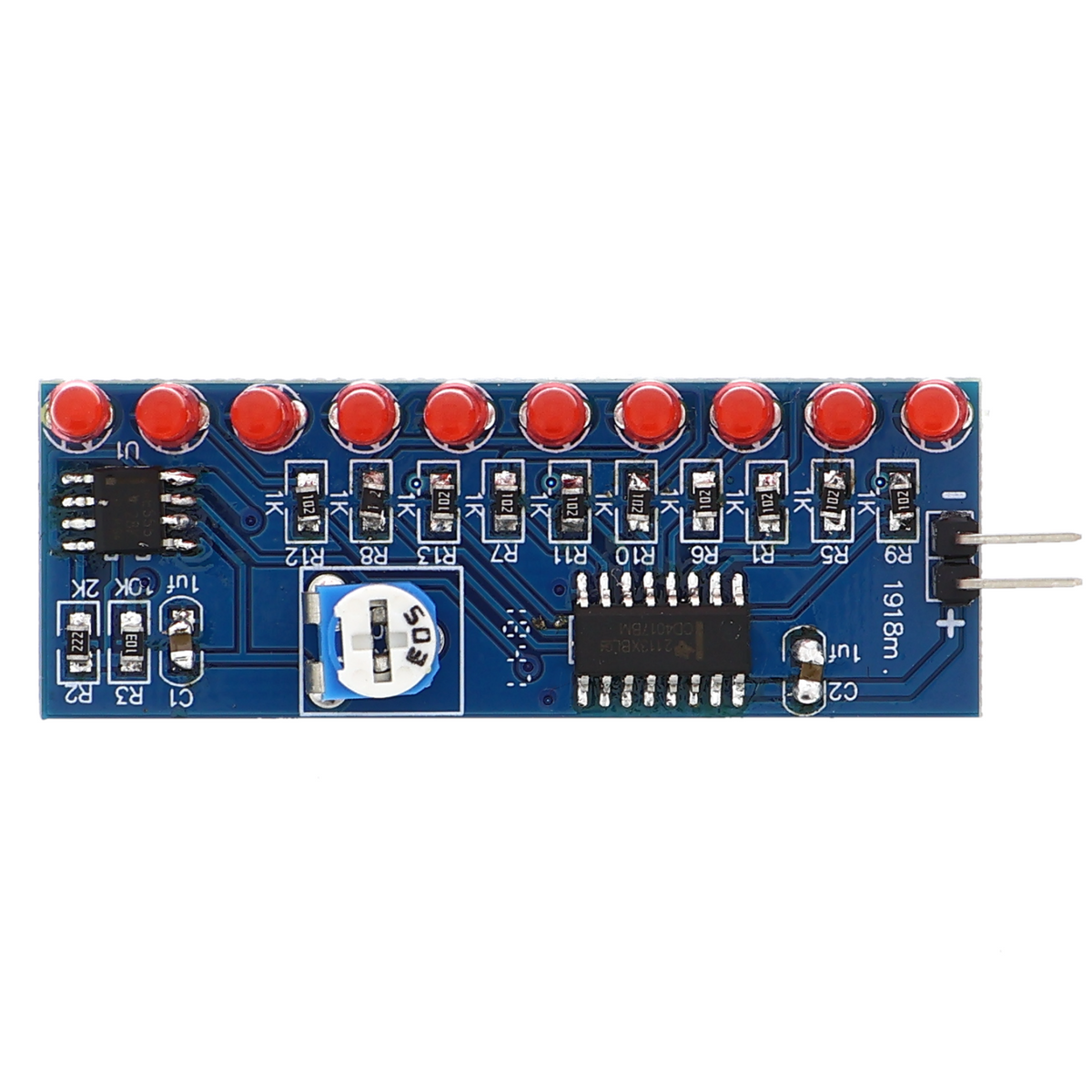

Kit per esercitazioni di saldatura con sequenza luminosa per tecnologia SMD e THT - con NE555 e CD4017

Panoramica del prodotto

• Esercizio di saldatura con luce scorrevole sequenziale per componenti SMD e THT
• Introduzione alla tecnica di saldatura e alla comprensione dei circuiti
• Possibilità di sperimentare più LED collegati in serie o in parallelo
• Connessioni passanti e piazzole SMD su un'unica scheda
• Alimentazione tramite USB o connessione a 5 V
• I componenti sono preassemblati; la scheda senza necessità di stagnatura non richiede esperienza precedente

Descrizione del prodotto

Un esercizio di saldatura con luce scorrevole combina l'apprendimento della tecnica di saldatura con il funzionamento di un semplice dispositivo elettronico. La scheda mostra come più LED si accendano in sequenza e poi si spengano nuovamente, mentre chi sta imparando a saldare pratica entrambe le tecniche: la saldatura dei componenti sulle piazzole SMD a montaggio superficiale e il montaggio convenzionale passante dei componenti THT (componenti a inserzione). Il metodo più adatto dipende dalle condizioni di saldatura e dall'attrezzatura disponibile. Entrambi sono facili da saldare, poiché componenti come LED e resistenze di limitazione sono contrassegnati e la scheda presenta una serigrafia chiara.

La luce scorrevole viene generata da un circuito che alimenta i singoli LED tramite componenti discreti o li controlla mediante un semplice microcontrollore, a seconda della versione. A ogni sequenza luminosa visibile, il funzionamento elettrico diventa immediatamente comprensibile: la tensione scorre, il LED si accende, il LED si spegne. Non è necessaria alcuna calibrazione: dopo la saldatura tutto funziona. Il montaggio contribuisce inoltre a comprendere perché i componenti debbano essere installati in un determinato ordine e con una determinata polarità.

In pratica, l'esercizio può essere realizzato a scuola, in laboratorio o a casa come primo progetto saldato autonomamente. Chi è alle prime armi impara così quanto è caldo un saldatore, che odore ha il colofonio durante la saldatura, quale pressione sui componenti sia accettabile e come lo stagno fuso si solidifichi raffreddandosi. In seguito, la luce scorrevole può essere utilizzata come decorazione da scrivania o installata in contenitori per progetti. La portata e la durata di funzionamento sono illimitate, purché l'alimentazione sia stabile.

Avvertenza di sicurezza

Il saldatore raggiunge temperature superiori a 350 gradi Celsius e comporta un rischio di ustioni. Il prodotto è destinato esclusivamente al montaggio di prototipi e a scopi di test e sviluppo. Non deve essere collegato alla rete elettrica domestica e, in caso di alimentazione USB, non richiede supervisione professionale; tuttavia, durante la saldatura è importante il supporto di una persona competente.

Contenuto della confezione

• 1x Esercizio di saldatura - catena luminosa scorrevole
