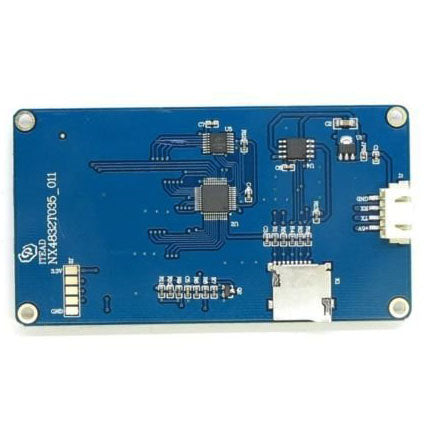

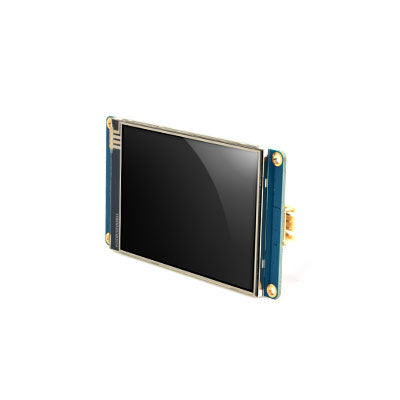

Nextion NX4832T035 - Display touch HMI, 3,5" (pollici)

Panoramica del prodotto

• Display touch resistivo con diagonale dello schermo di 3,5 pollici e risoluzione di 480*320 pixel
• Comunicazione seriale tramite UART (RX/TX), configurabile da 9600 a 115200 baud
• Tensione di esercizio 5 V CC, consumo di corrente di circa 250-400 mA a seconda del contenuto visualizzato
• Memoria integrata per interfacce grafiche e semplici logiche di programmazione senza microcontrollore aggiuntivo
• Controllo dei dispositivi tramite touch, possibilità di comandarlo tramite schede esterne mediante comandi seriali
• Bordo in vetro robusto e alta resistenza all'usura

Descrizione del prodotto

Il display Nextion è un pannello touch resistivo con intelligenza integrata per il controllo e la visualizzazione di progetti di automazione. A differenza dei semplici moduli display, elabora autonomamente gli input e può scambiare dati con schede microcontrollore esterne tramite un'interfaccia seriale, senza gravare sulla loro memoria e potenza di calcolo.

Il controllo avviene toccando la superficie in vetro resistiva. Il processore integrato interpreta gli input e può aggiornare immediatamente gli elementi grafici, inviando contemporaneamente comandi alle schede di controllo collegate. Il collegamento avviene tramite un'interfaccia UART con velocità di trasmissione configurabili tra 9600 e 115200 baud; è necessario un convertitore di livello se la scheda di controllo elabora solo segnali logici a 3,3 V. Il consumo di corrente varia tra 250 e 400 mA a seconda del numero di pixel accesi in quel momento.

Gli ambiti di impiego tipici sono il controllo di macchinari in officina, la gestione di impianti di riscaldamento e ventilazione, i pannelli di visualizzazione per valori misurati o la realizzazione di semplici pannelli di controllo per robot amatoriali. È possibile anche combinarlo con sensori e attuatori, visualizzando sul display i relativi valori misurati e consentendo all'utente di comandare i dispositivi tramite pulsanti sul touchscreen.

Per il funzionamento è necessaria un'alimentazione stabilizzata a 5 V con una capacità di almeno 500 mA. È richiesto un alimentatore separato. Se il sistema di controllo utilizza una scheda a 3,3 V, è necessario procurarsi un convertitore di livello per adattare i livelli di tensione logici. La configurazione e la programmazione dell'interfaccia avvengono tramite il software Nextion Editor su PC; successivamente, il file finito viene caricato sul display.

Avvertenza di sicurezza

Il dispositivo non è destinato all'installazione elettrica nella rete domestica e deve essere utilizzato esclusivamente per la realizzazione di prototipi e per test e sviluppo. L'alimentazione deve avvenire tramite una fonte esterna sicura a bassa tensione. Gli interventi sull'impianto elettrico o nelle sue immediate vicinanze sono riservati a personale qualificato; in caso di dubbio, prima della messa in funzione è necessario consultare un elettricista qualificato.

Contenuto della confezione

• 1* Nextion NX4832T035 - display touch HMI, 3,5 pollici
• 1* Cavo di collegamento

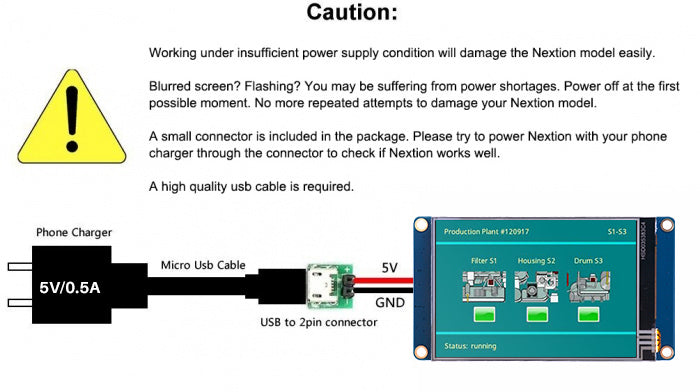

• 1* Scheda di test per l'alimentazione (cablaggio come mostrato nelle immagini del prodotto)
