Nextion NX4827T043 - display touch HMI, 4.3" (pollici)

Panoramica del prodotto

• Display touch con schermo da 4,3 pollici e risoluzione di 480*272 pixel
• Controllato serialmente tramite UART, comunica a velocità da 9600 a 115200 baud
• Tensione di esercizio di 5 V, assorbimento di corrente fino a 350 mA
• Touchscreen capacitivo con rilevamento a 10 punti
• Memoria integrata per dati grafici e interfacce utente
• Interfaccia utente autonoma programmabile senza microcontrollore esterno

Descrizione del prodotto

Questo display HMI (Human Machine Interface) combina un touchscreen con un'interfaccia utente su un'unica scheda. Il monitor da 4,3 pollici visualizza i contenuti con una risoluzione di 480*272 pixel e riconosce fino a 10 tocchi simultanei. L'interfaccia viene controllata tramite UART e funziona con un firmware autonomo; un microcontrollore può inviare comandi e ricevere le visualizzazioni del display, senza dover però generare autonomamente ogni elemento grafico.

Il display funziona con una tensione di alimentazione di 5 volt e durante il funzionamento assorbe al massimo 350 mA. Il collegamento avviene serialmente tramite UART, con velocità di trasmissione selezionabili da 9600 a 115200 baud; velocità più elevate consentono aggiornamenti delle immagini più fluidi. I dati grafici e gli elementi di comando vengono memorizzati sul display e non devono essere caricati continuamente.

Il campo di applicazione spazia dai moduli di controllo industriali agli strumenti di laboratorio fino alle centraline per la domotica. Ad esempio, in un sistema di regolazione della temperatura, i sensori possono comunicare via radio con un microcontrollore; quest'ultimo scambia serialmente valori misurati e comandi con il display, mentre l'utente imposta i valori desiderati tramite il touchscreen. Anche le applicazioni dashboard e i dispositivi per l'acquisizione dati traggono vantaggio da questa configurazione.

Per il funzionamento è necessaria un'alimentazione a 5 volt con almeno 350 mA. È necessario un microcontrollore con porta seriale (oppure un convertitore di livello per la logica a 3,3 V) per inviare comandi di controllo o leggere gli input. L'interfaccia di programmazione grafica viene fornita separatamente.

Avvertenza di sicurezza

Il display non è destinato all'installazione nell'impianto elettrico domestico e deve essere utilizzato esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. Il funzionamento con tensioni al di fuori dell'intervallo indicato può causare danni; prestare attenzione alla polarità. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1* Nextion NX4827T043 - Display touch HMI, 4.3" (pollici)
• 1* Cavo di collegamento

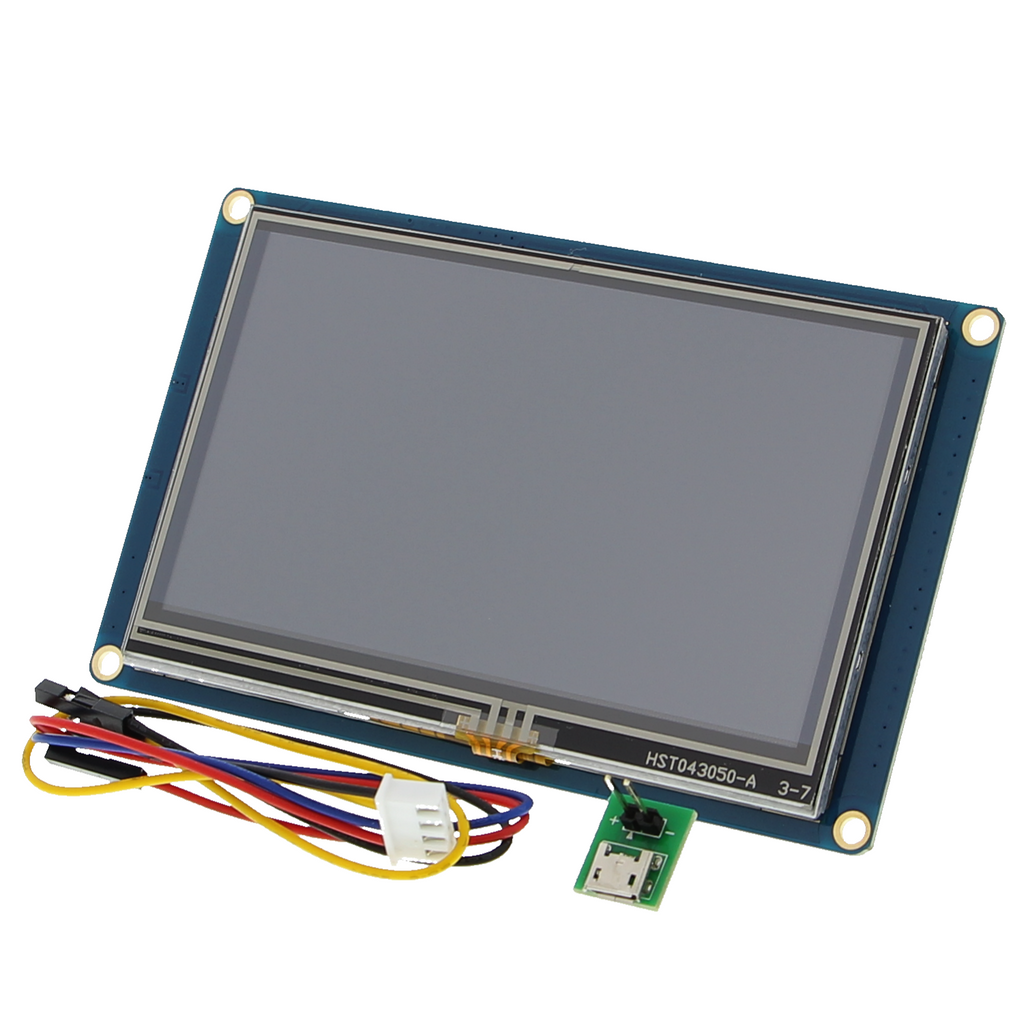

• 1* Scheda di test per l'alimentazione (cablaggio come mostrato nelle immagini del prodotto)
