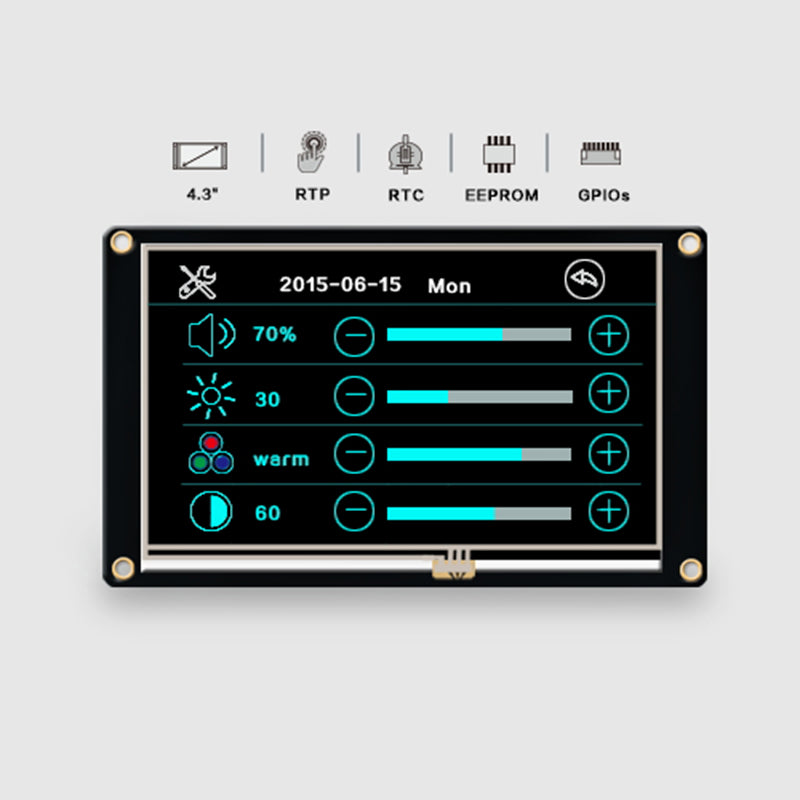

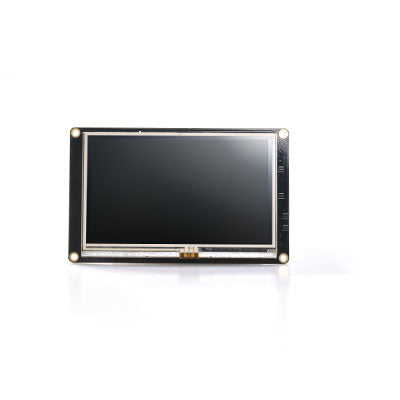

Nextion NX4827K043 (Advanced) - Display touch HMI, 4.3" (pollici)

Panoramica del prodotto

• Display touch da 4,3 pollici con risoluzione di 480 * 272 pixel
• Porta seriale UART per la comunicazione con microcontrollori
• Capacità di memoria interna per progetti fino a 2 MB
• Tensione di esercizio di 5 V, assorbimento di corrente di circa 300 mA
• Il processore indipendente consente di creare interfacce complesse senza potenza di calcolo aggiuntiva
• Touchscreen resistivo per un utilizzo intuitivo
• File system integrato per contenuti multimediali come immagini e caratteri

Descrizione del prodotto

Questo display touch da 4,3 pollici con 480 * 272 pixel costituisce un componente di controllo personalizzabile per progetti con microcontrollori. La comunicazione avviene tramite UART usando solo quattro cavi, evitando conflitti tra le interfacce e mantenendo il cablaggio semplice.

Il processore integrato gestisce autonomamente l'interfaccia utente, la grafica e il riconoscimento del tocco. In questo modo il microcontrollore collegato non deve sostenere alcun carico di elaborazione aggiuntivo. Le interfacce vengono create con il software gratuito Nextion Editor e poi trasferite sul display. Ciò consente di risparmiare memoria sulla scheda del microcontrollore e semplifica notevolmente la logica del programma.

Questo display trova impiego in applicazioni domotiche, in cui sensori e attuatori vengono controllati tramite un'interfaccia intuitiva, oppure in strumenti di misura mobili che acquisiscono e visualizzano dati. I prototipi industriali, ad esempio per il monitoraggio dei processi o la parametrizzazione degli azionamenti, sfruttano l'ampia area di visualizzazione. Il display si dimostra utile anche negli allestimenti sperimentali con più sensori, come stazione di comando centrale.

Il display richiede un'alimentazione stabilizzata di 5 V con una capacità di circa 300 mA e una porta UART compatibile sul microcontrollore. Per lo sviluppo è necessario il software Nextion Editor per PC, disponibile gratuitamente. Il touchscreen resistivo reagisce alla pressione, non alla semplice vicinanza.

Avvertenza di sicurezza

Il display è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo; non è adatto all'installazione in circuiti elettrici domestici. Un'alimentazione con tensioni significativamente più elevate danneggia irreparabilmente il dispositivo. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi sull'alimentazione e sui livelli di tensione corretti, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1* Nextion NX4827T043 - Display touch HMI, 4,3 pollici
• 1* Cavo di collegamento

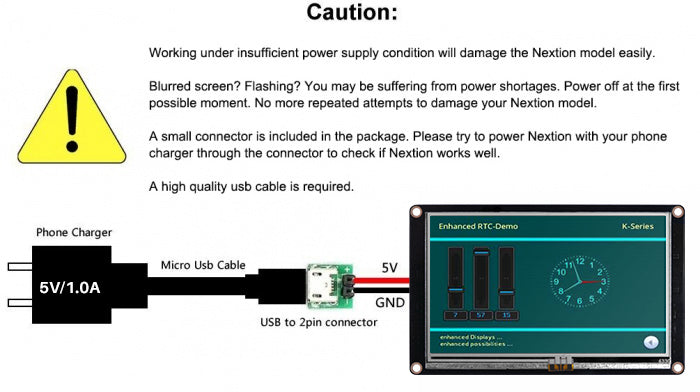

• 1* Scheda di test per l'alimentazione (per il cablaggio, vedere le immagini del prodotto)
