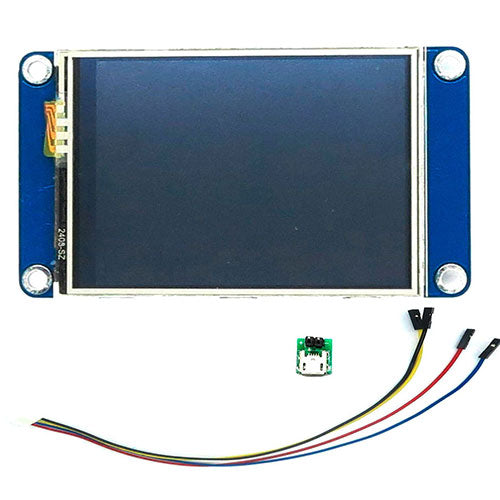

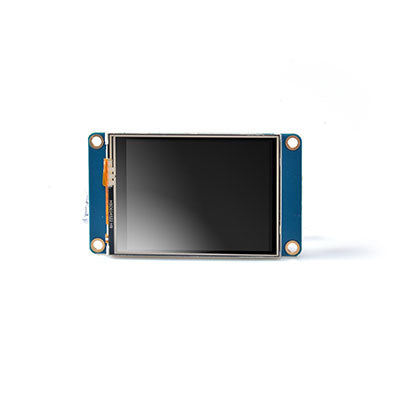

Display touch HMI Nextion NX3224T024 - 2,4 pollici, 320 x 240 pixel

Panoramica del prodotto

• Display con interfaccia uomo-macchina e touchscreen da 2,4 pollici per progetti con microcontrollori
• Risoluzione di 320 * 240 pixel, 16 milioni di colori
• Comunicazione seriale tramite UART da 9600 a 115200 baud
• Tensione di esercizio di 3,3 V, assorbimento di corrente fino a 350 mA
• Memoria per un massimo di 10 pagine di design dell'interfaccia utente
• Touchscreen resistivo con output delle coordinate
• Slot per scheda SD integrato per risorse esterne

Descrizione del prodotto

Questo display touch combina un pannello LCD a colori con un'interfaccia utente che può essere progettata direttamente sul microcontrollore. Il touchscreen resistivo rileva i tocchi con precisione al pixel, rendendo interattivi pulsanti, regolatori e campi di visualizzazione. Le pagine e i layout vengono creati in un ambiente di sviluppo grafico e trasferiti al display.

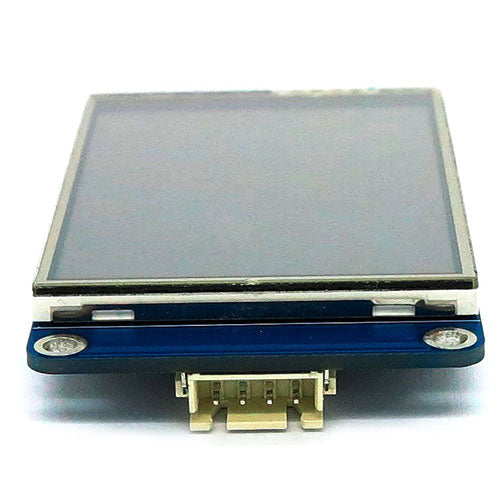

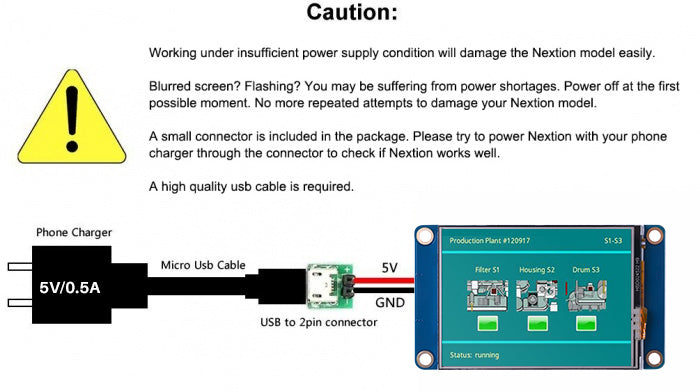

Il collegamento avviene serialmente tramite quattro fili: alimentazione (3,3 V), massa e due linee dati per RX e TX. L'elevato assorbimento di corrente, fino a 350 milliampere, richiede una fonte di tensione stabile; per le schede con logica a 5 V è necessario un convertitore di livello. La memoria interna può contenere diverse pagine con elementi; una scheda SD amplia lo spazio disponibile per immagini e caratteri. La frequenza di aggiornamento è di circa 30 fotogrammi al secondo.

Gli ambiti di impiego includono pannelli di manutenzione per macchinari, indicatori di stato per strumenti di misura, interfacce di controllo per progetti di robotica o applicazioni mobili alimentate a batteria. Un display di queste dimensioni mostra valori misurati e pulsanti senza occupare troppo spazio. Per il montaggio in custodia è disponibile un telaio di fissaggio.

Lo sviluppo dell'interfaccia utente richiede un programma per la progettazione del layout, disponibile gratuitamente. Consente di posizionare gli elementi tramite drag-and-drop, assegnare colori e caratteri e implementare una logica semplice tramite pulsanti. La documentazione non è inclusa nella fornitura; è necessario mettere a disposizione un'alimentazione esterna e uno strumento di programmazione per il trasferimento.

Avvertenza di sicurezza

Il display è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione in circuiti elettrici domestici. La tensione di esercizio di 3,3 V non è pericolosa, tuttavia gli interventi su installazioni elettriche esistenti o nelle loro immediate vicinanze devono essere eseguiti da un elettricista qualificato. In caso di domande sull'integrazione in sistemi più complessi, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

nella fornitura; è necessario mettere a disposizione un'alimentazione esterna e uno strumento di programmazione per il trasferimento.
