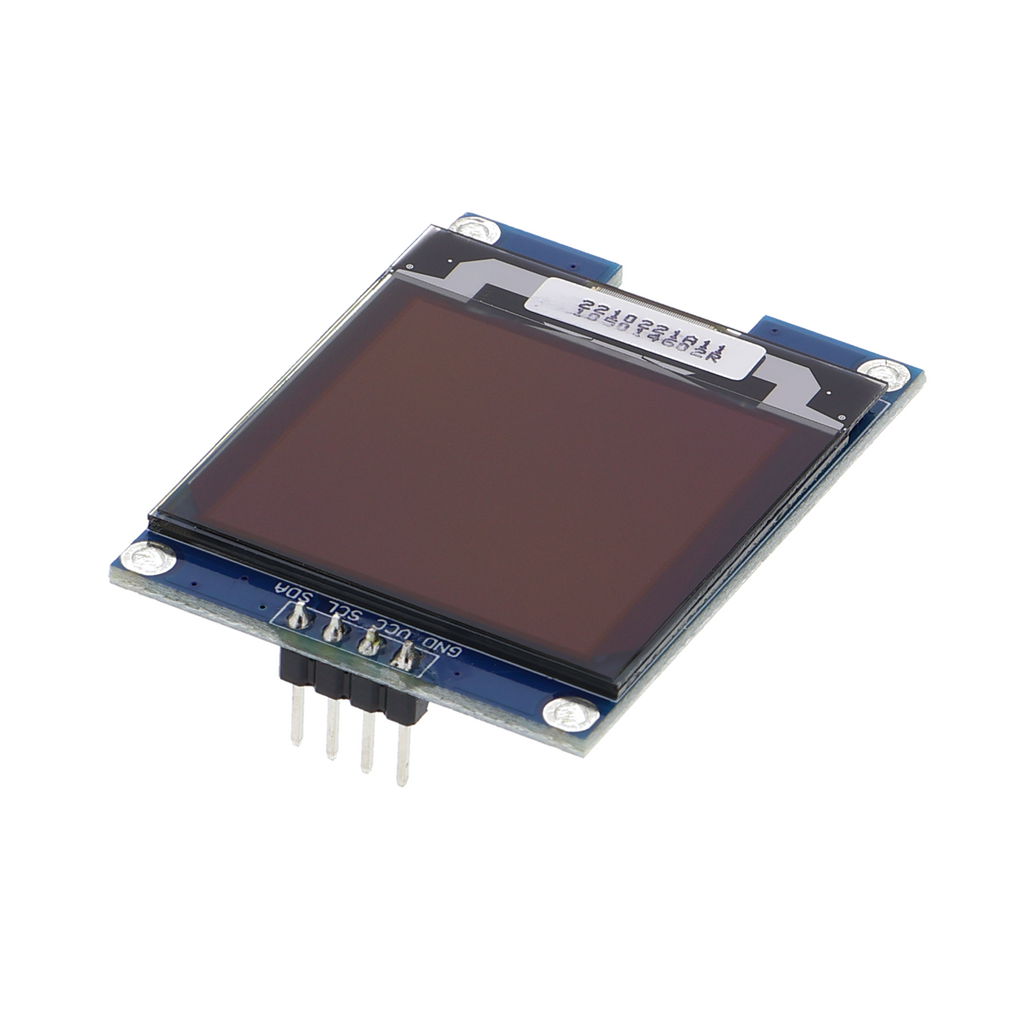

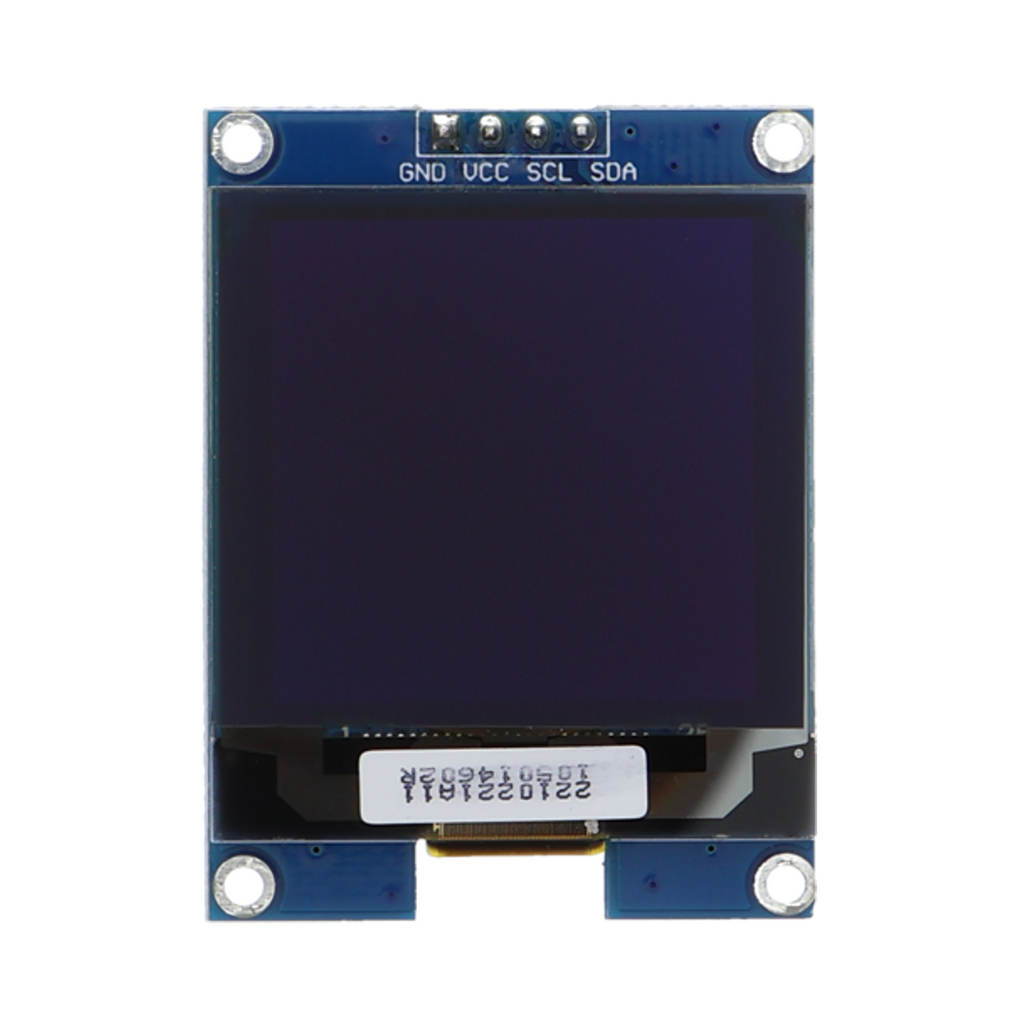

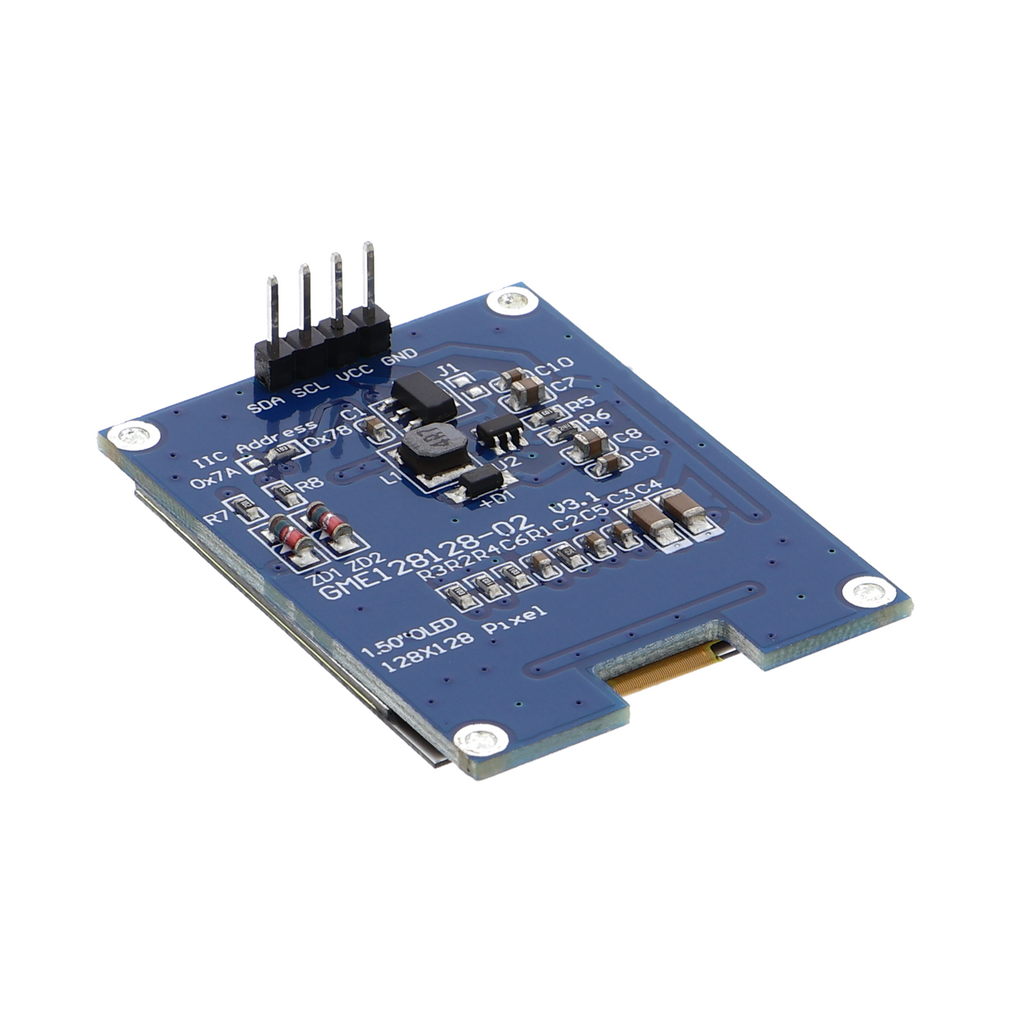

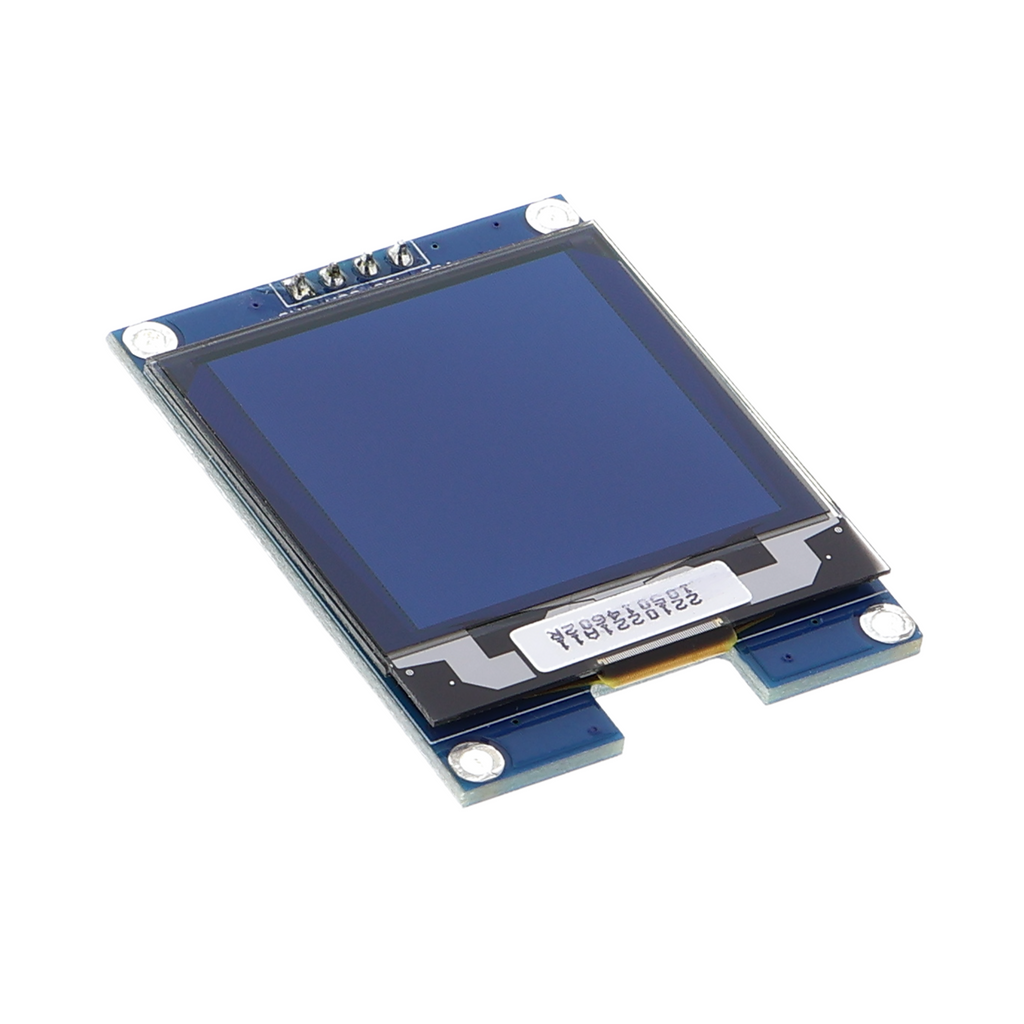

Display OLED da 1,5 pollici 128x128, IIC / I2C, SH1107

Panoramica del prodotto

• Display OLED con diagonale dello schermo di 1,5 pollici e risoluzione di 128*128 pixel
• Controllo tramite bus I2C, indirizzabile mediante indirizzo slave
• Comunicazione con schede a microcontrollore tramite due linee di segnale
• Controller IC SH1107 con gestione interna della memoria
• Tensione di esercizio da 3,3 V a 5 V

Descrizione del prodotto

Il display OLED è un modulo di visualizzazione monocromatico con interfaccia I2C, collegabile direttamente a schede di sviluppo e computer a scheda singola. I 128*128 pixel consentono di visualizzare testi, simboli e semplici grafiche su una superficie di circa quattro centimetri per lato.

Il controller SH1107 gestisce internamente l'assegnazione dei pixel, consentendo di trasferire i dati riga per riga senza dover gestire l'intera logica dello schermo sulla scheda. Il bus I2C permette di utilizzare più sensori o ulteriori moduli di output sulle stesse linee; sono necessari solo massa, alimentazione e due linee di segnale. Se utilizzato con schede a 5 V, è necessario un convertitore di livello per proteggere gli ingressi a 3,3 V del display.

Gli ambiti di utilizzo tipici includono interfacce per camere di misura in allestimenti di laboratorio, indicatori di stato per progetti di robotica o pannelli di controllo per data logger. Anche per la visualizzazione degli errori e il debug durante lo sviluppo, un simile display si rivela utile. Nei prototipi mobili o portatili alimentati a batteria, la luminosità e il basso consumo energetico minimo della tecnologia OLED risultano vantaggiosi.

È necessaria una libreria di programmazione compatibile con il controller SH1107 nell'ambiente di sviluppo scelto; le varianti più comuni sono generalmente disponibili. I collegamenti corrispondono a una piedinatura standard con terminali passanti. Con la logica a 5 V è necessario prevedere un convertitore di livello separato.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è adatto all'installazione nella rete elettrica domestica. Temperature superiori a 80 °C danneggiano permanentemente l'elemento OLED; evitare l'uso in ambienti caldi o umidi. In caso di dubbi sull'alimentazione o sulla conversione di livello, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x modulo display OLED da 1,5 pollici 128x128, IIC, SSD1327
