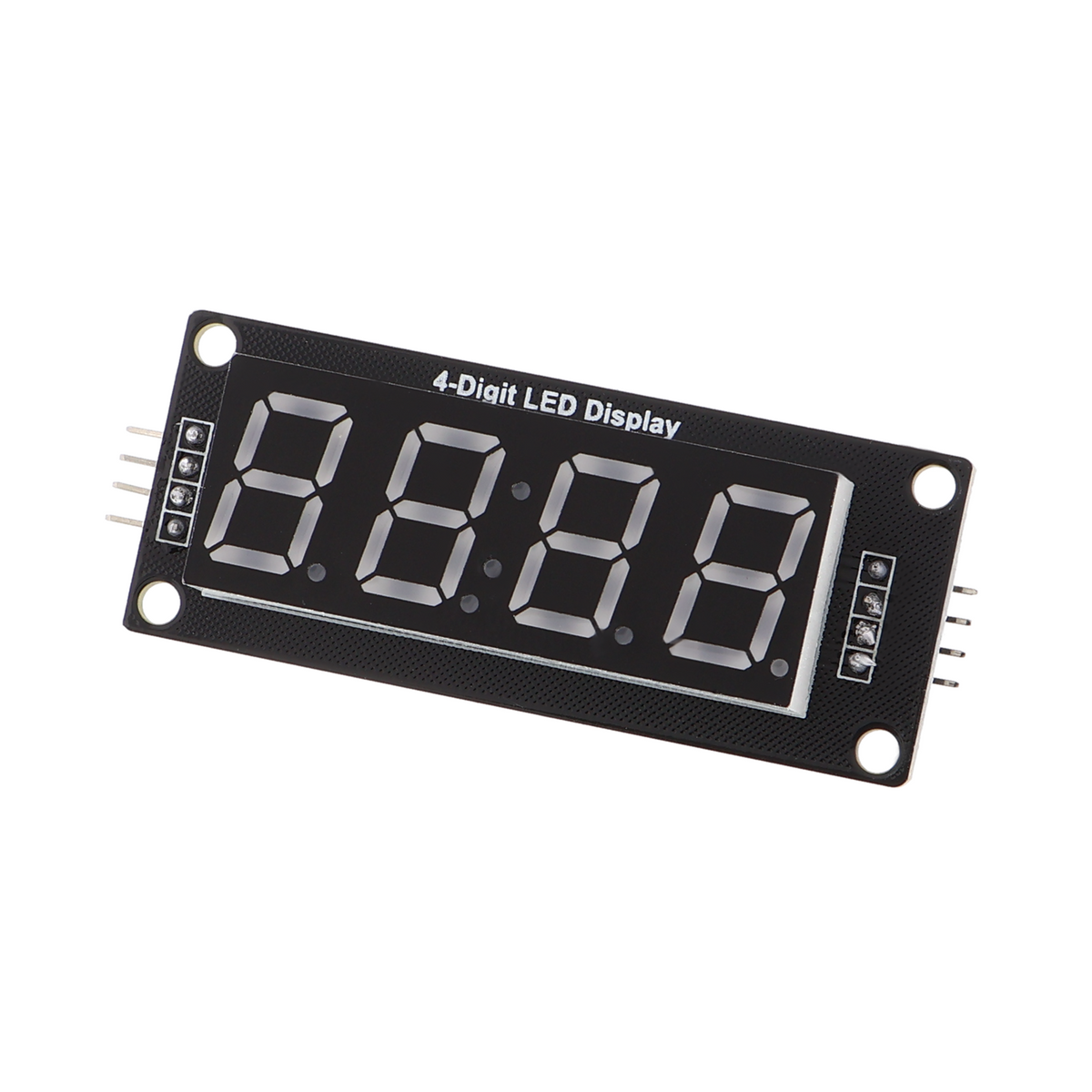

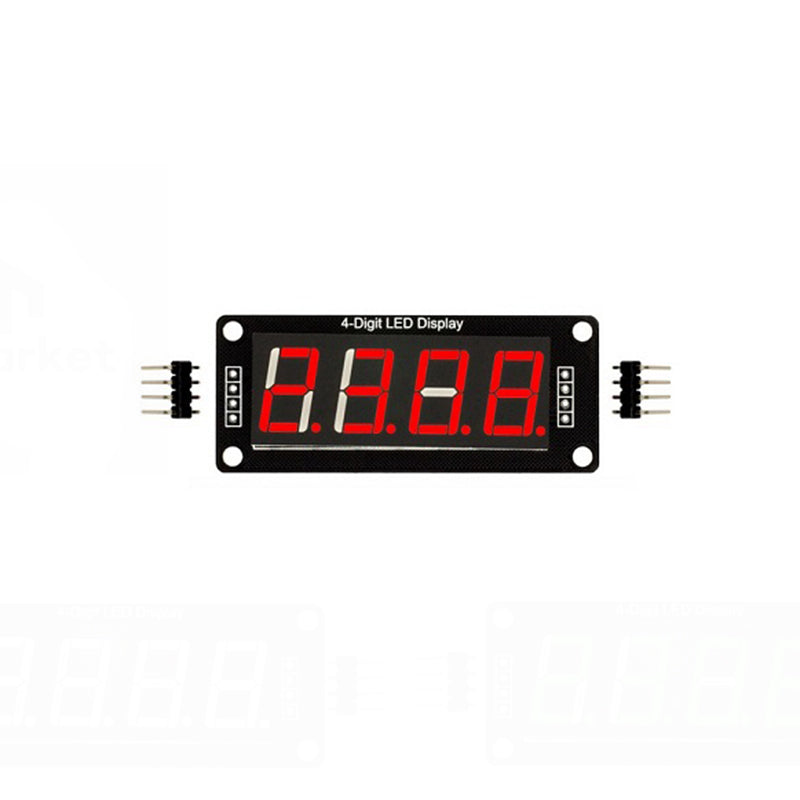

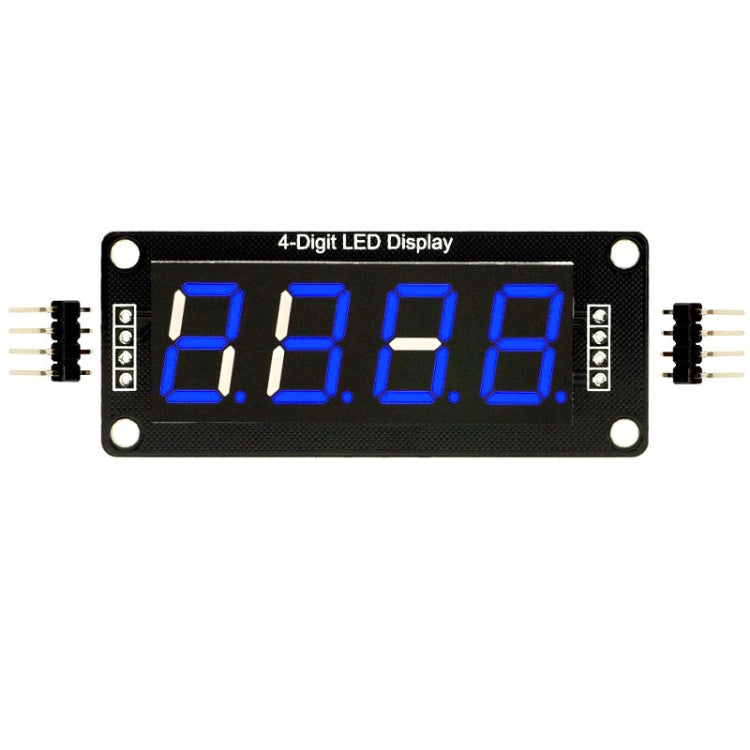

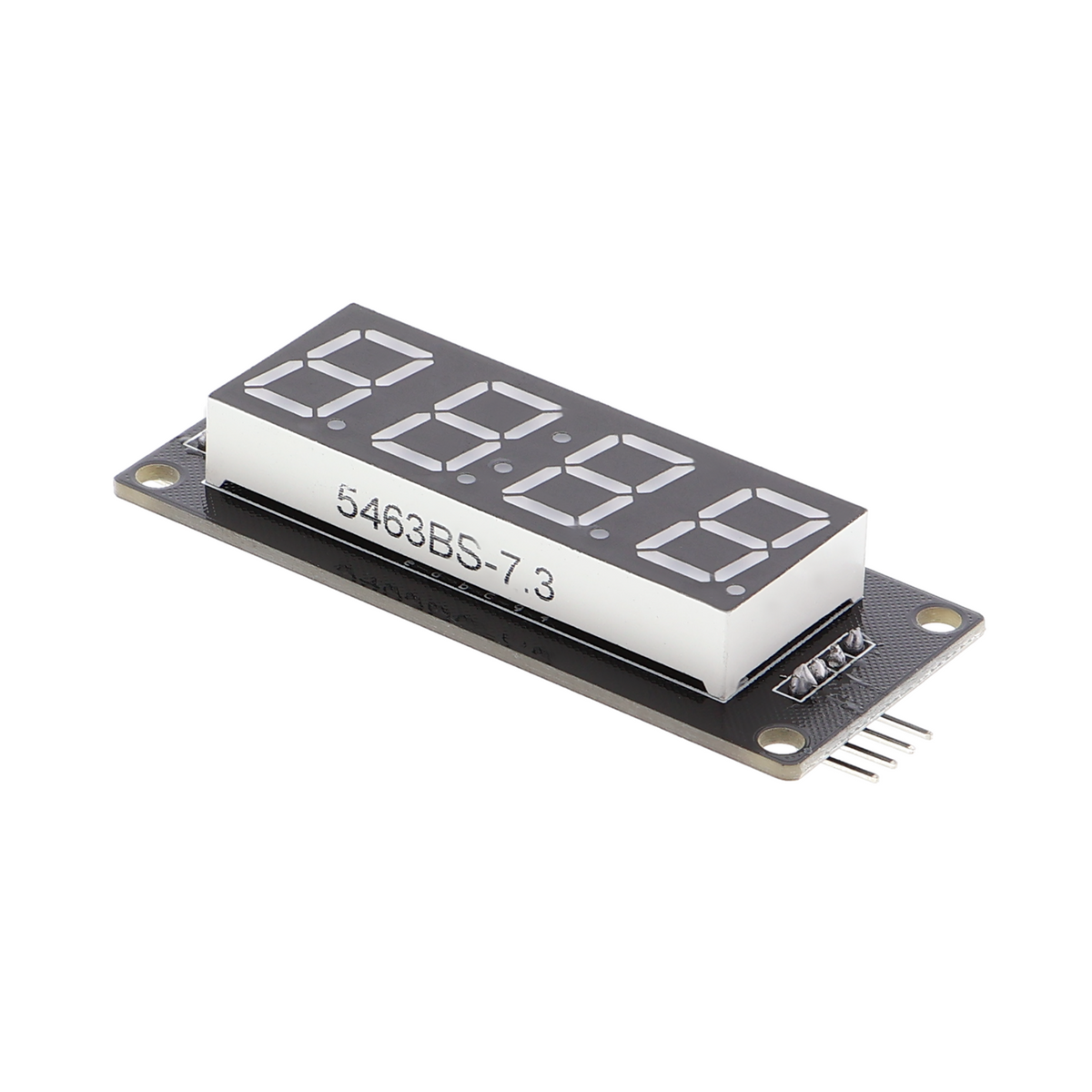

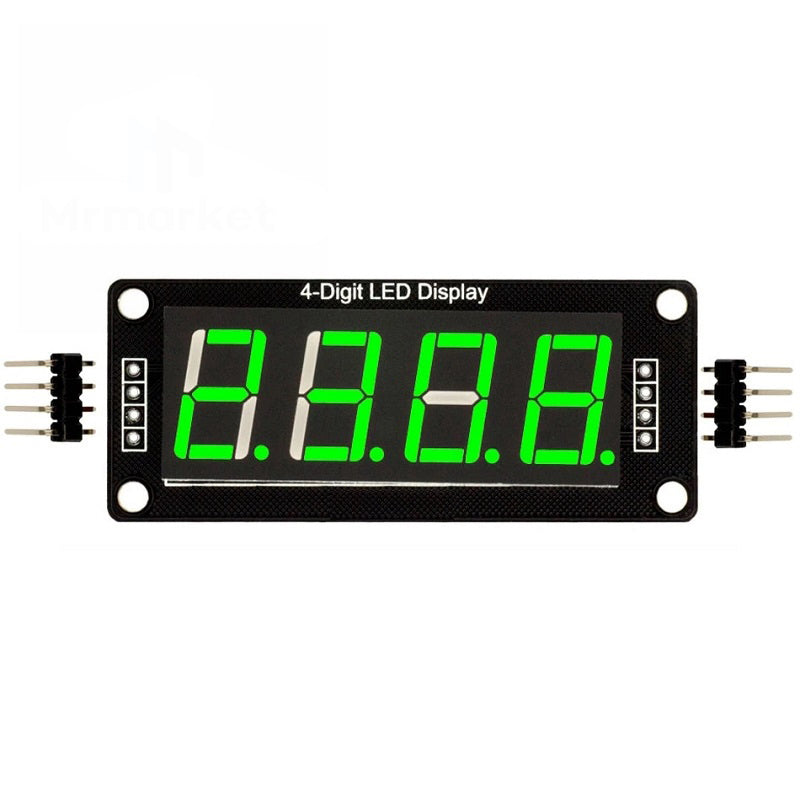

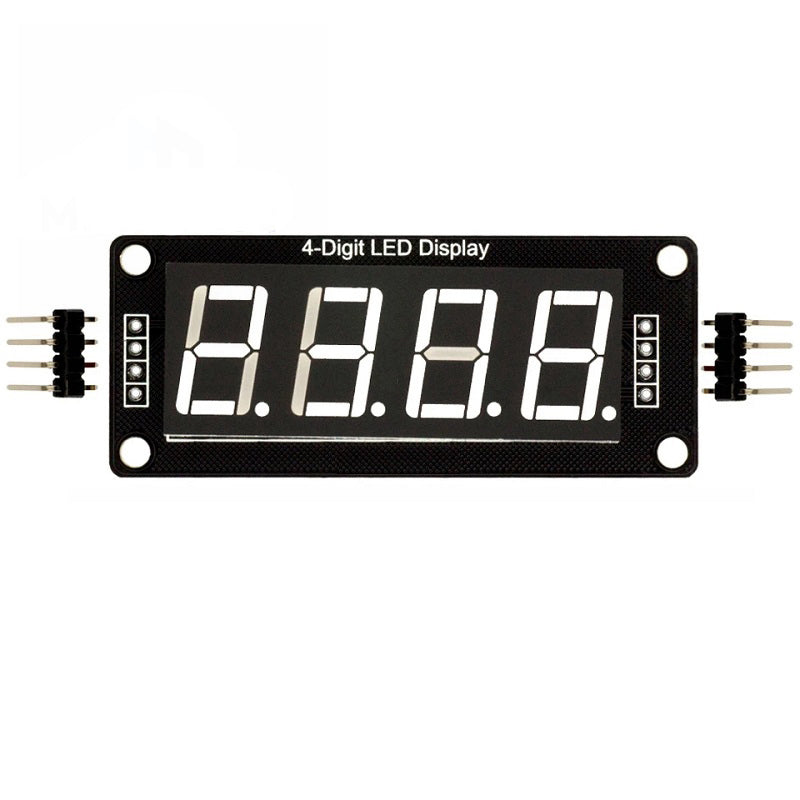

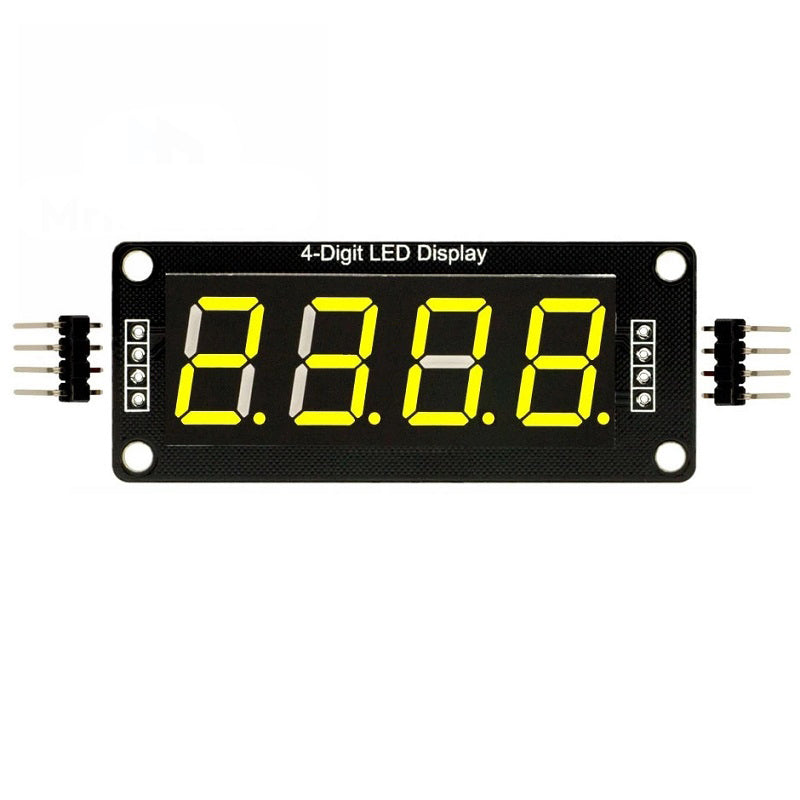

Master-display LED a segmenti 0,56", 4 cifre, orologio / decimale - 5 colori

Panoramica del prodotto

• Display LED a segmenti a quattro cifre per la visualizzazione di numeri e del punto decimale

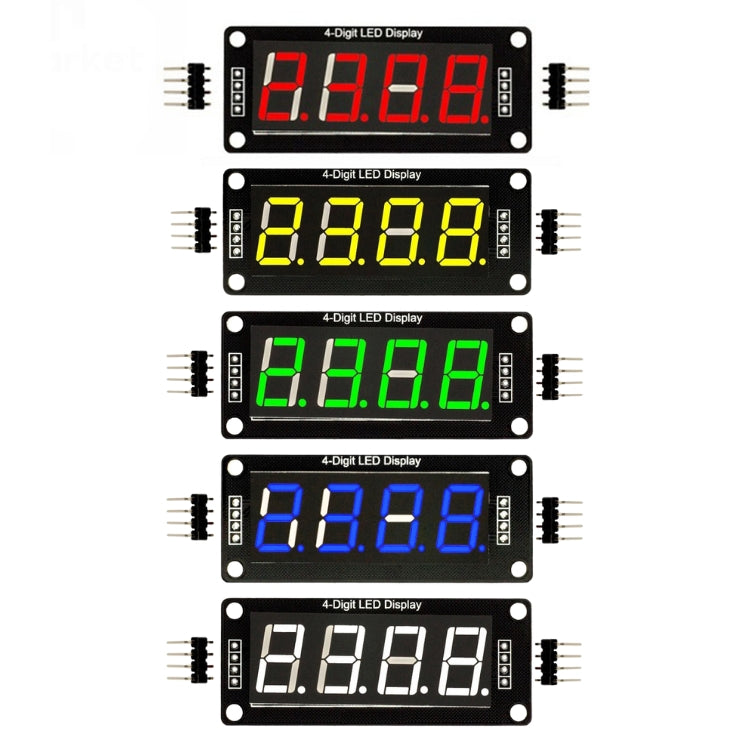

• Altezza delle cifre di 0,56 pollici, disponibile in diversi colori
• Catodo comune, pilotaggio diretto tramite uscite digitali o decoder
• Struttura a sette segmenti con segmenti controllabili singolarmente
• Progettato per applicazioni con orologi, tempi e contatori

Descrizione del prodotto

Un display LED a segmenti a quattro cifre di questo tipo visualizza numeri, il punto decimale e singole lettere. Con un'altezza delle cifre di 0,56 pollici, è adatto alla visualizzazione di valori misurati, conteggi o tempi in dispositivi che richiedono una buona leggibilità da media distanza. La scelta dei colori consente un adattamento estetico a diversi design di dispositivi.

Il modulo display utilizza una struttura a sette segmenti; ogni cifra è composta da sette barre luminose controllabili singolarmente. Nelle versioni con catodo comune, tutti i LED delle quattro cifre si trovano su un potenziale di massa comune e ogni segmento viene attivato tramite una propria alimentazione. In questo modo è possibile il pilotaggio diretto tramite semplici uscite digitali o circuiti integrati decoder specializzati, senza ulteriori driver.

Gli impieghi tipici sono orologi digitali, sveglie, contatori per macchine o per l'automazione dei processi, nonché semplici misuratori del tempo. Un orologio digitale realizzato con questo display richiede solo un generatore di tempo, le uscite corrispondenti del controller e l'alimentazione dei LED. Il modulo può essere utilizzato anche come indicatore di stato o display per codici di errore in dispositivi industriali.

Per il funzionamento sono necessarie alimentazioni attive dei singoli segmenti e delle cifre, che devono essere fornite dal controller utilizzato o da un modulo di pilotaggio esterno. Il numero delle linee di controllo necessarie dipende dalla variante circuitale; in un classico circuito di multiplexing sono necessarie circa 12-16 uscite digitali, mentre in alternativa è possibile ridurre il numero di linee utilizzando decoder BCD o registri a scorrimento. È necessaria una limitazione della corrente tramite resistenze in serie per proteggere i LED dal sovraccarico.

Avvertenza di sicurezza

Questo modulo non è destinato all'installazione diretta in circuiti elettrici domestici ed è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Se l'alimentazione utilizzata supera i 24 V, gli interventi sull'impianto elettrico sono riservati a un elettricista qualificato; in caso di dubbi, prima della messa in funzione è necessario consultare un elettricista qualificato.

Contenuto della confezione

• 1xDisplay LED a segmenti 0,56", 4 cifre, orologio / decimale - 1 colore a scelta
