Display LCD 4002A-V2.1 (2 righe / 40 caratteri) per Arduino / LCD 4002A / retroilluminazione: verde

Panoramica del prodotto

• Display alfanumerico con 2 righe e 40 caratteri per riga
• Controller compatibile con HD44780
• Controllo a 4 o 8 bit tramite interfaccia parallela
• Tensione di alimentazione di 5 V
• Connettore a 16 pin con linee separate per la retroilluminazione
• Retroilluminazione verde
• Contrasto regolabile tramite potenziometro

Descrizione del prodotto

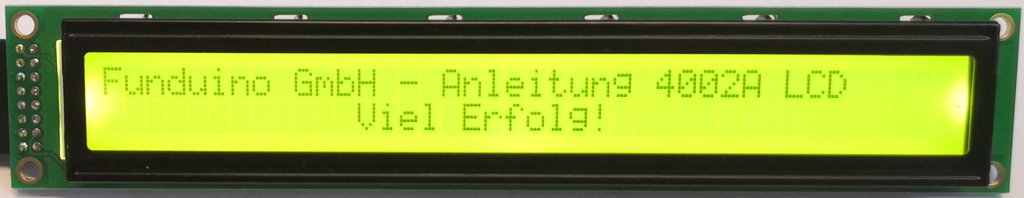

Questo display LCD alfanumerico visualizza il testo su due righe, con 40 caratteri per riga. Il controller compatibile con HD44780 gestisce il controllo dei pixel, mentre un microcontrollore esterno trasmette i dati tramite un'interfaccia parallela. Il display può funzionare in modalità a 8 bit con tutte le linee dati oppure in modalità a 4 bit, che richiede solo quattro linee dati e consente quindi di risparmiare pin del microcontrollore.

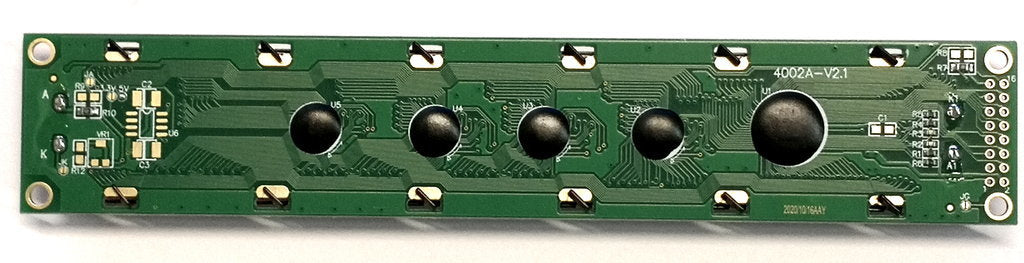

I collegamenti sono disposti su una fila di pin a 16 poli. Oltre alla tensione di alimentazione e alle linee di controllo per la selezione dei registri, la direzione di lettura o scrittura e il segnale di abilitazione, altri due pin conducono alla retroilluminazione verde (anodo e catodo). Un potenziometro collegato a un terminale aggiuntivo per il contrasto adatta la luminosità del display all'angolo di visualizzazione e alla luce ambientale.

Il display è adatto a progetti con visualizzazioni di testo su più righe, ad esempio per mostrare valori misurati da sensori, visualizzare informazioni di stato durante l'esecuzione del programma o realizzare semplici menu nei progetti didattici.

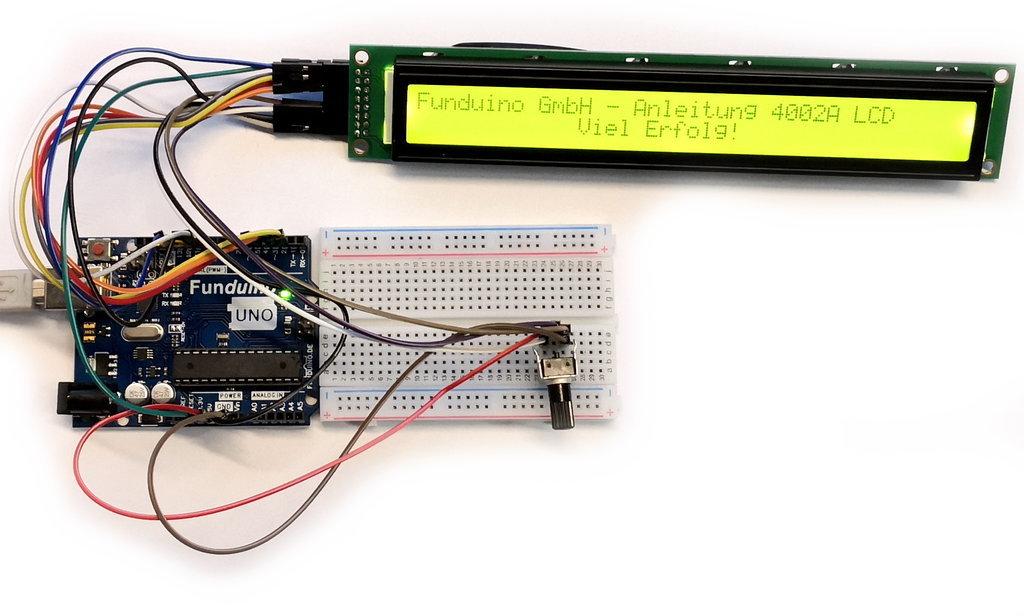

È necessaria una scheda con microcontrollore dotata di almeno quattro-otto pin E/A liberi, nonché la libreria LiquidCrystal per il controllo. Il potenziometro per la regolazione del contrasto deve essere cablato esternamente. La retroilluminazione richiede un'alimentazione separata o una resistenza di limitazione, qualora venisse superata la capacità di corrente della scheda con microcontrollore.

Avvertenza di sicurezza

Il display è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. La tensione di alimentazione di 5 V deve essere fornita tramite un alimentatore da laboratorio idoneo e isolato dalla rete elettrica oppure tramite una scheda di sviluppo alimentata a batteria. In caso di interventi sull'alimentazione o di dubbi prima della messa in funzione, è necessario consultare un elettricista qualificato.
