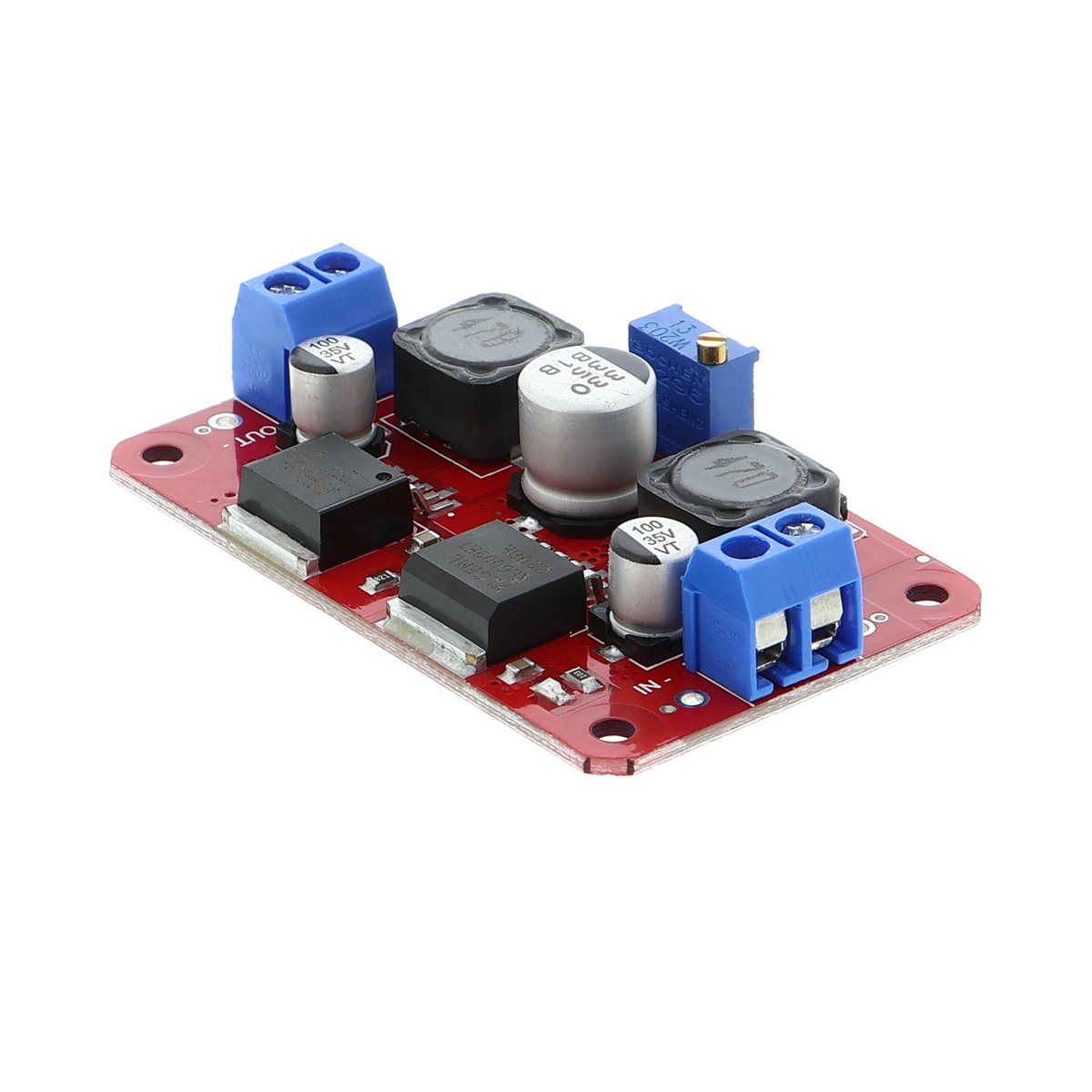

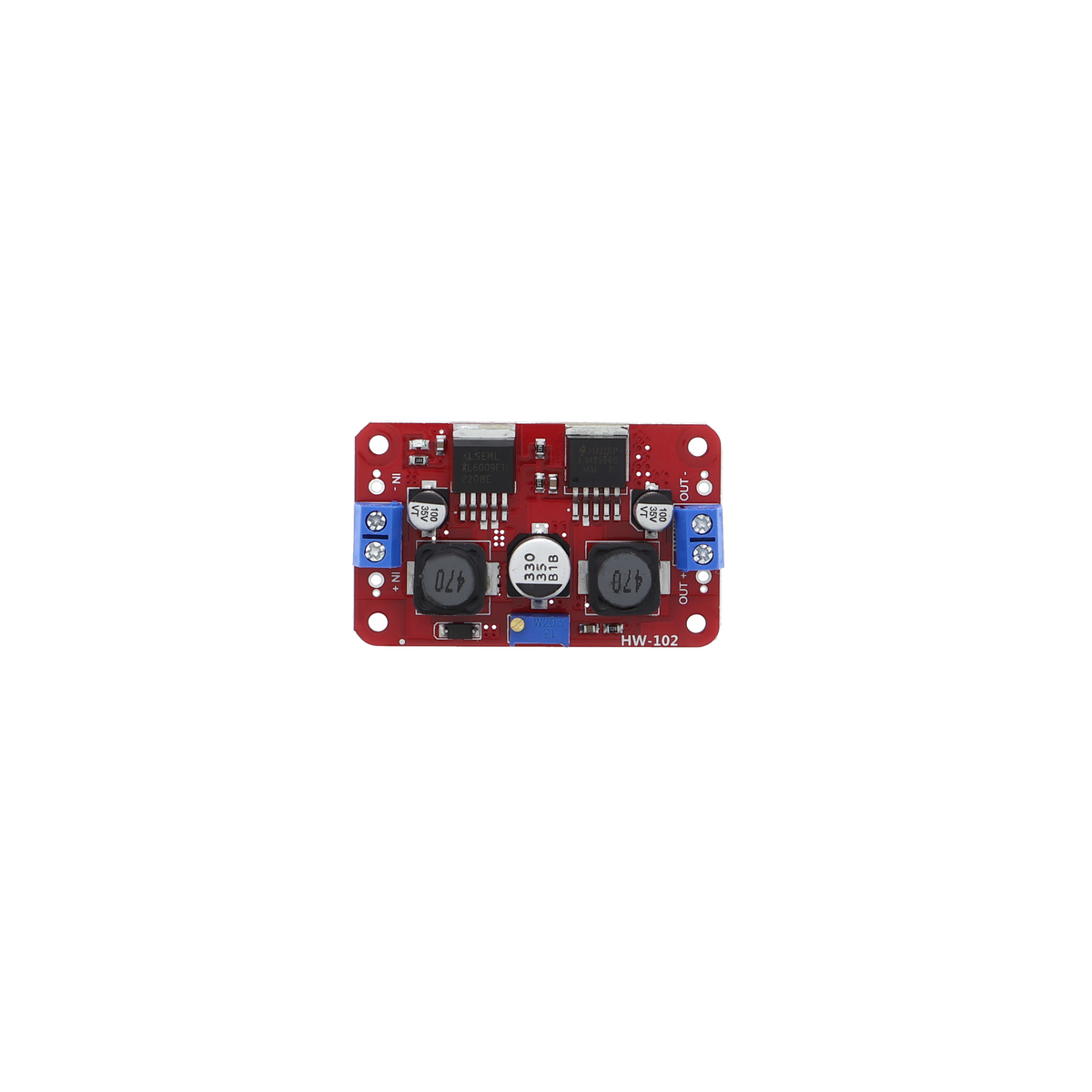

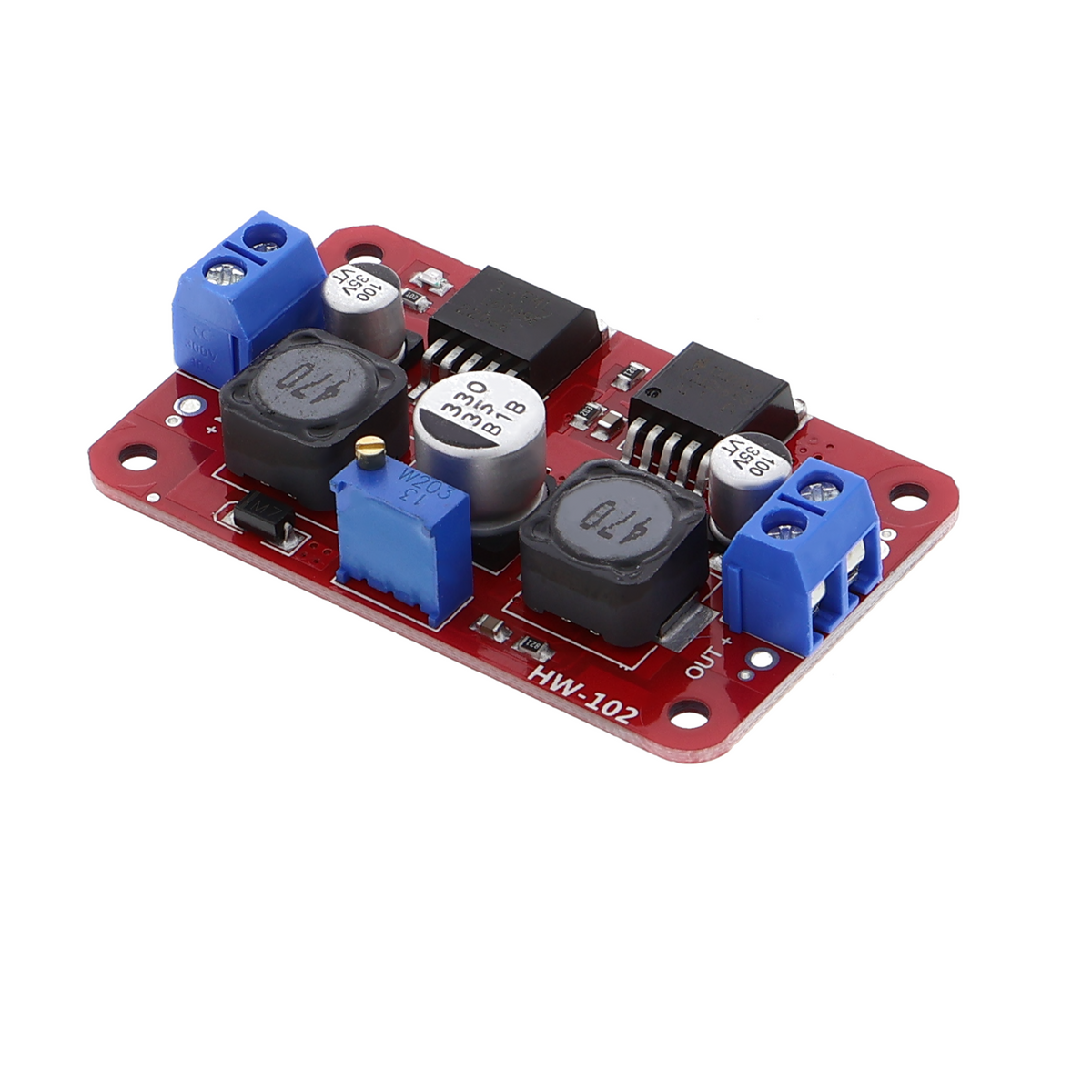

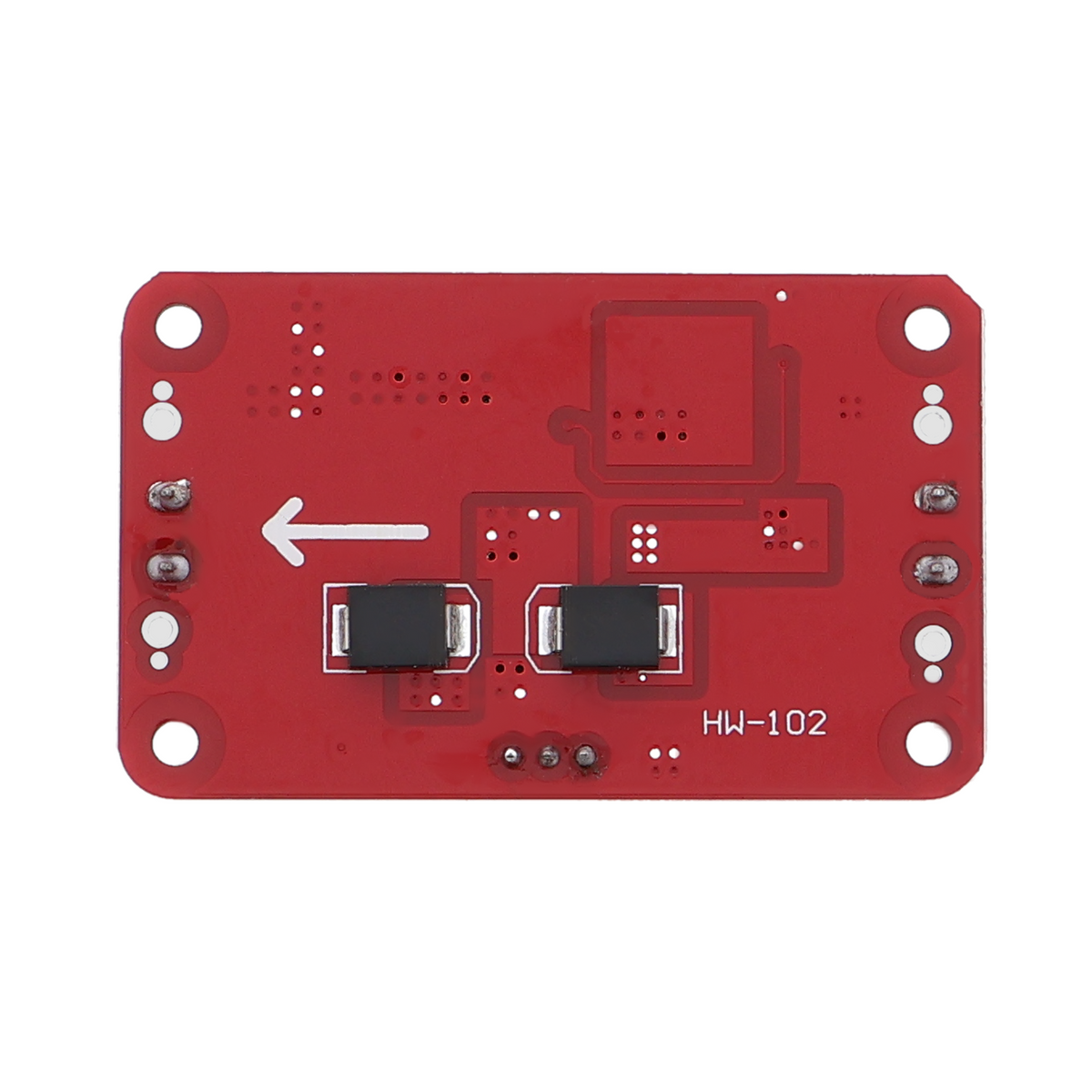

Convertitore XL6009 LM2596 DC-DC step-up buck-boost per sistemi solari ecc.

Panoramica del prodotto

• Convertitore di tensione convertibile per la regolazione step-up e step-down in un unico modulo
• Intervallo di tensione in ingresso da 4 a 32 V
• Intervallo di tensione in uscita da 1,25 a 35 V, regolabile
• Corrente massima 4 A
• Con circuiti integrati XL6009 e LM2596 per una regolazione stabile
• Potenziometro per la regolazione della tensione senza riprogrammazione

Descrizione del prodotto

Questo convertitore di tensione funziona sia come convertitore step-up sia come convertitore step-down e offre maggiore flessibilità nell'alimentazione dei progetti. Un intervallo di ingresso da 4 a 32 V e un intervallo di uscita da 1,25 a 35 V rendono il modulo versatile quando è necessario adattare diverse fonti di tensione e carichi.

I due circuiti integrati XL6009 e LM2596 controllano la conversione in modo indipendente. Il potenziometro sul modulo consente di impostare direttamente la tensione di uscita, senza programmare o calibrare il circuito. Il modulo mantiene una regolazione stabile anche sotto carico, per correnti operative fino a 4 A.

Nell'uso quotidiano in laboratorio, un modulo di questo tipo trova impiego in scenari in cui sono disponibili più fonti di tensione. Alcuni esempi sono l'alimentazione di un circuito con sensore a 5 V tramite una batteria da 12 V, l'aumento di una fonte da 3,3 V a 5 V per la logica digitale oppure la combinazione di più alimentazioni in un'unica tensione di uscita stabile. Anche nella prototipazione con moduli diversi che richiedono tensioni differenti, un convertitore flessibile evita di dover utilizzare ulteriori fonti di alimentazione.

Per il collegamento è necessaria un'alimentazione compresa nell'intervallo di tensione in ingresso. Sul lato dell'uscita, il carico non dovrebbe assorbire più di 4 A. Prestare attenzione durante la saldatura dei contatti per non danneggiare i circuiti integrati.

Avvertenza di sicurezza

Questo modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è progettato per l'integrazione nell'impianto elettrico domestico. Prima della messa in funzione, verificare l'assorbimento previsto del carico per non superare la corrente massima di 4 A. Per domande sull'uso sicuro in installazioni fisse, consultare un elettricista qualificato.

Contenuto della confezione

• 1x Convertitore step-up solare CC-CC XL6009 LM2596, convertitore buck-boost
