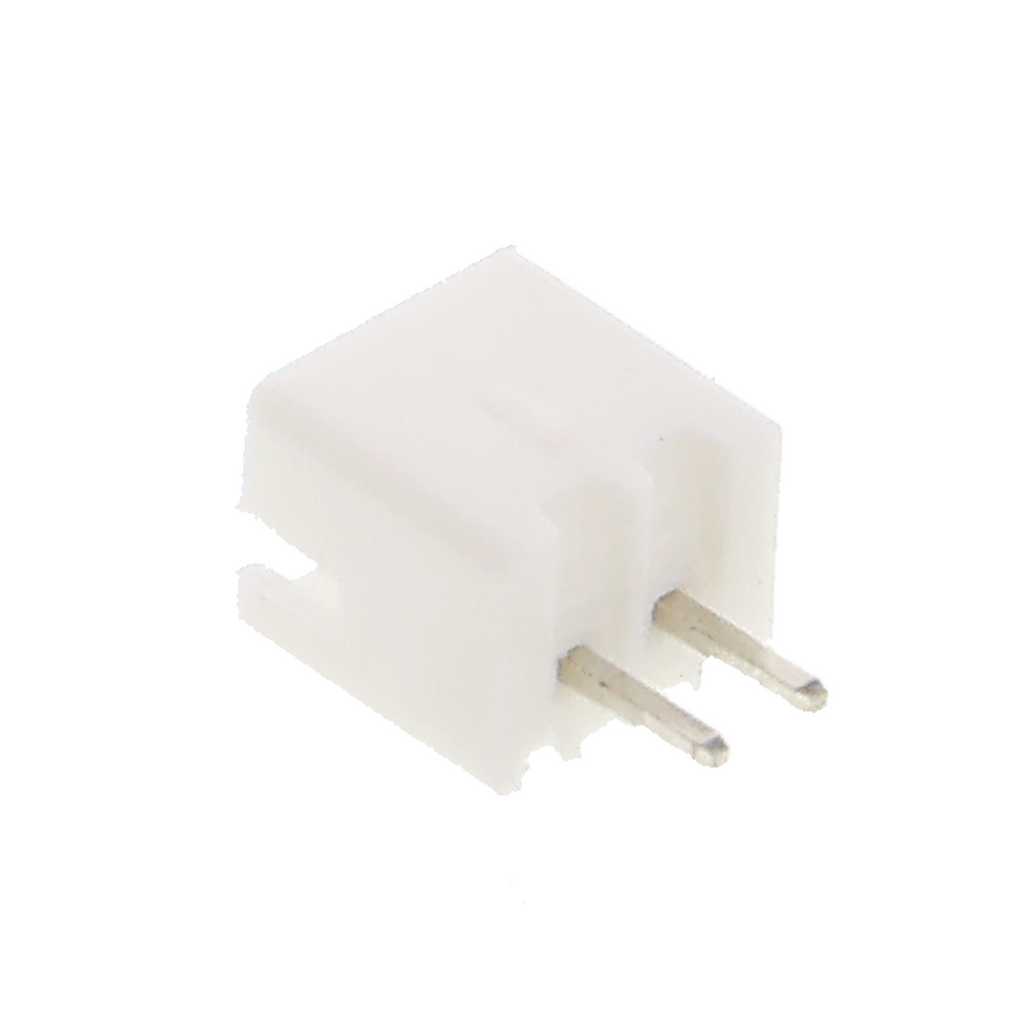

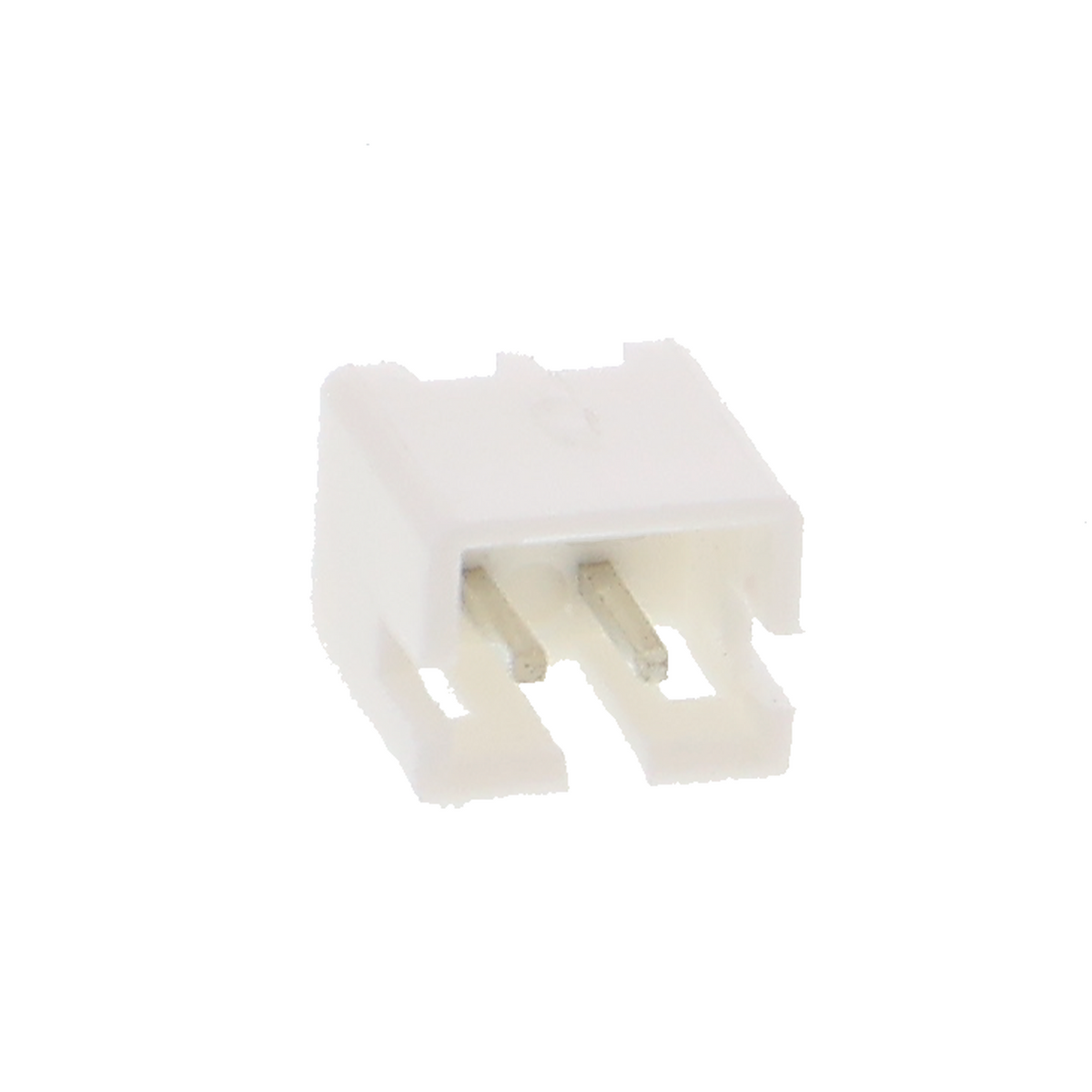

PH2.0 - connettore a 2 poli - presa - contatti diritti

Panoramica del prodotto

• Connettore a due contatti per collegamenti di cavi diritti
• Presa per l’inserimento di connettori sulla scheda
• Passo di 2,0 mm tra i contatti
• Design per il montaggio su circuiti stampati standard
• Altezza ridotta con footprint compatto

Descrizione del prodotto

Questa presa a due contatti serve per collegare in modo affidabile e ripetuto i cavi su prototipi sperimentali e schede di sviluppo. Il passo di 2,0 mm consente di disporre più prese una accanto all’altra senza occupare uno spazio eccessivo sul circuito stampato.

La presa viene saldata direttamente sulla scheda e accoglie quindi i connettori corrispondenti. I contatti diritti trasmettono in modo affidabile il segnale o l’alimentazione; inoltre, è possibile disporre più prese in parallelo. Il design compatto è particolarmente adatto ai prototipi da laboratorio, nei quali vengono spesso testati diversi moduli sensore o piccoli gruppi di componenti senza dover saldare permanentemente i collegamenti dei cavi.

La presa può essere utilizzata per i collegamenti di alimentazione su schede con microcontrollore, per le interfacce dei sensori nei progetti di misurazione, per le linee di segnale tra moduli e nelle applicazioni di prototipazione in cui connettore e presa sono compatibili. Soprattutto nei prototipi da laboratorio saldabili a mano, il collegamento a innesto riduce i tempi e il rischio di errori rispetto alla saldatura diretta dei fili.

È necessaria la compatibilità con il connettore corrispondente, poiché il passo di 2,0 mm non è universale. La presa viene saldata sul circuito stampato con il saldatore; nel layout del circuito stampato devono essere previste piazzole in rame e fori adeguati.

Avvertenza di sicurezza

Questo connettore è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Per la saldatura utilizzare un saldatore conforme alle norme e dotato di impugnatura isolata; inoltre, ventilare adeguatamente l’area di lavoro. Gli interventi sull’impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1x connettore PH2.0 - 2P
