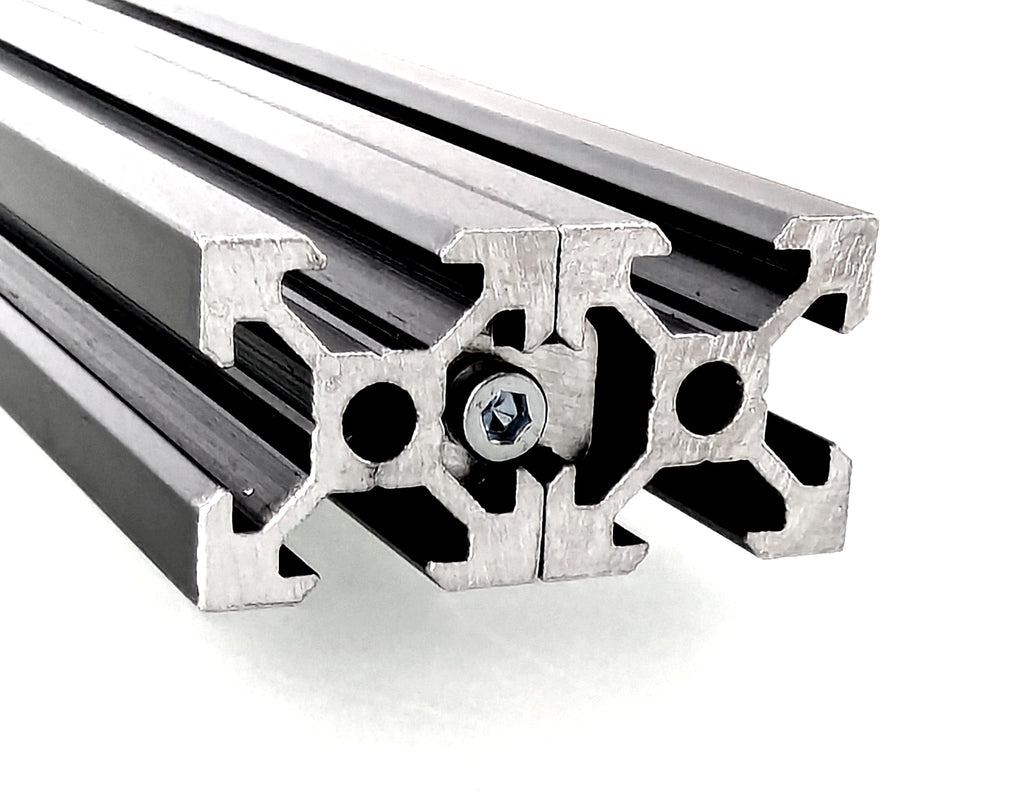

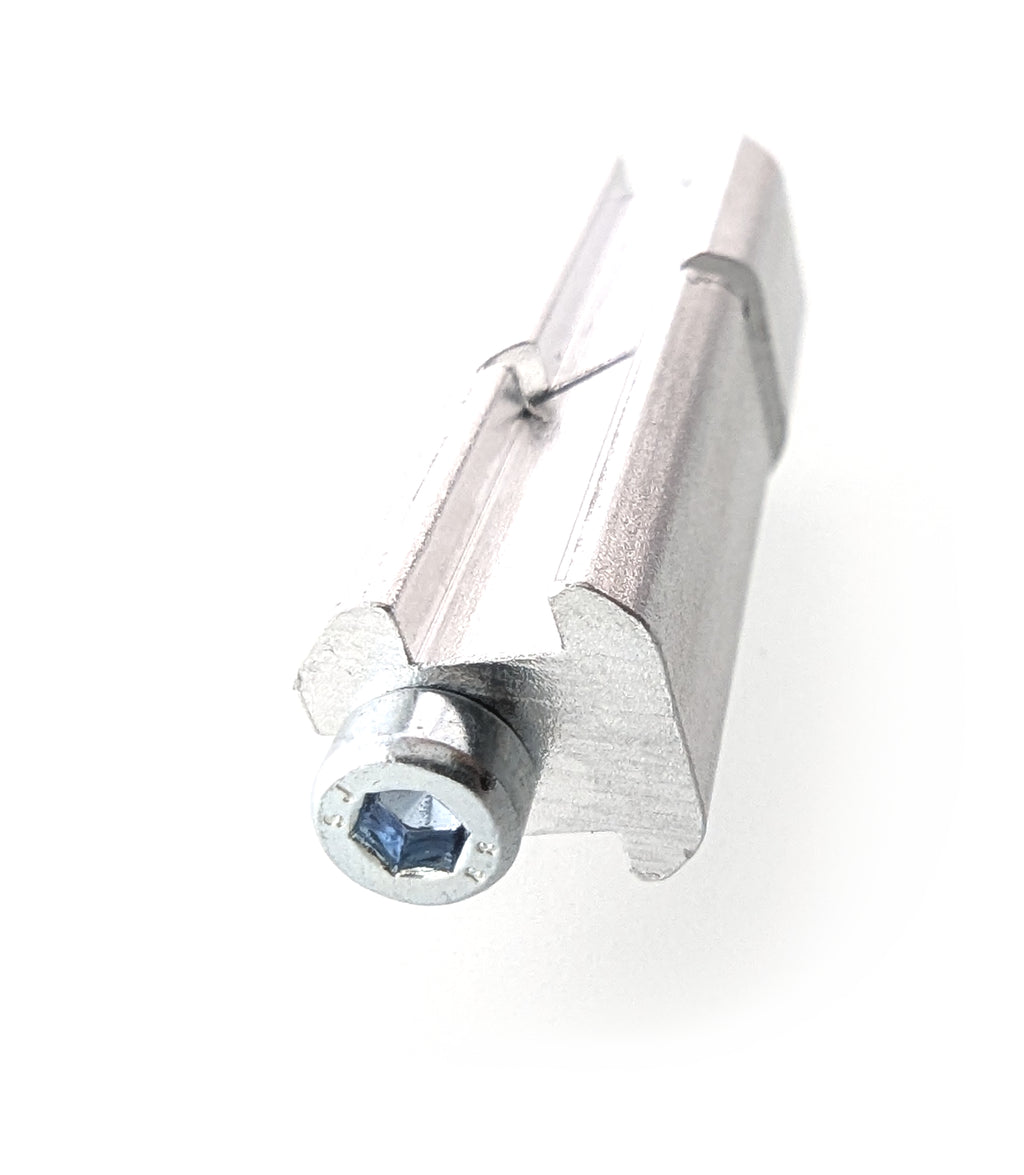

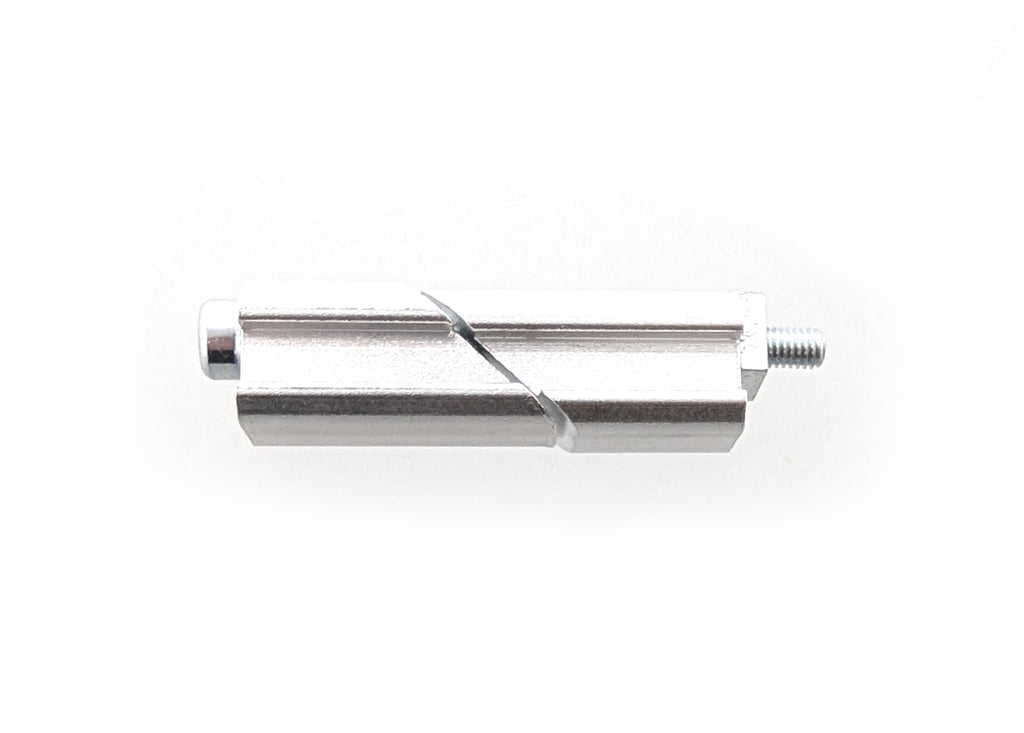

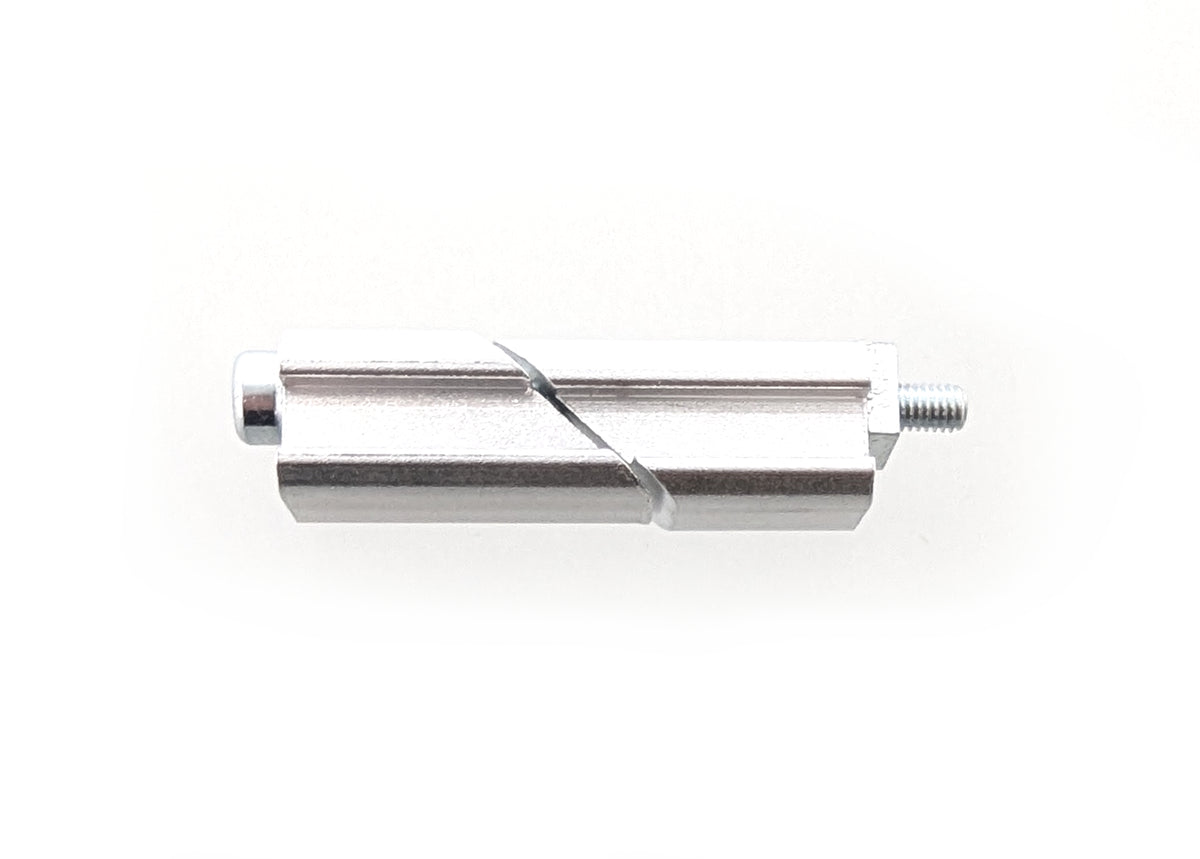

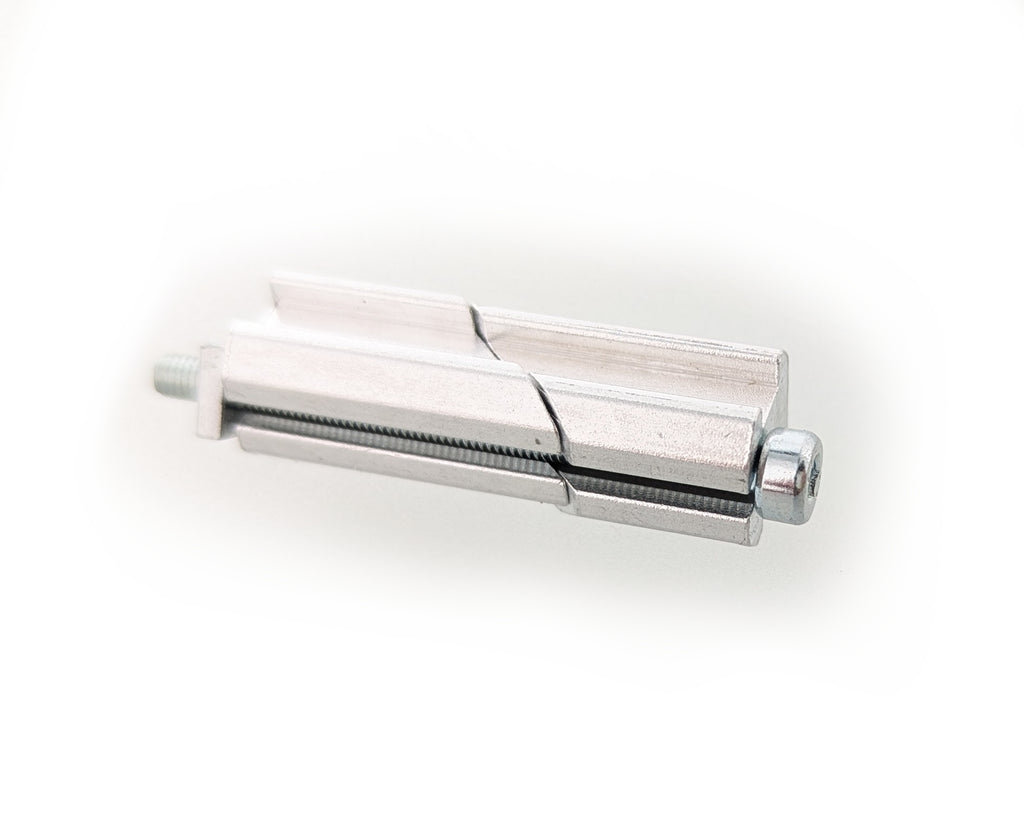

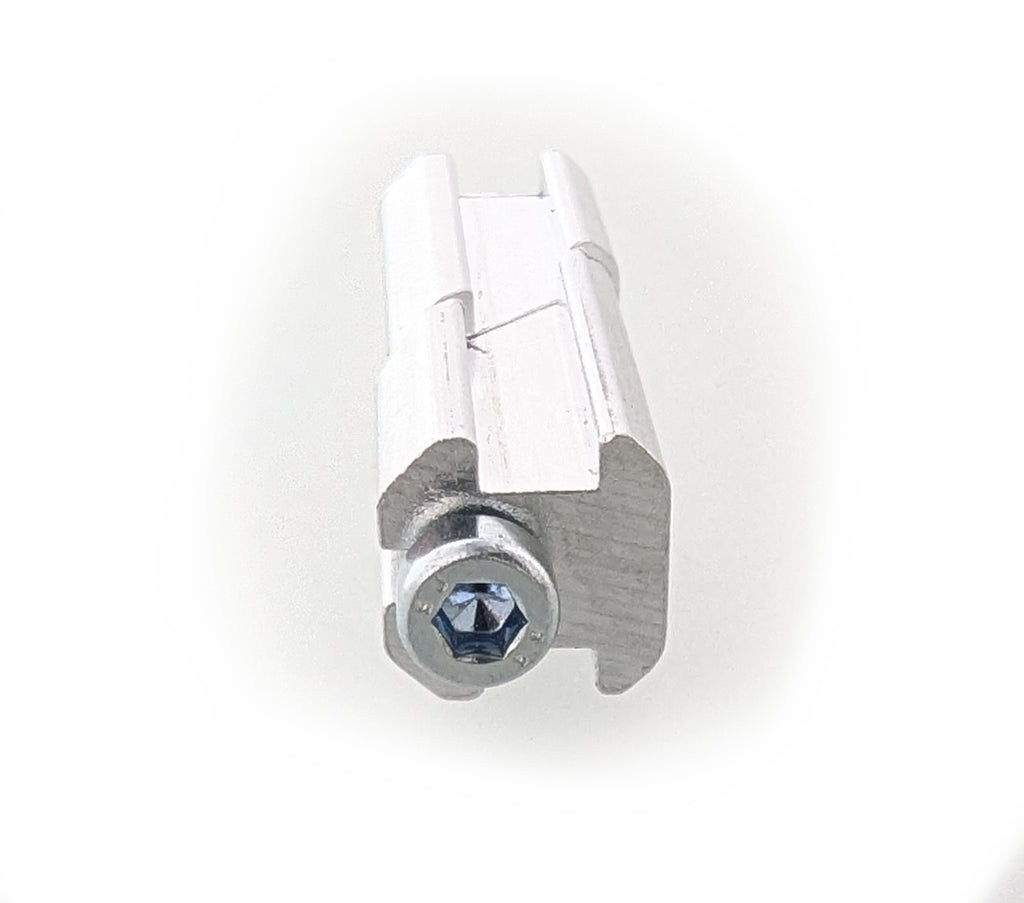

Giunto interno per profilo in alluminio da 20 (2020 ecc.), tipo di profilo A

Panoramica del prodotto

• Connettore interno per profilo in alluminio da 20 mm

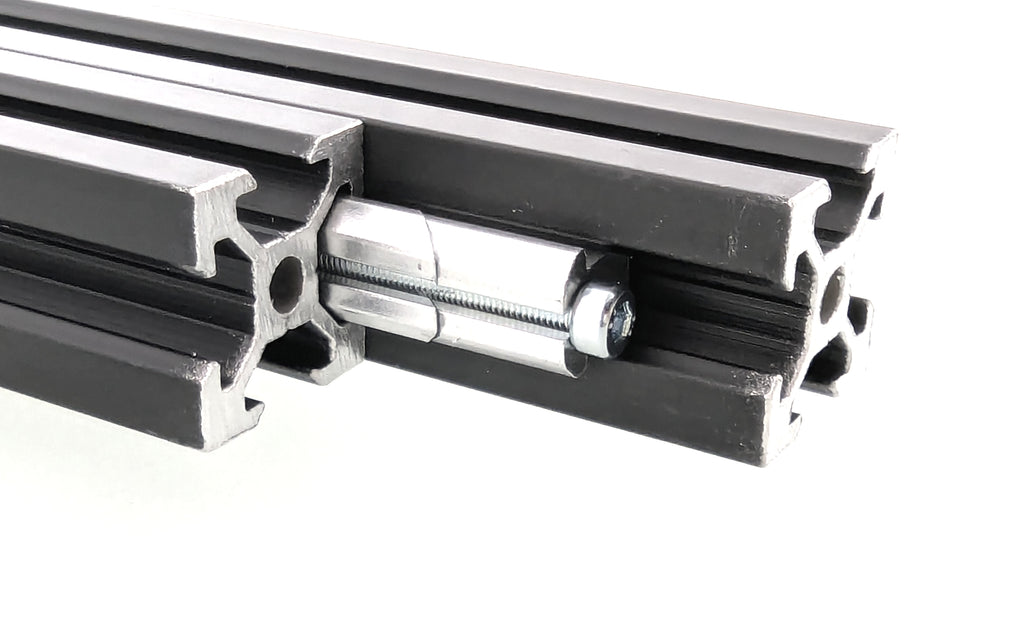

• Collega due profili con un angolo di 90 gradi o allineati
• Fissaggio tramite filettatura M6 con vite a testa svasata
• Acciaio zincato, robusto e resistente alla corrosione
• Possibilità di montaggio senza attrezzi
• Portata fino a 15 kg per connettore

Descrizione del prodotto

Questo connettore realizza collegamenti rigidi tra profili in alluminio ed è adatto per la costruzione di strutture, supporti e telai. Il fissaggio interno nella scanalatura del profilo consente di risparmiare spazio e lascia libera la superficie esterna. Il materiale in acciaio zincato resiste anche in ambienti variabili senza arrugginirsi.

Il connettore utilizza il sistema standard di scanalatura e filettatura dei profili da 20 mm. Con viti M6 a testa svasata viene inserito direttamente nella scanalatura del profilo; il serraggio attraverso la superficie del profilo avviene senza attrezzi aggiuntivi o supporti speciali. L'allineamento avviene tramite uno o due perni di posizionamento, a seconda che i profili vengano collegati ad angolo retto o in linea retta.

Questi connettori vengono utilizzati per carichi da leggeri a medi, ad esempio in strutture da laboratorio, telai per griglie di misura o telai modulari per macchine. In cantiere o nella prototipazione in officina evitano i lavori di saldatura e consentono rapide riconfigurazioni. Per carichi superiori a 15 kg o con sbalzi di grandi dimensioni, è necessario verificare la flessione o scegliere un profilo con sezione più robusta.

È necessario un profilo in alluminio con scanalatura e filettatura M6 conforme alla norma DIN 3015. Il connettore funziona solo se i fori filettati sono posizionati correttamente l'uno rispetto all'altro; superfici del profilo irregolari o danneggiate possono causare problemi di avvitamento.

Avvertenza di sicurezza

Per le costruzioni che sostengono carichi o guidano macchinari, i calcoli devono essere verificati da un tecnico qualificato o da un ingegnere strutturista prima della messa in servizio. Questo componente è destinato esclusivamente alla realizzazione di prototipi e strutture di misura e collaudo. Gli interventi su o in prossimità dell'impianto elettrico sono riservati ai tecnici qualificati.

Contenuto della confezione

1x connettore interno per profilo in alluminio da 20 (2020 ecc.) tipo di profilo A
