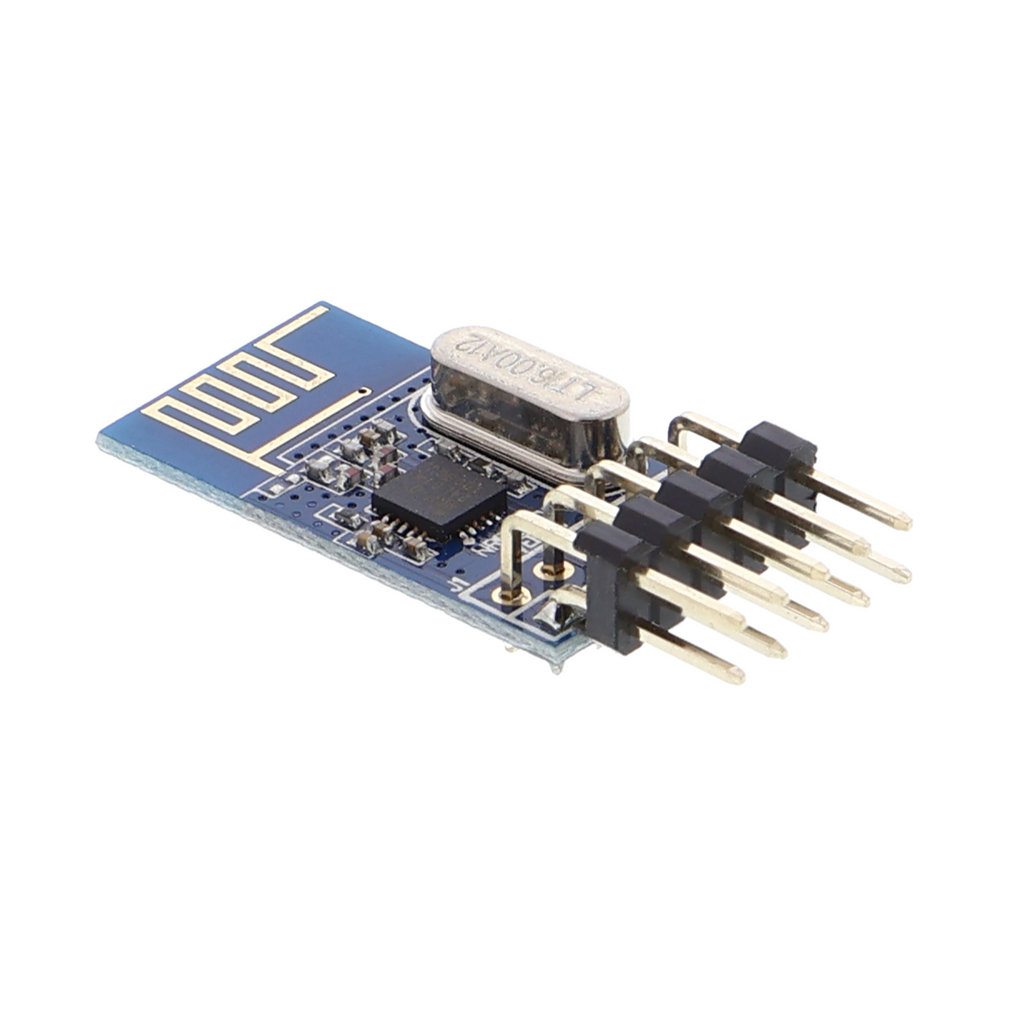

Waveshare NRF24L01 RF Wireless Communication - connessione 10P

Panoramica del prodotto

• Modulo radio per la trasmissione dati wireless nella banda a 2,4 GHz
• Collegamento al microcontrollore tramite interfaccia SPI
• Tensione di esercizio da 1,9 a 3,6 V
• Portata all’aperto fino a 55 m
• Antenna integrata sulla scheda come pista conduttrice
• Pin angolati per il collegamento diretto a millefori o breadboard

Descrizione del prodotto

Questo modulo radio consente la trasmissione dati wireless tra microcontrollori tramite l’interfaccia SPI. Il ricetrasmettitore NRF24L01 integrato opera nella banda libera da licenza a 2,4 GHz e, grazie all’antenna integrata nella pista conduttrice, non richiede un’antenna esterna separata. Oltre al chip radio, sulla scheda sono integrati il quarzo e i circuiti di controllo necessari.

Poiché la tensione di esercizio è compresa tra 1,9 e 3,6 V, il modulo può essere collegato direttamente a sistemi a 3,3 V. L’interfaccia SPI richiede quattro linee dati più due linee di controllo per la modalità di funzionamento e la lettura dello stato. I pin angolati consentono di collegare il modulo a una basetta millefori o a una breadboard senza cablaggi aggiuntivi.

Per ottenere una connessione funzionante sono necessari almeno due moduli dello stesso modello. La portata dipende fortemente dall’ambiente e, in campo aperto e in condizioni favorevoli, raggiunge fino a 55 m. È possibile utilizzare più moduli contemporaneamente nello stesso ambiente, poiché sono disponibili diversi canali radio. Il modulo è adatto per radiocomandi, reti di sensori wireless o semplici collegamenti punto-punto tra più microcontrollori.

Per il funzionamento sono necessari almeno due esemplari del modulo radio. La programmazione avviene tramite le librerie SPI standard dell’ambiente di sviluppo utilizzato. In edifici e in presenza di ostacoli, la portata si riduce notevolmente.

Avvertenza di sicurezza

Il modulo opera nella banda ISM ed è soggetto alle normative locali relative agli apparecchi radio. È destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Prima della messa in funzione, è necessario assicurarsi che vengano rispettate le normative locali sull’utilizzo delle frequenze radio.

Contenuto della confezione

• 1* Waveshare NRF24L01 RF Wireless Communication - 10P Anschluss
