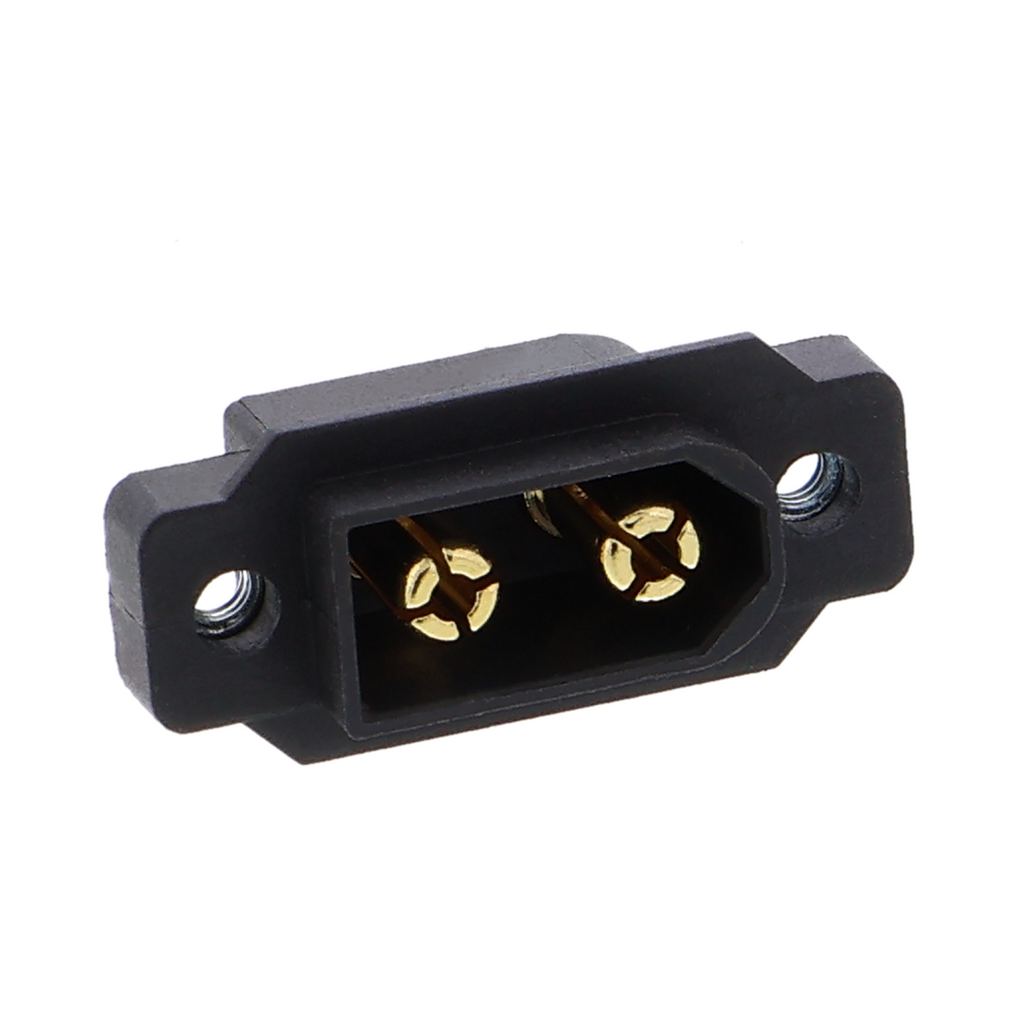

Connettore da pannello XT60EW-M - contatti dorati da 3,5 mm (2 poli)

Panoramica del prodotto

• Connettore da pannello per cavi di batterie e alimentazione
• Versione Panel-Mount con flangia e due fori per viti, per il montaggio sulle pareti degli alloggiamenti
• 2 poli con contatti da 3,5 mm, placcati oro
• Corrente nominale di 20 A, fino a 40 A per brevi periodi a 500 V CC
• Alloggiamento in nylon resistente alle alte temperature con contatti in ottone

Descrizione del prodotto

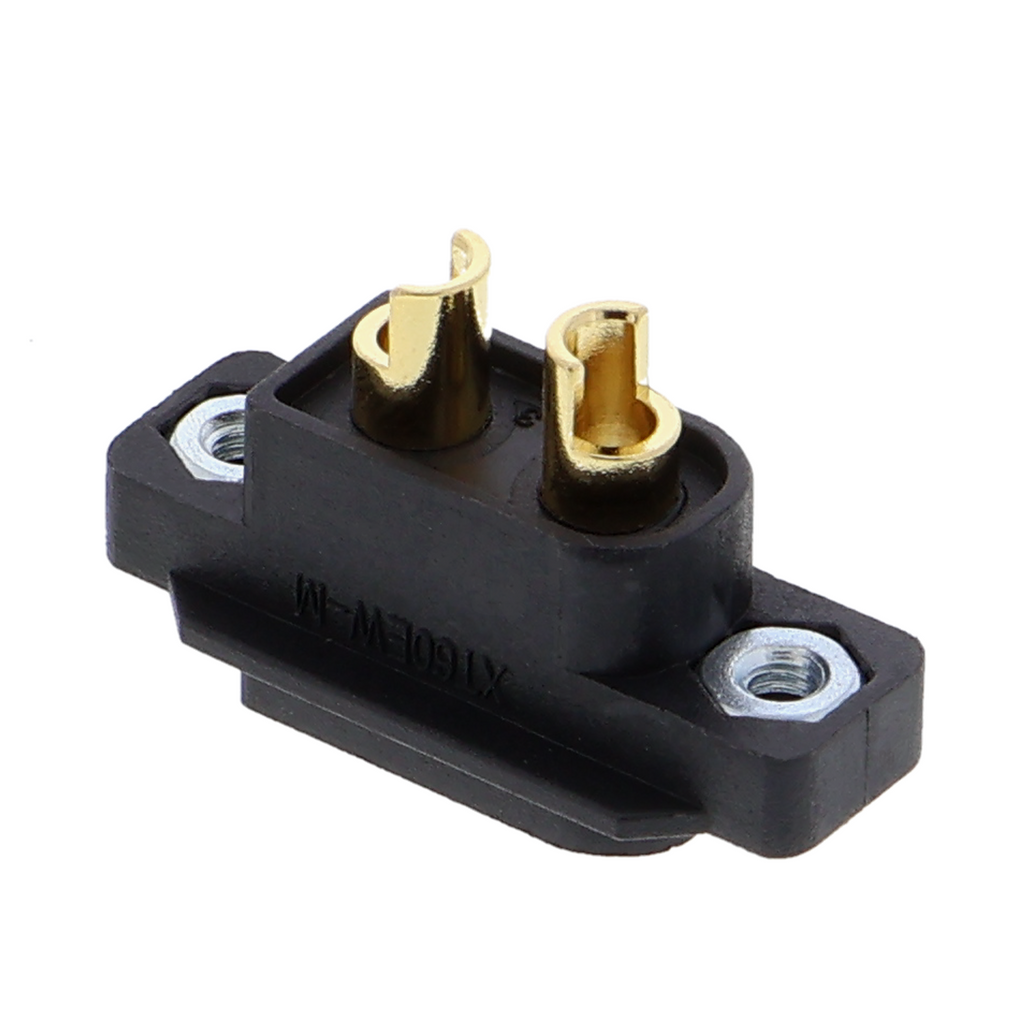

Questo connettore da pannello amplia il sistema XT60 con una variante Panel-Mount per passaggi fissi attraverso gli alloggiamenti. La flangia con due fori per viti consente il fissaggio rigido su pannelli frontali o pareti degli alloggiamenti, mentre i contatti sporgono dall'apertura e fungono da lato di connessione per cavi esterni o batterie. Sul retro è possibile saldare i cavi, riunendo così il cablaggio interno ed esterno tramite questo connettore.

L'alloggiamento è realizzato in nylon resistente alle alte temperature; i contatti placcati oro in ottone garantiscono una bassa resistenza di contatto e resistenza alla corrosione. Le specifiche elettriche, con una tensione nominale di 500 V CC e una corrente continua di 20 A (40 A per brevi periodi), rendono il connettore adatto ad alimentatori con requisiti di potenza elevati. La resistenza di contatto di 0,6 mΩ mantiene al minimo le perdite di calore, mentre l'intervallo di temperatura operativa da -20 °C a 120 °C copre le condizioni d'uso tipiche.

Questo tipo di connettore viene utilizzato principalmente in modelli RC, multicotteri e droni per il collegamento di batterie e motori, nonché in aeromodelli e stampanti 3D come sistema di connessione rapida standardizzato per i cavi di alimentazione. Per il montaggio, due viti M2,5 (solitamente lunghe 12 mm) vengono inserite attraverso i fori della flangia. Per l'utilizzo è necessario un connettore complementare XT60 adatto; durante il montaggio in alloggiamenti metallici è necessario rispettare le distanze elettriche per evitare cortocircuiti.

Avvertenza di sicurezza

Questo connettore è destinato esclusivamente al cablaggio di sistemi in corrente continua in applicazioni di modellismo, prototipazione e sviluppo, non all'installazione domestica. Gli interventi su cavi con correnti elevate o nelle loro vicinanze devono essere eseguiti esclusivamente da elettricisti qualificati; in caso di dubbi sul montaggio sicuro o sulla capacità di carico, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

• 1× connettore da pannello XT60EW-M da 3,5 mm, placcato oro
