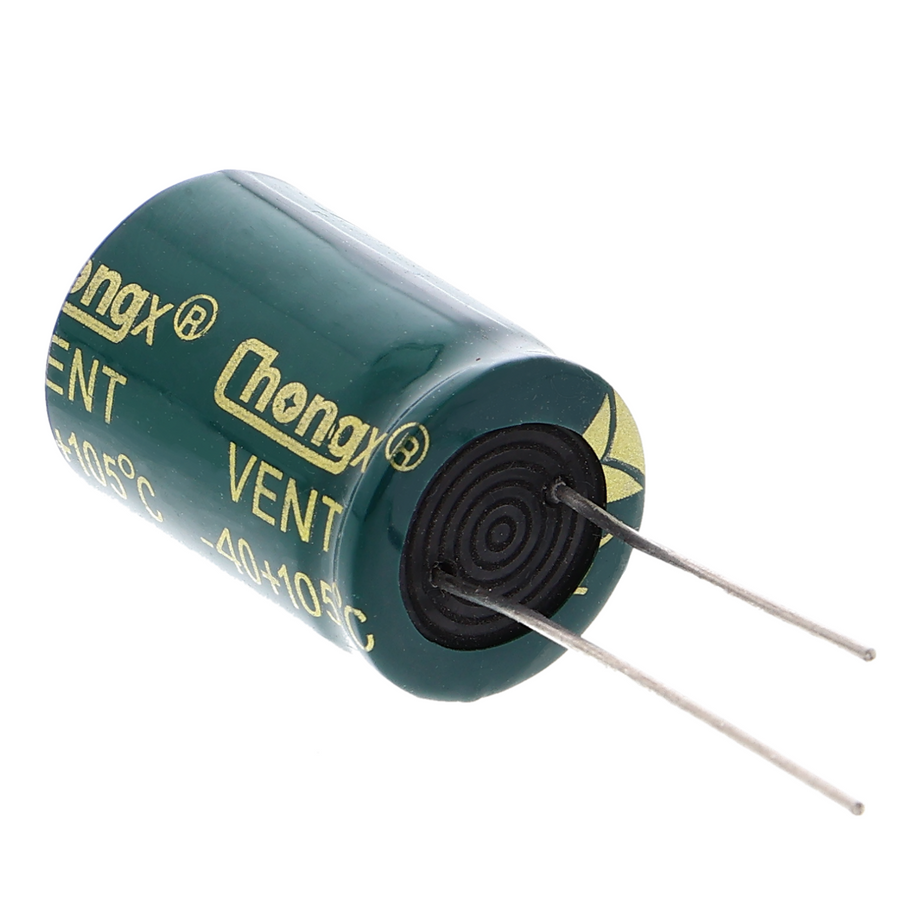

Condensatore elettrolitico 100uF / 400V

Panoramica del prodotto

• Condensatore elettrolitico in alluminio con capacità di 100 µF
• Tensione nominale fino a 400 V
• Collegamento radiale con terminali per basette millefori
• Intervallo di temperatura operativa da -40 a 105 °C
• Valvola di sicurezza contro lo scoppio sul fondo dell’involucro
• Struttura polarizzata, è necessario rispettare la polarità

Descrizione del prodotto

Questo condensatore elettrolitico con capacità di 100 µF e tensione nominale di 400 V è adatto per applicazioni con tensioni operative elevate. L’elevata capacità in un involucro compatto consente di immagazzinare quantità maggiori di carica tra le operazioni di accensione e spegnimento o di compensare le variazioni di tensione.

La struttura è polarizzata: anodo e catodo non devono essere invertiti durante la saldatura, altrimenti il componente si danneggia. I terminali radiali si inseriscono direttamente nelle basette millefori; prima del montaggio è tuttavia possibile piegarli ad angolo senza problemi.

Gli ambiti di impiego tipici sono gli alimentatori, dove il condensatore livella la tensione alternata raddrizzata, nonché i circuiti di filtraggio e i driver LED con livelli di tensione più elevati. La tensione nominale di 400 V lo rende adatto anche ai convertitori di frequenza. Una valvola di sicurezza contro lo scoppio sul fondo dell’involucro riduce la sovrapressione in modo controllato qualora sovratensione, polarità errata o surriscaldamento causino un aumento della pressione interna.

L’intervallo di temperatura operativa da -40 a 105 °C copre la maggior parte degli scenari di impiego. È necessario rispettare la corretta polarità; nelle configurazioni di filtraggio a più stadi è possibile collegare più condensatori in parallelo o in serie, purché la tensione complessiva non superi il limite di 400 V.

Indicazione di sicurezza

Il condensatore non deve essere utilizzato con la polarità invertita, poiché ciò può causare danni e una possibile fuoriuscita di gas. Questo componente è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo. Gli interventi su installazioni elettriche o nelle loro vicinanze, in particolare su circuiti collegati alla tensione di rete, sono riservati a personale elettrotecnico qualificato; in caso di dubbi, consultare un professionista qualificato prima della messa in funzione.

Contenuto della confezione

• 1* Condensatore elettrolitico 100uF / 400V
