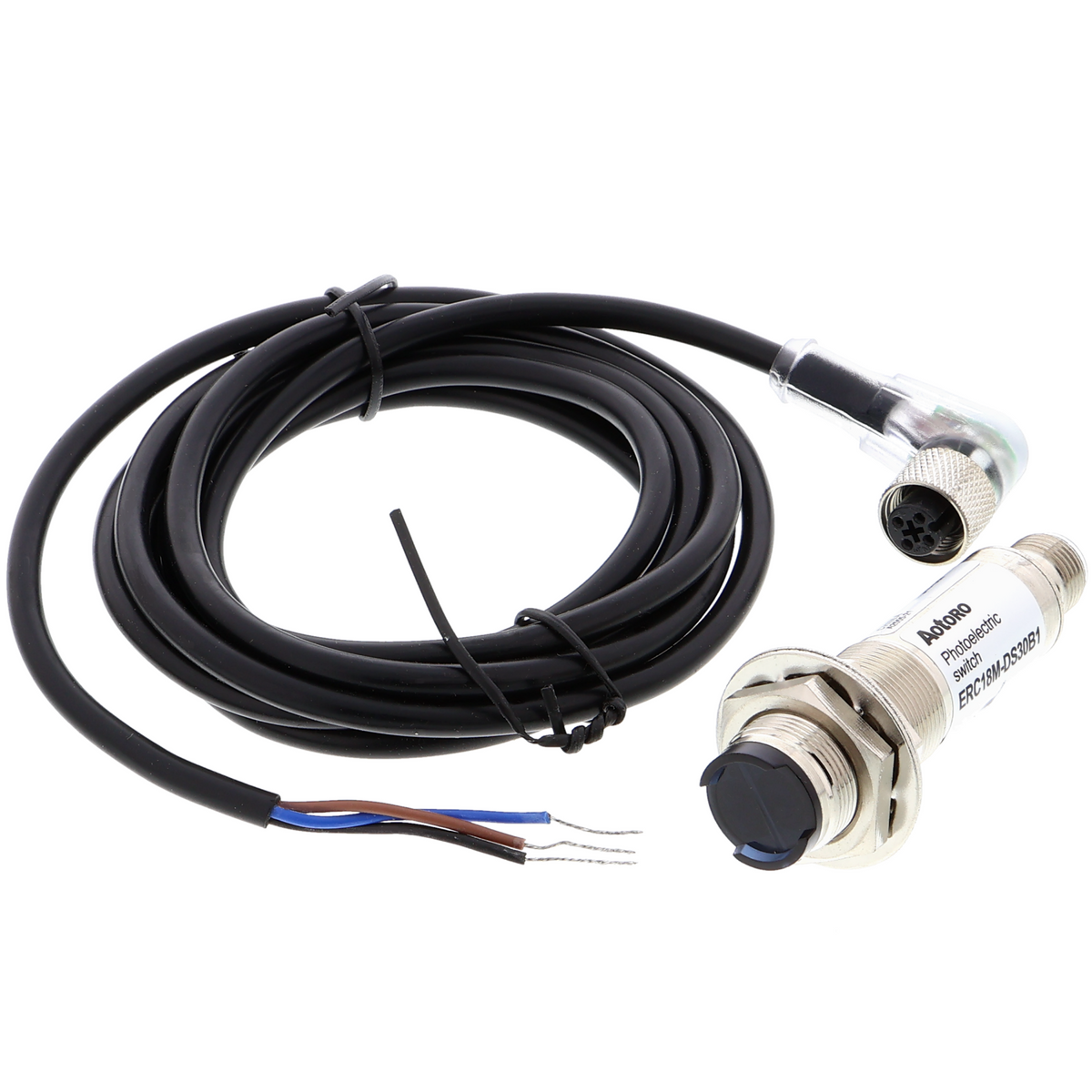

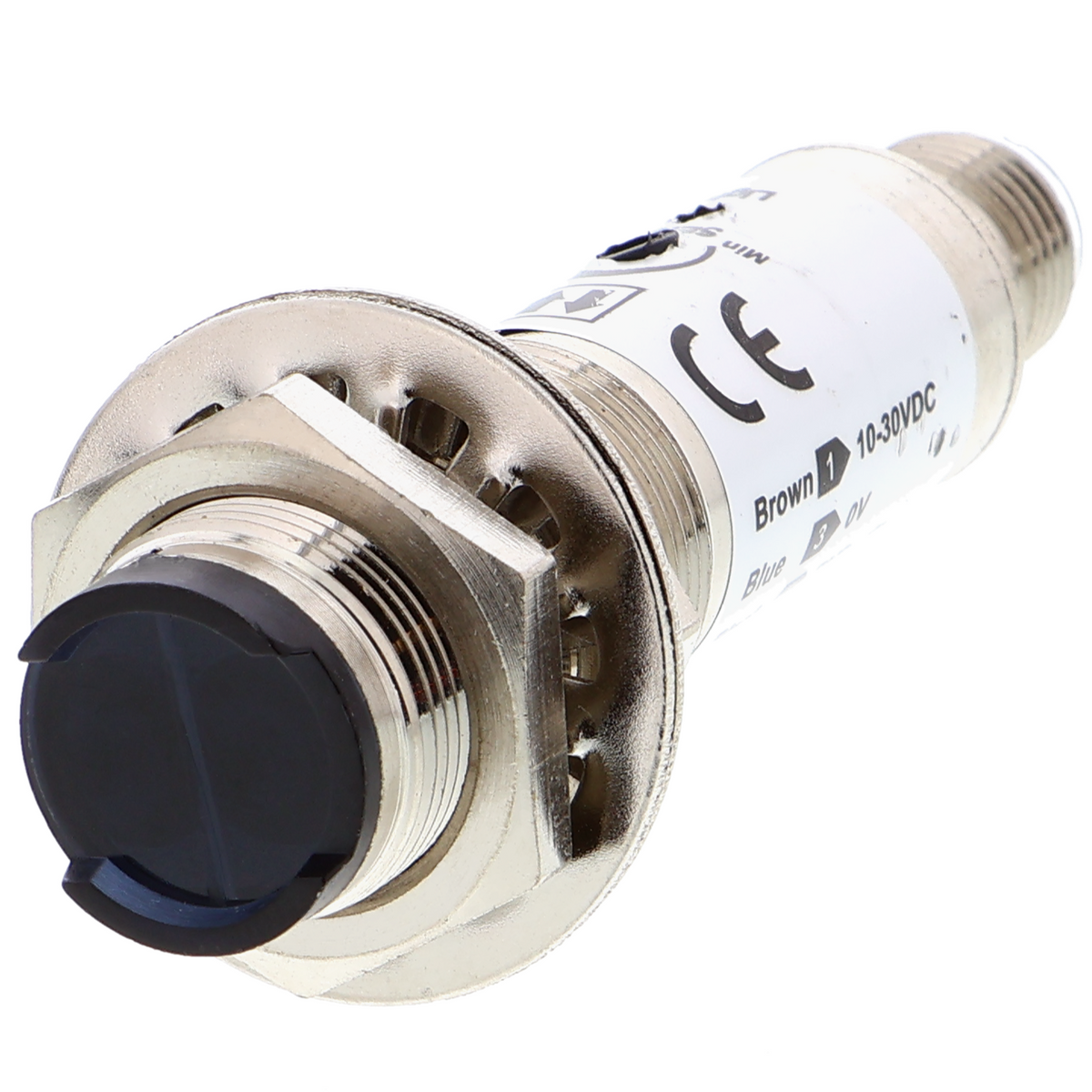

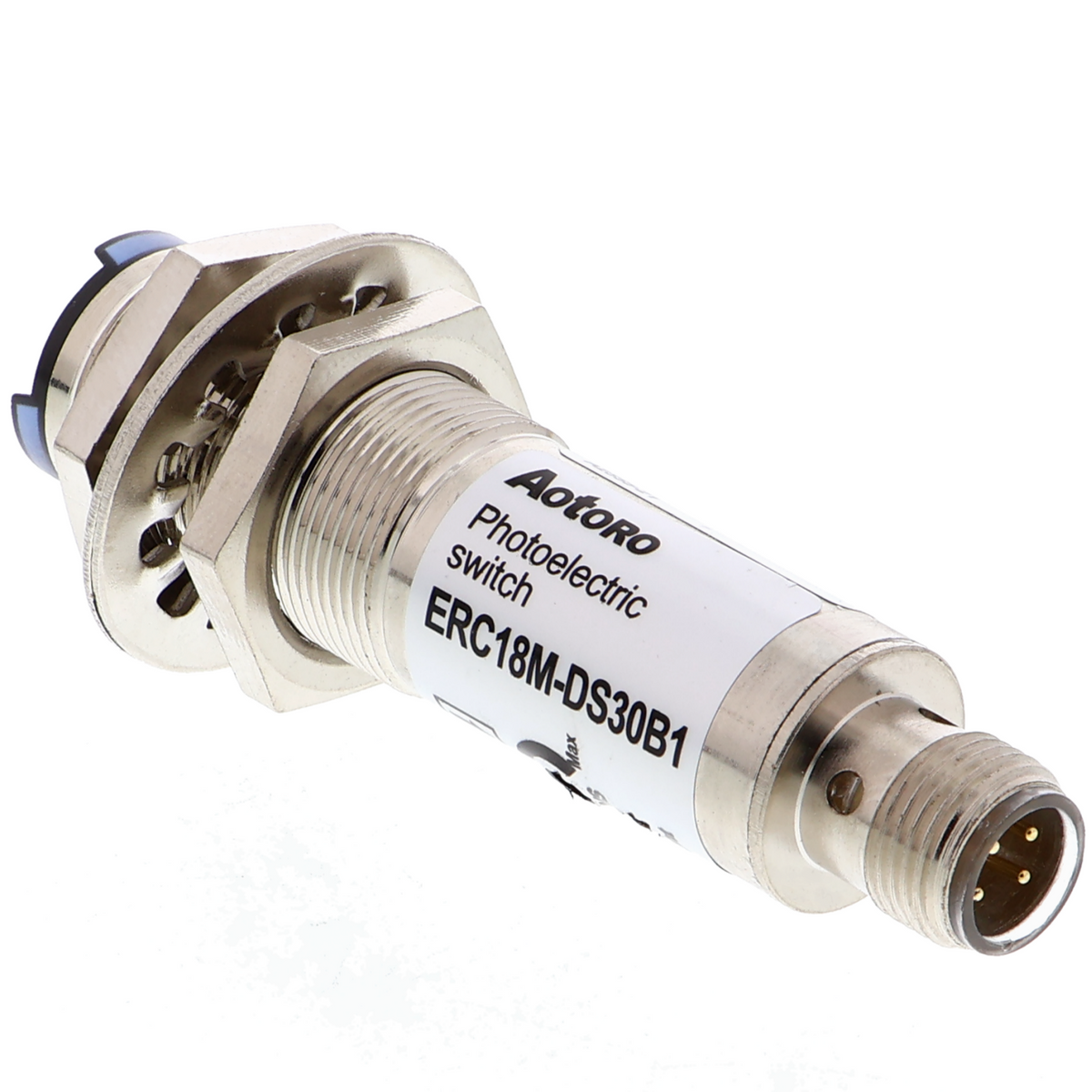

Barriera fotoelettrica / interruttore a infrarossi AOTORO - ERC18M-DS30B1 PNP

Panoramica del prodotto

• Barriera fotoelettrica a infrarossi per diametri a partire da 30 mm
• Campo di rilevamento fino a 3 m
• Uscita di commutazione per il controllo diretto degli attuatori
• Alimentazione 24 V CC
• Regolabile tramite potenziometro sulla scheda
• Alloggiamento incapsulato per un montaggio robusto

Descrizione del prodotto

Questa barriera fotoelettrica a infrarossi funziona secondo il principio dell'interruzione, in cui un oggetto interrompe il raggio infrarosso tra il trasmettitore e il ricevitore, generando così un impulso di commutazione. Rileva oggetti fino a 3 m di distanza ed è quindi adatta per applicazioni a media distanza, ad esempio per il controllo di processi di transito o per l'attivazione di segnali durante il rilevamento della presenza.

Il funzionamento avviene con una tensione di alimentazione costante di 24 V CC, offrendo compatibilità con gli alimentatori industriali. L'uscita di commutazione integrata pilota direttamente relè o moduli di controllo a valle, senza la necessità di ulteriori amplificatori di livello o di corrente. La regolazione della sensibilità tramite potenziometro consente di ottimizzare il dispositivo in base alle diverse caratteristiche di riflessione delle superfici degli oggetti.

Gli ambiti di impiego tipici sono i sistemi a nastro trasportatore, i circuiti di controllo delle porte, la gestione del magazzino per la segnalazione delle scorte o l'attivazione di sistemi di allarme in caso di accesso non autorizzato. L'alloggiamento incapsulato protegge l'elettronica da sporco e vibrazioni in ambienti operativi difficili.

Per la messa in funzione è necessaria, oltre all'alimentazione a 24 V, soltanto la connessione dell'uscita di commutazione al comando dell'attuatore. È necessario allineare accuratamente il trasmettitore e il ricevitore affinché il raggio infrarosso venga trasmesso senza ostacoli.

Avvertenza di sicurezza

Questo dispositivo non è destinato all'installazione nella rete elettrica domestica ed è progettato esclusivamente per la realizzazione di prototipi e per scopi di test e sviluppo. Se è necessaria una protezione contro i cortocircuiti, è necessario predisporre a monte una protezione separata contro le sovracorrenti. Gli interventi sull'impianto elettrico o nelle sue vicinanze sono riservati a personale qualificato; in caso di dubbi, consultare un elettricista qualificato prima della messa in funzione.

Contenuto della confezione

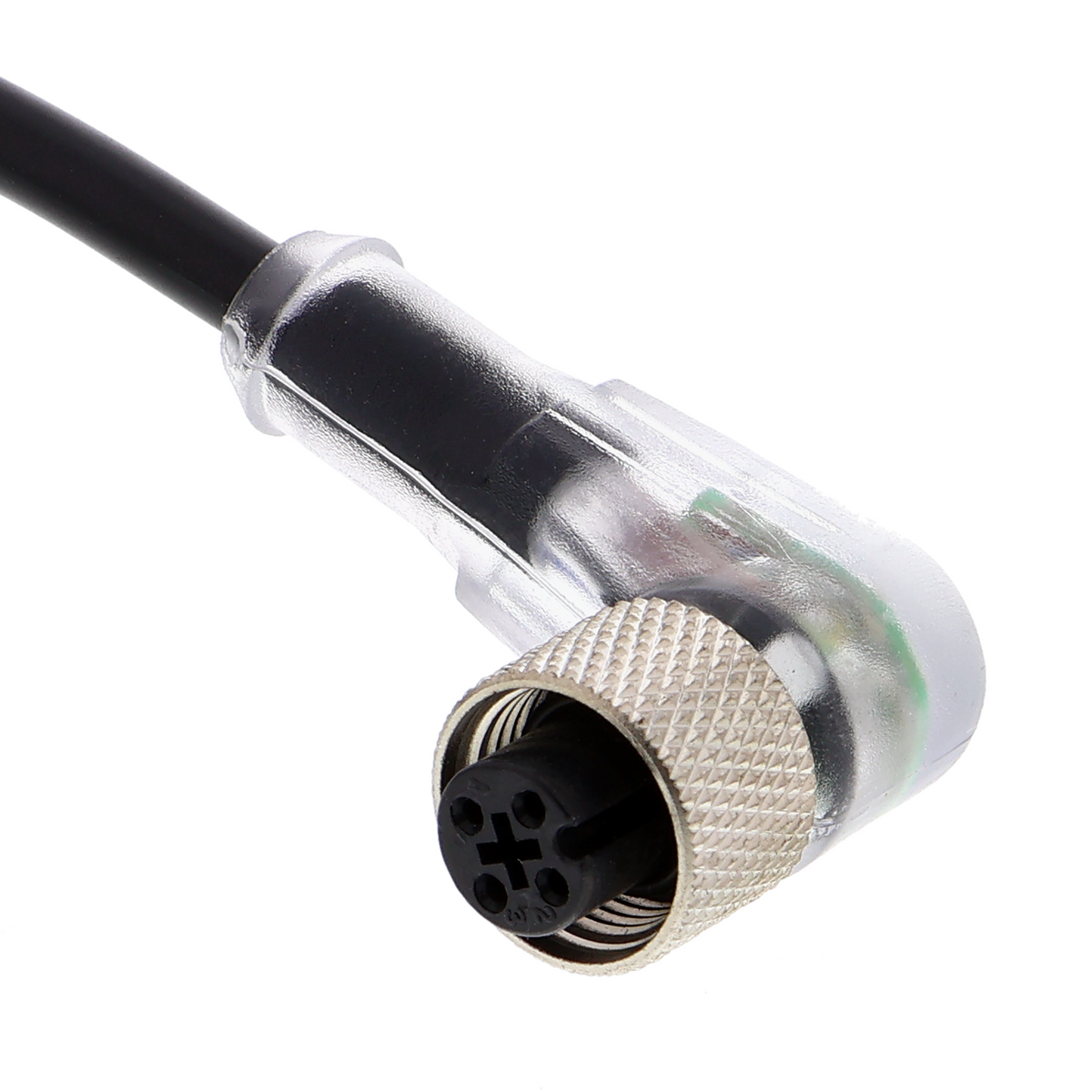

• 1x AOTORO barriera fotoelettrica - interruttore a infrarossi - ERC18M-DS30B1
