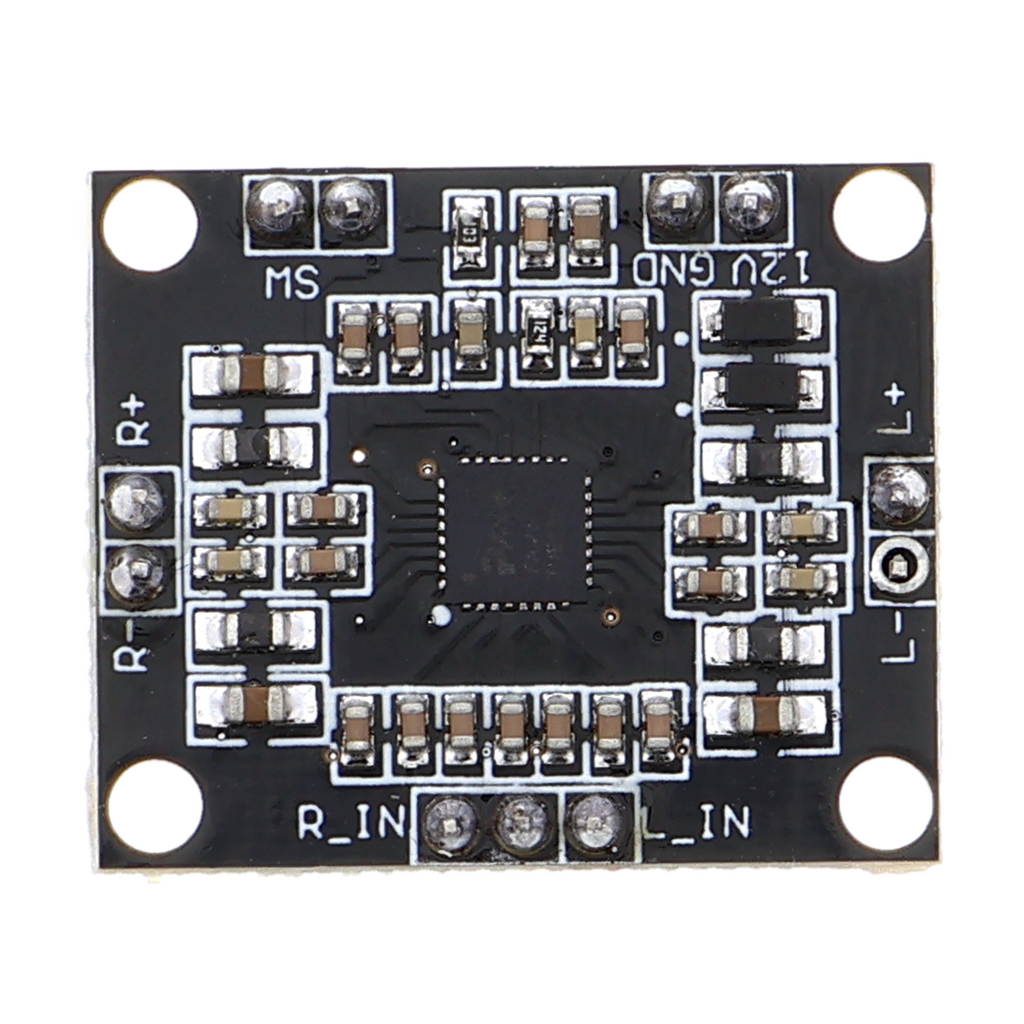

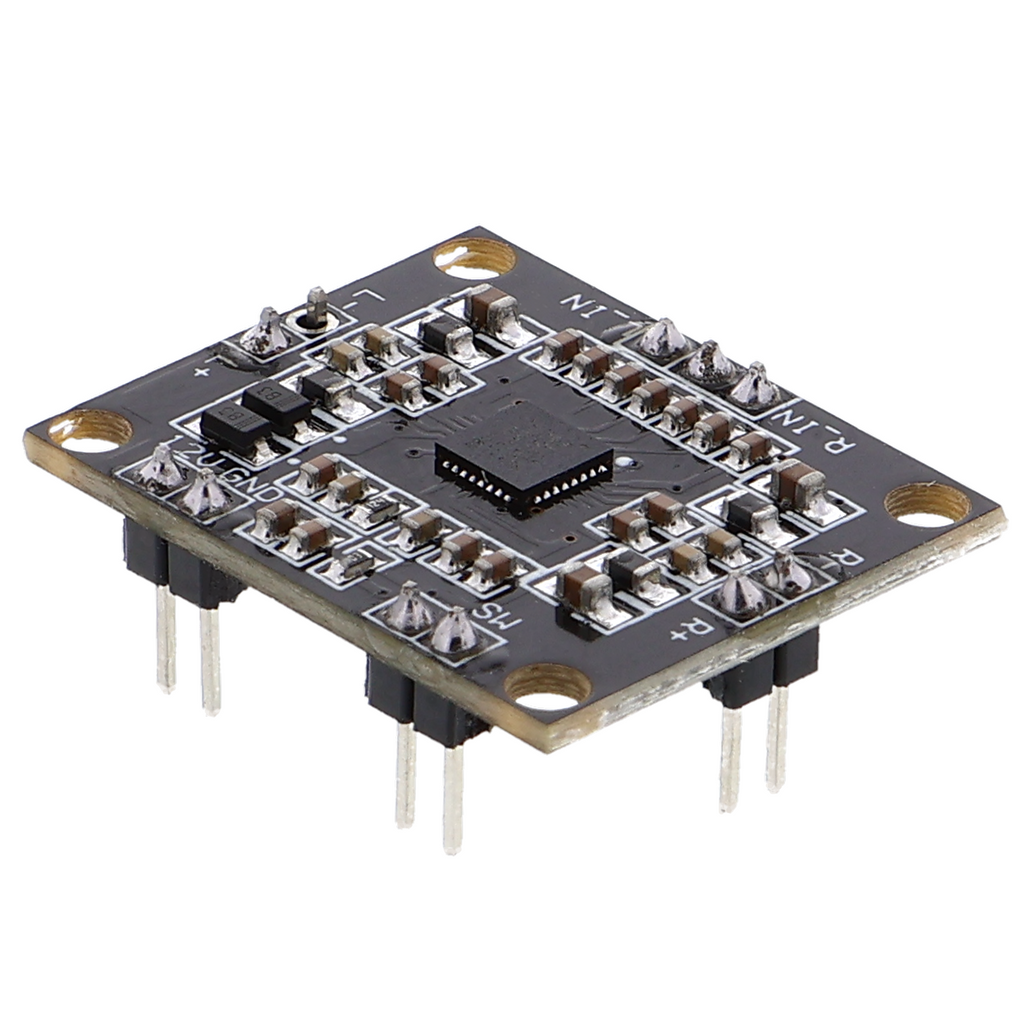

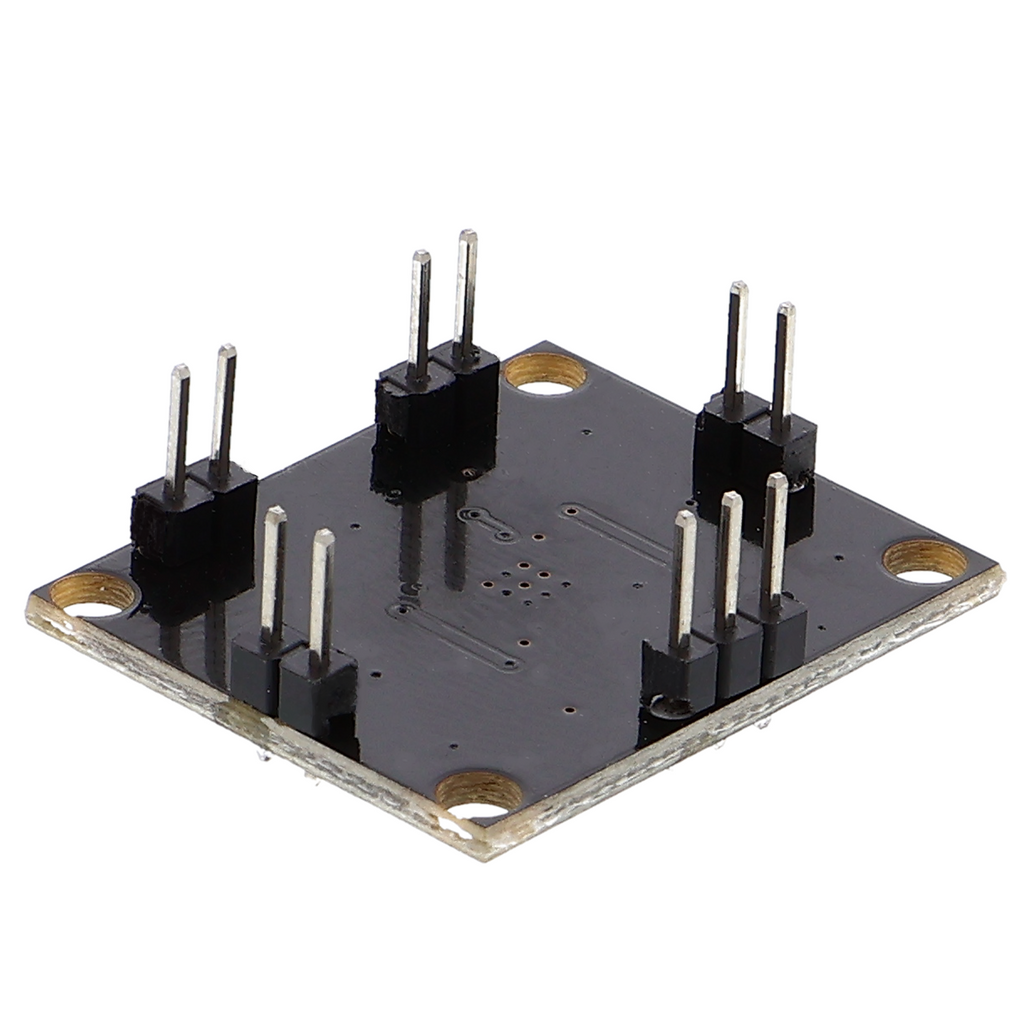

Amplificatore audio XH-M181, chip PAM8610, 2 canali, stereo

Panoramica del prodotto

• Amplificatore audio a due canali con chip PAM8610 per la riproduzione stereo
• Potenza di uscita 2 * 3 W su 4 Ω o 2 * 1,5 W su 8 Ω
• Sensibilità d’ingresso di 600 mV per la piena modulazione
• Tensione di esercizio da 2,5 a 5,5 V
• Ingressi audio bilanciati e sbilanciati
• Silenziamento tramite livello logico
• Struttura ultrapiatta, contatti con passo da 2,54 mm

Descrizione del prodotto

Un amplificatore audio con chip PAM8610 porta i segnali audio di lettori musicali, schede di sviluppo o tablet al livello necessario per gli altoparlanti. Il modulo amplifica indipendentemente due canali separati (stereo), occupando però uno spazio minimo sulla scheda. Il chip pilota altoparlanti da 4 ohm con 3 watt ciascuno o modelli da 8 ohm con 1,5 watt, una potenza sufficiente per altoparlanti miniaturizzati fino a piccoli altoparlanti da incasso.

Il modulo accetta i segnali in due varianti. Gli ingressi bilanciati (jack da 3,5 mm) sono adatti per collegamenti più lunghi senza segnali di disturbo, mentre i connettori d’ingresso sbilanciati sono indicati per percorsi brevi, ad esempio direttamente dalla scheda all’amplificatore. La piena modulazione si ottiene a partire da un segnale d’ingresso di 600 mV; pertanto, le sorgenti a bassa impedenza, come le uscite per cuffie di una scheda, non devono essere amplificate. Un ingresso logico per il silenziamento consente di ridurre il consumo energetico quando non viene riprodotta musica.

La tensione di esercizio compresa tra 2,5 e 5,5 V rende il modulo flessibile. Funziona sia con due batterie AA collegate in serie sia con la linea a 5 V di un Arduino o di un computer a scheda singola. La struttura ultrapiatta si adatta a custodie molto sottili; le due file di contatti hanno un passo di 2,54 mm e possono essere collegate a qualsiasi basetta millefori. Per il funzionamento servono soltanto un altoparlante adatto ed eventualmente una sorgente audio con un livello di uscita compatibile.

Avvertenza di sicurezza

Il modulo è destinato esclusivamente alla realizzazione di prototipi e a scopi di test e sviluppo e non è progettato per l’integrazione nella rete elettrica domestica. Livelli di uscita elevati possono causare danni all’udito in caso di esposizione prolungata; il volume deve essere regolato in modo che una normale conversazione rimanga comprensibile al di sopra del segnale in uscita.

Contenuto della confezione

• 1x amplificatore audio XH-M181, chip PAM8610, 2 canali, stereo
