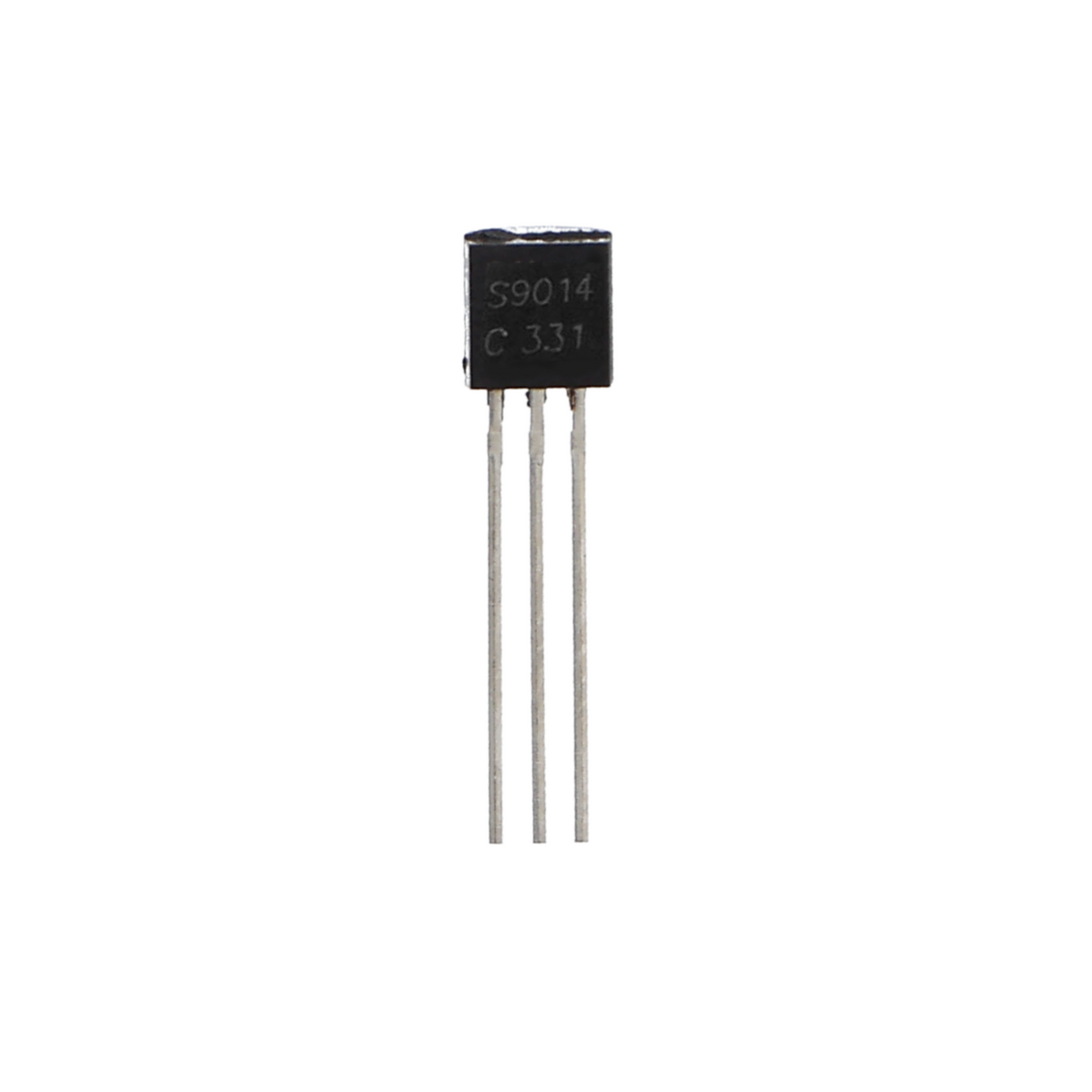

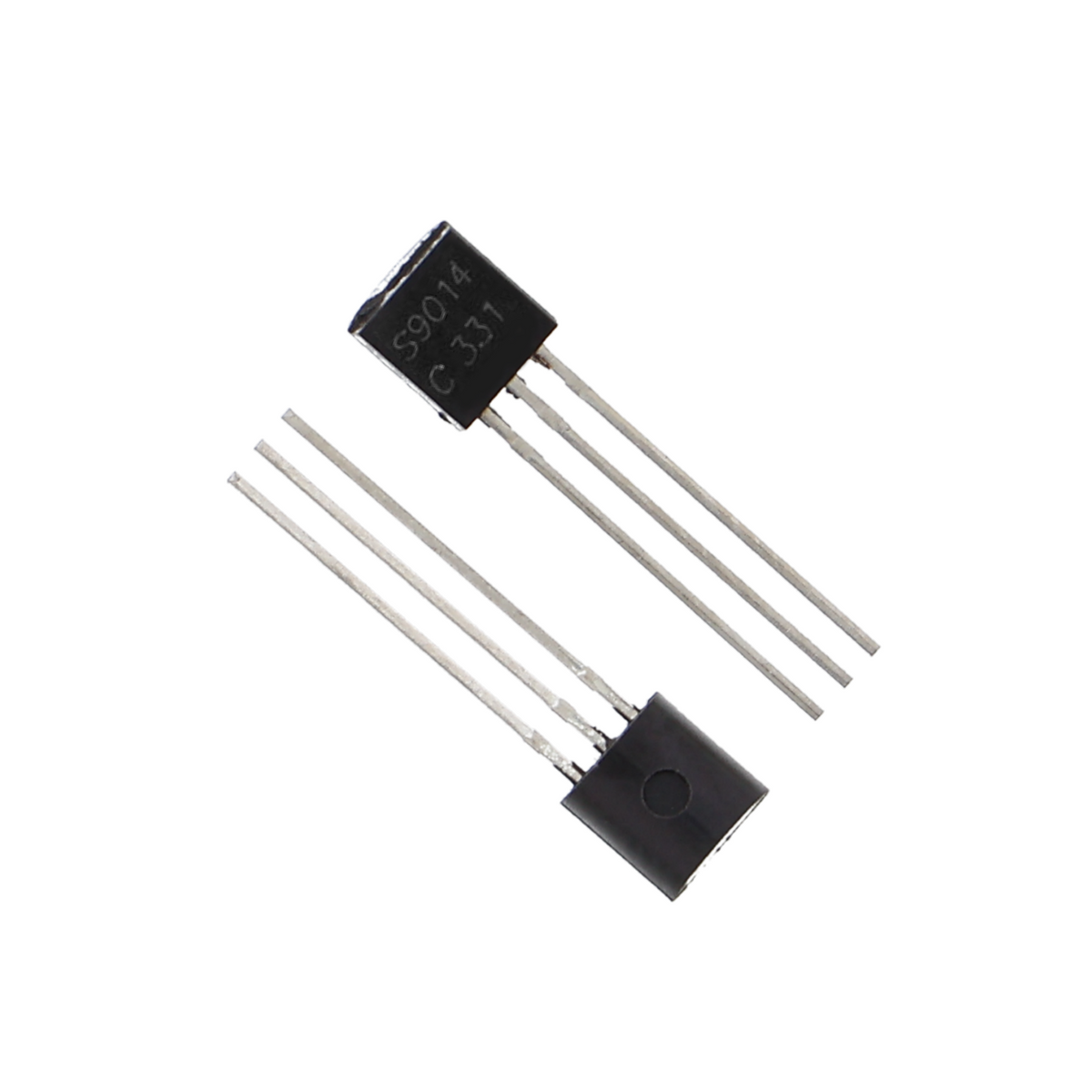

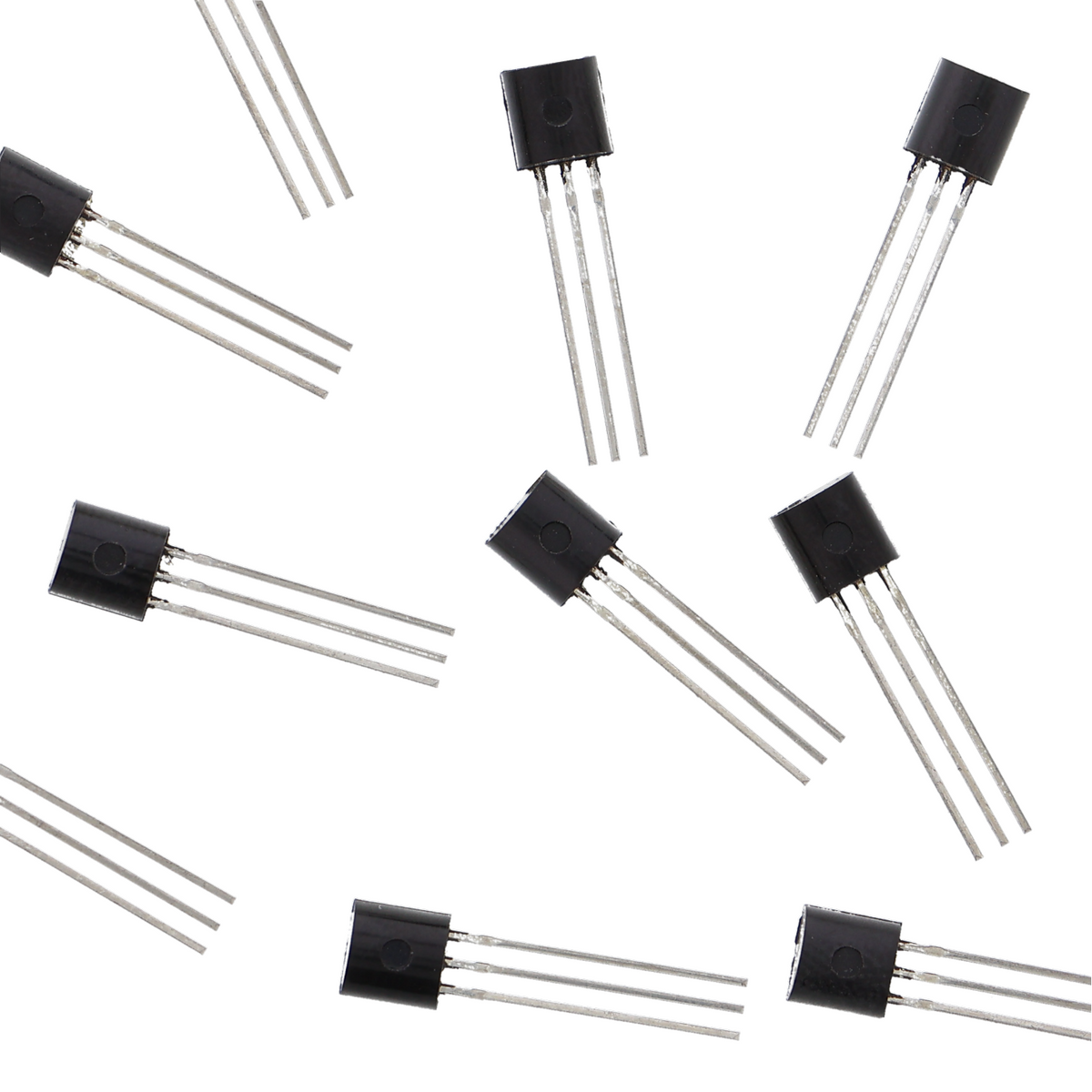

Transistor SS9014 S9014 - TO-92, 0,15 A/50 V, NPN

Présentation du produit

• Transistor NPN au format TO-92
• Courant maximal de 150 mA
• Tension de blocage de 50 V
• Gain en courant d’environ 100 à 600
• Convient aux applications de commutation et d’amplification jusqu’à des fréquences moyennes

Description du produit

Ce transistor NPN commute et amplifie les signaux dans des circuits jusqu’à une tension de blocage de 50 V. Le format TO-92 convient aux plaques d’essai perforées standard et aux platines d’expérimentation. Avec un courant de collecteur maximal de 150 mA, ce composant convient aux tâches de commutation, mais pas au pilotage direct de charges haute performance telles que des moteurs puissants ou des groupes de LED dont le courant total dépasse 150 mA.

Le principe de fonctionnement est classique : un faible courant à la base commande un courant plus important entre le collecteur et l’émetteur. Le gain en courant se situe entre 100 et 600, ce qui suffit largement pour les signaux logiques typiques de 5 V ou 3,3 V. Comme la tension collecteur-émetteur est inférieure à 0,2 V en saturation, le transistor fonctionne comme un interrupteur électronique presque idéal.

Ce composant est souvent utilisé dans la logique des circuits, par exemple pour inverser les sorties numériques de microcontrôleurs ou pour piloter des signaux à tension plus élevée, tant que la charge reste inférieure à 150 mA. Il sert également à amplifier les signaux de capteurs, par exemple pour amener les courants de photodiodes ou les faibles signaux audio à des niveaux exploitables.

Le transistor nécessite une polarisation de base ou une résistance série de base pour être commandé, afin de stabiliser le point de fonctionnement. Pour piloter directement des charges de plus de 50 V ou des courants supérieurs à 150 mA, un transistor plus puissant est nécessaire. Les applications haute fréquence au-delà de quelques mégahertz ne sont pas l’objectif de ce composant.

Consignes de sécurité

En cas de polarité incorrecte ou de surtension, le transistor est détruit. Ce composant est destiné exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement, et non à une installation dans le réseau électrique domestique. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés ; en cas de doute, consulte un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* Transistor S9014 - TO-92, 0.15A/50V, NPN
