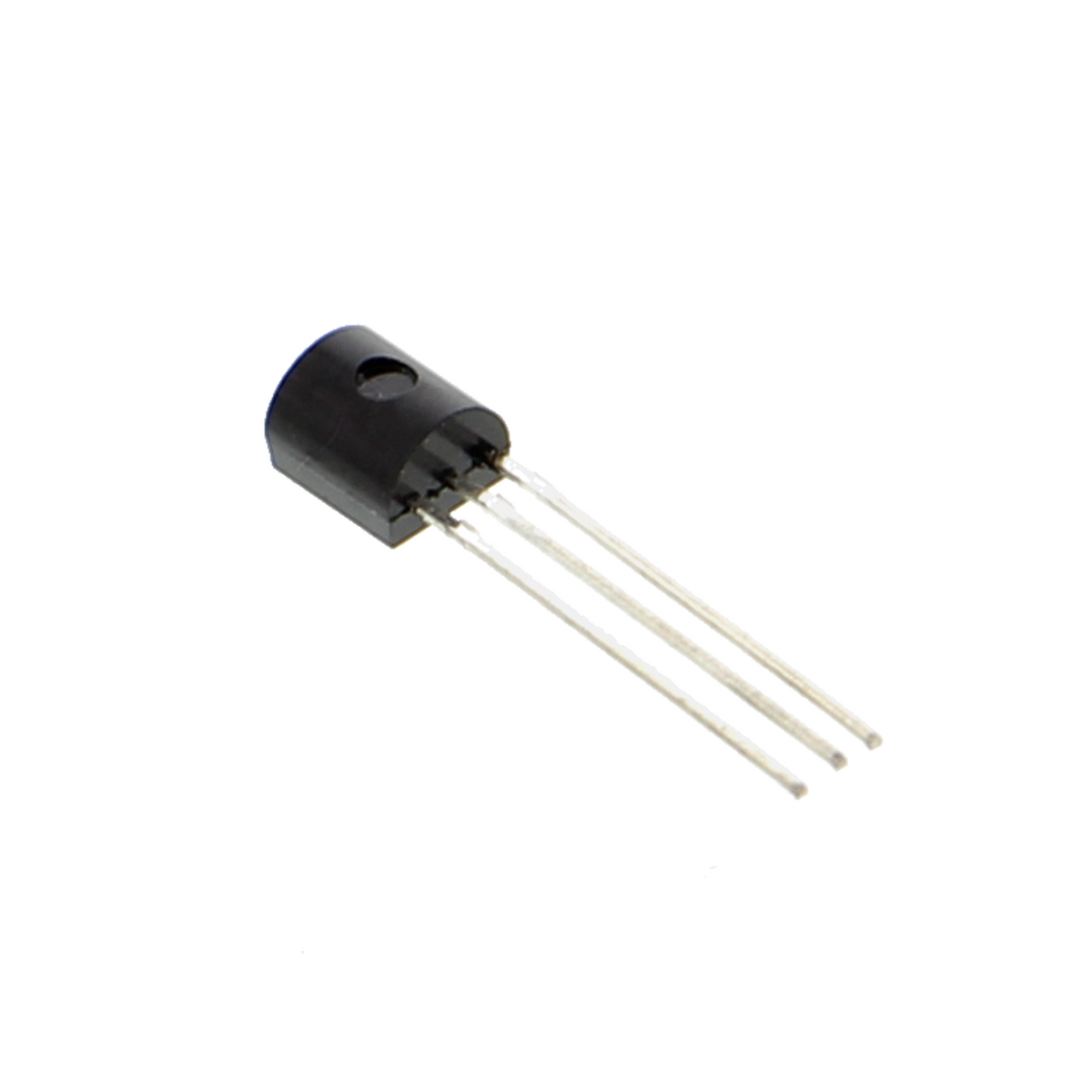

Transistor bipolaire NPN BC547 45V, 0,1A, TO-92

Présentation du produit

• Transistor bipolaire NPN pour les applications de commutation et l’amplification des signaux
• Tension inverse max. 45 V
• Courant de collecteur max. 0,1 A
• Boîtier TO-92 à trois broches
• Gain en courant typique de 200, indépendant de la fréquence jusqu’à environ 100 MHz

Description du produit

Le BC547 est un transistor bipolaire NPN en boîtier TO-92, destiné à une utilisation universelle dans les circuits et comme amplificateur de signaux. Ce composant fonctionne avec une tension inverse maximale de 45 volts et un courant de collecteur allant jusqu’à 0,1 ampère, ce qui le prédestine aux signaux faibles et aux circuits de commande soumis à de faibles charges.

Le transistor amplifie le courant de base en courant de collecteur avec un gain typique d’environ 200. Utilisé comme amplificateur, il permet de commander le signal d’entrée avec des courants nettement inférieurs à ceux qui circulent côté sortie, de sorte que de faibles signaux de capteurs ou des signaux logiques peuvent être utilisés directement pour piloter des sorties. Le BC547 convient également aux circuits plus rapides jusqu’à environ 100 MHz.

Le transistor est utilisé dans des circuits logiques pour inverser des signaux ou piloter des charges, ainsi que dans des étages d’amplification audio ou des amplificateurs de mesure pour capteurs. Un cas d’utilisation classique consiste à mettre en mémoire tampon les sorties d’un microcontrôleur afin de piloter, par exemple, des relais, des ensembles de LED plus puissants ou des moteurs avec des courants supérieurs à ceux fournis par le contrôleur lui-même. Dans les circuits de détection et de mesure également, le BC547 peut remplacer des circuits intégrés plus complexes lorsqu’une simple amplification ou une transition de commutation suffit.

Le collecteur peut conduire au maximum 0,1 A. Pour des courants plus élevés, il faut utiliser un transistor capable de supporter un courant supérieur. Par ailleurs, les cartes microcontrôleur standard comme Arduino et similaires fournissent sans problème les courants de base nécessaires, de sorte qu’aucun effort supplémentaire n’est requis pour le pilotage.

Consigne de sécurité

Les transistors sont sensibles aux décharges électrostatiques (ESD) et doivent être stockés et manipulés à l’abri des charges électrostatiques. Ce composant est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement, et ne convient pas au fonctionnement continu ni à l’intégration dans des produits de consommation. En cas de doute concernant le câblage correct, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* Transistor BC547 NPN, transistor bipolaire 45 V, 0,1 A, TO-92
