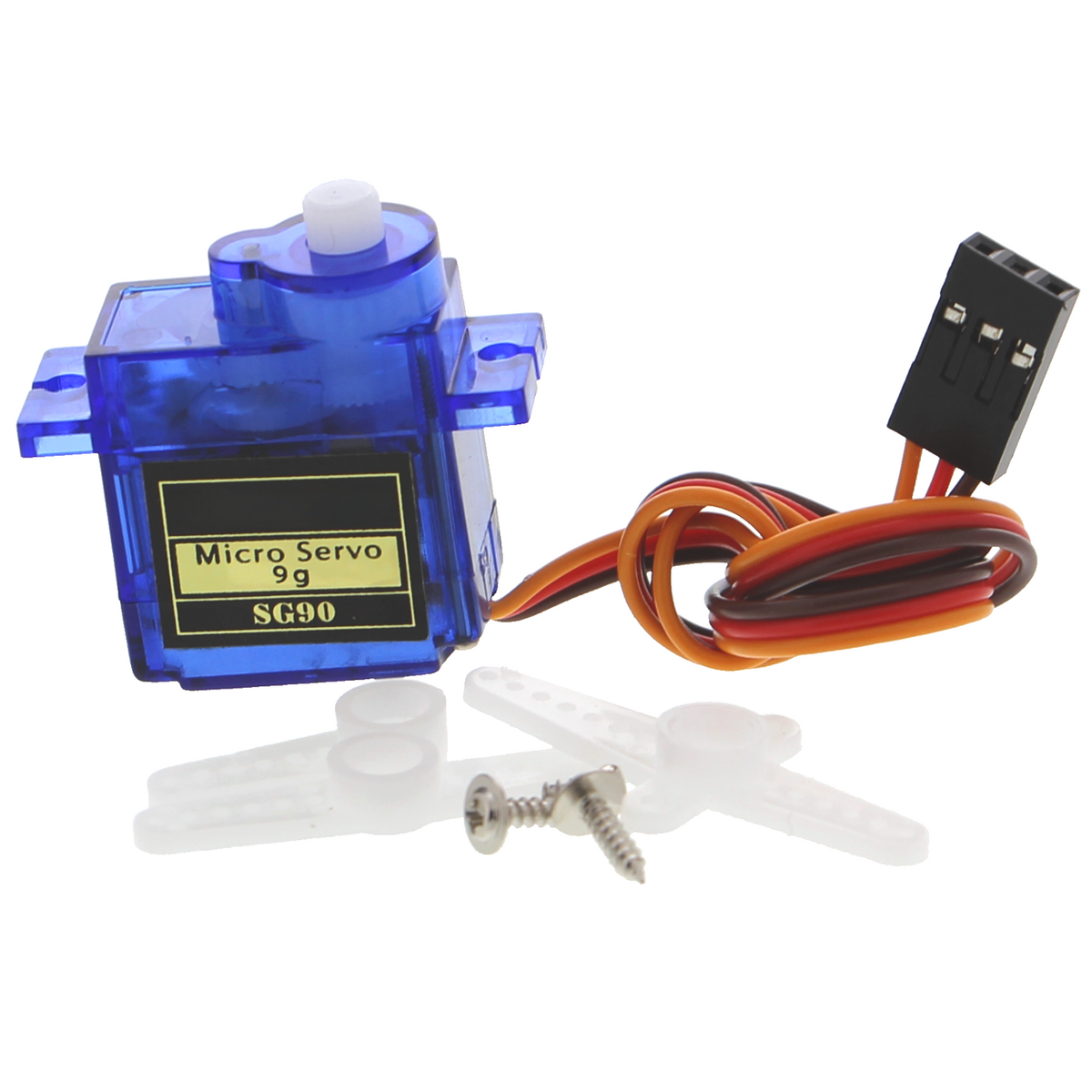

Servomoteur Funduino SG90 (voir TowerPro)

Présentation du produit

• Microservomoteur avec angle de rotation d’environ 180°, poids de 9 g
• Commande PWM via une seule broche numérique
• Tension de fonctionnement de 3,5 à 6 V
• Connecteur JR avec ligne de signal intégrée
• Boîtier en plastique avec engrenage en POM
• Contenu de la livraison : moteur, palonnier, vis de fixation

Description du produit

Ce servomoteur fait tourner un arbre de sortie jusqu’à un angle prédéfini et maintient automatiquement sa position. Un moteur à courant continu entraîne l’arbre par l’intermédiaire d’un engrenage en plastique, tandis qu’un potentiomètre détecte la position actuelle. L’électronique de commande interne ajuste le moteur jusqu’à ce que la position souhaitée soit atteinte.

Le signal de commande est transmis par PWM via une seule ligne de signal ; une sortie numérique d’un microcontrôleur suffit. La durée de l’impulsion détermine directement l’angle de rotation. Les trois fils (alimentation, signal, masse) passent par le connecteur compatible JR, de sorte qu’une seule connexion est nécessaire.

Le faible poids de 9 g et le format compact permettent une utilisation dans des mécanismes légers tels que des supports de caméra, des directions de véhicules miniatures ou des prototypes de robotique. La capacité de couple de blocage ne convient pas aux charges élevées permanentes ni aux mouvements de rotation continus.

Le fonctionnement est possible avec des tensions comprises entre 3,5 et 6 V. Le raccordement à des cartes de microcontrôleur 5 V est possible, tout comme à des packs d’accumulateurs 4,8 V pour véhicules miniatures. Si tu utilises des systèmes 3,3 V, vérifie la limite de tension inférieure, car les performances diminuent dans ce cas.

Consigne de sécurité

Une inversion de polarité peut endommager le servo ; vérifie l’affectation des broches du connecteur avant le branchement. L’engrenage peut être endommagé en cas de surcharge ou de blocage de l’arbre ; ne le fais pas tourner jusqu’en butée. Ce produit est exclusivement destiné à la réalisation de prototypes ainsi qu’à des fins de test et de développement, et non au fonctionnement continu sur des circuits électriques domestiques.

Contenu de la livraison

• Servomoteur Funduino SG90 (comparable au TowerPro)
