Relais radio - commande de moteur - inversion de polarité - récepteur et télécommande - 12 V, 433 MHz

Présentation du produit

• Commande de moteur radiocommandée sous forme de module récepteur avec inversion de polarité pour moteurs à courant continu jusqu’à 3 A
• Réception des signaux radio dans la bande ISM de 433 MHz
• Deux sorties relais pour inverser le sens de rotation
• Tension de fonctionnement de 12 V CC
• Portée jusqu’à 100 m (en champ libre)

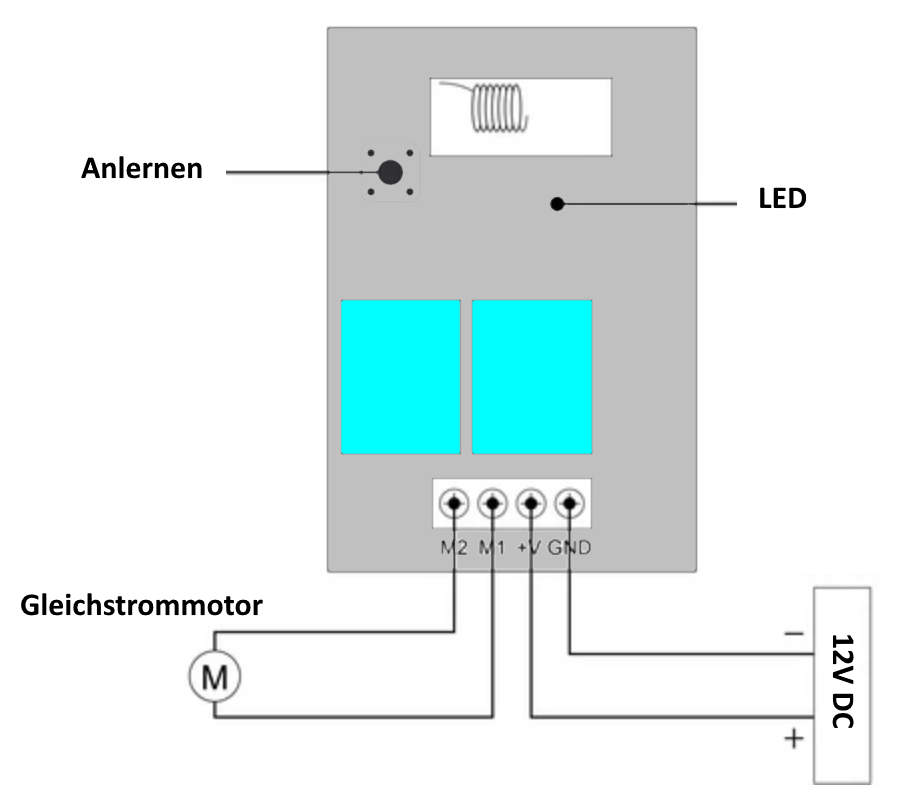

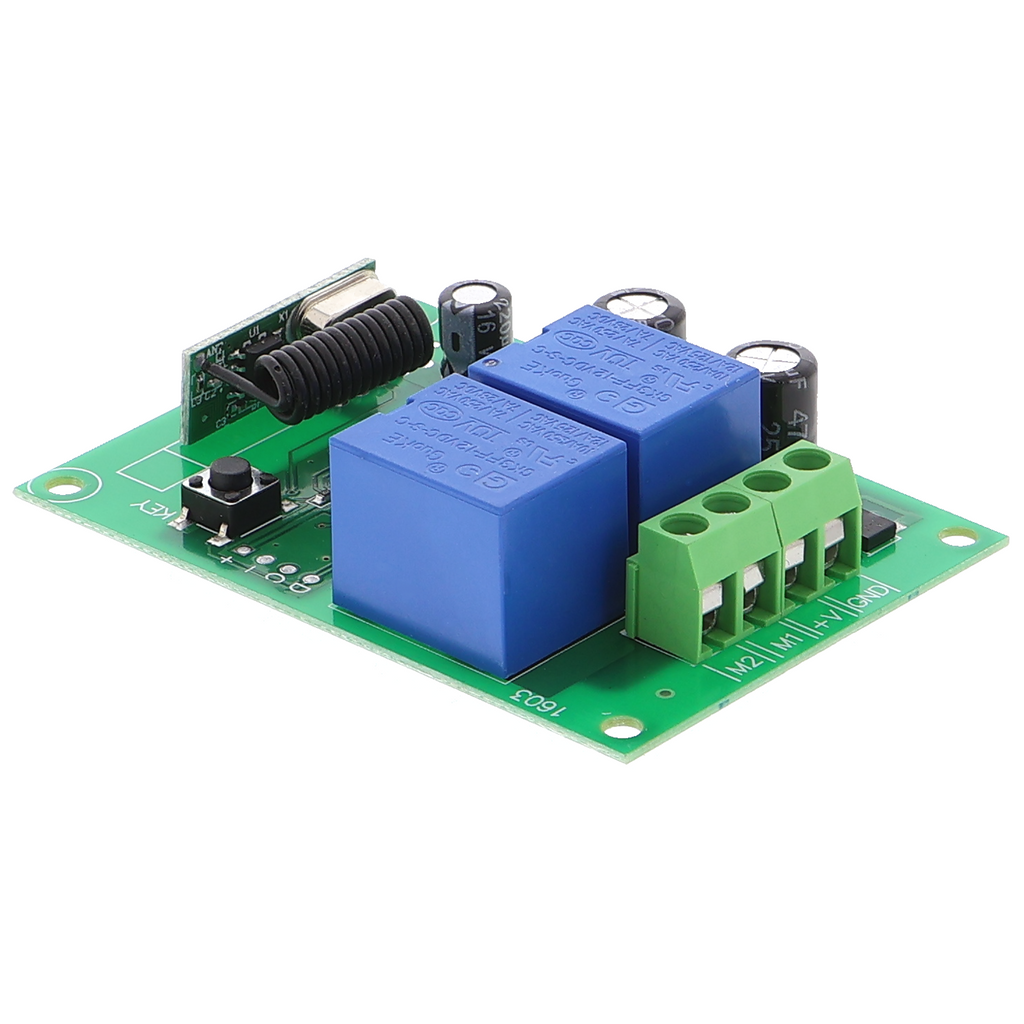

• Carte compacte avec borniers à vis pour un câblage direct

Description du produit

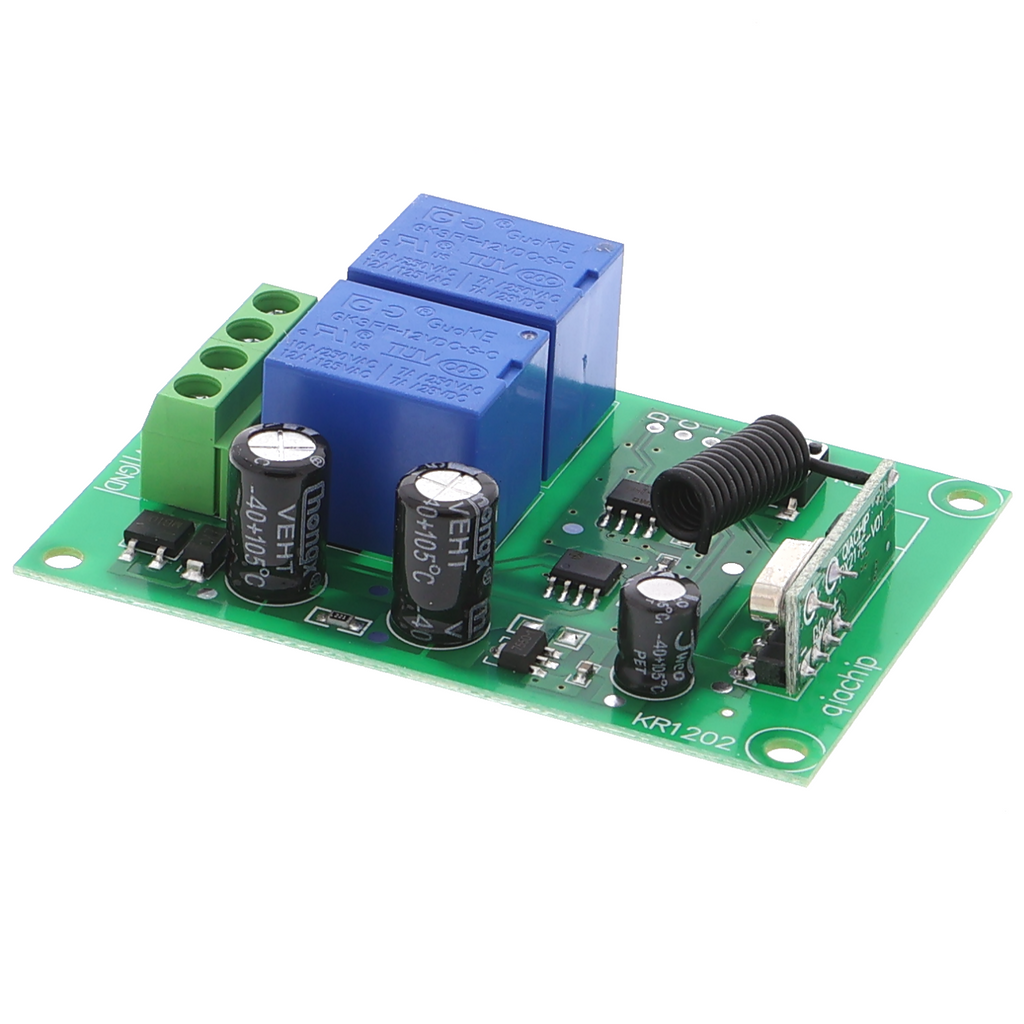

Ce relais radio est un module récepteur destiné à la commande sans fil de moteurs, avec inversion de polarité intégrée. Grâce à ses deux sorties relais, le sens de rotation d’un moteur à courant continu peut être inversé à distance, sans devoir installer de câblage pour le signal de commande. Le module fonctionne dans la bande ISM de 433 MHz et offre une portée allant jusqu’à 100 m en espace ouvert.

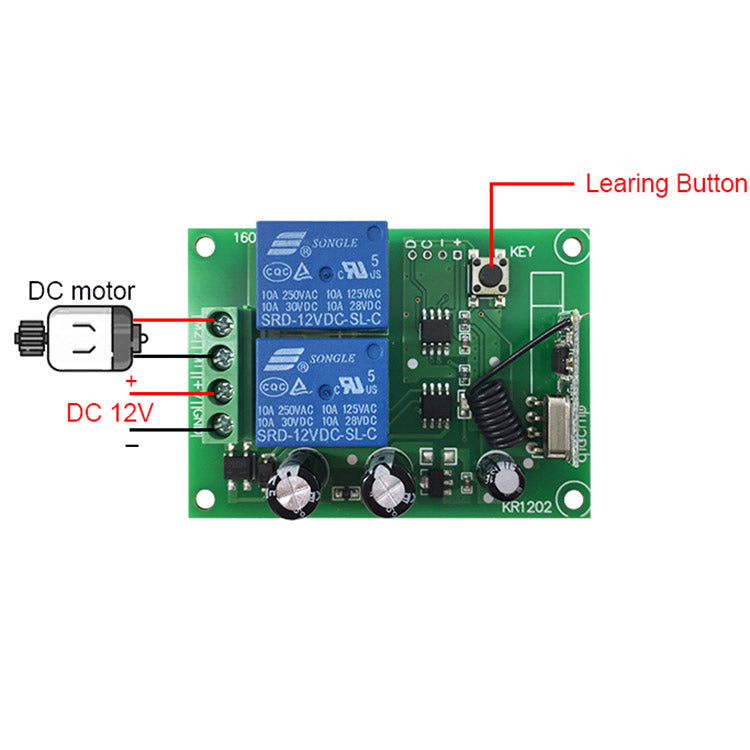

Les deux relais commutent indépendamment et permettent ainsi de commander un circuit en pont pour moteur. Le courant du moteur circule directement par les contacts des relais, dont la capacité de charge est de 3 A par sortie. Ils permettent donc de commuter de petits à moyens moteurs à courant continu, des électroaimants ou des vérins électriques. La tension de fonctionnement de 12 V est fournie de l’extérieur via un bornier à vis.

Les applications typiques comprennent la commande à distance de modèles réduits, la commande sans fil de machines-outils sur l’établi, l’automatisation de portes d’armoires dans des caissons insonorisés ou la commande de vannes de vérins depuis le poste de commande. Le module permet également un arrêt d’urgence via un débrayage radiocommandé, si les exigences de sécurité l’autorisent.

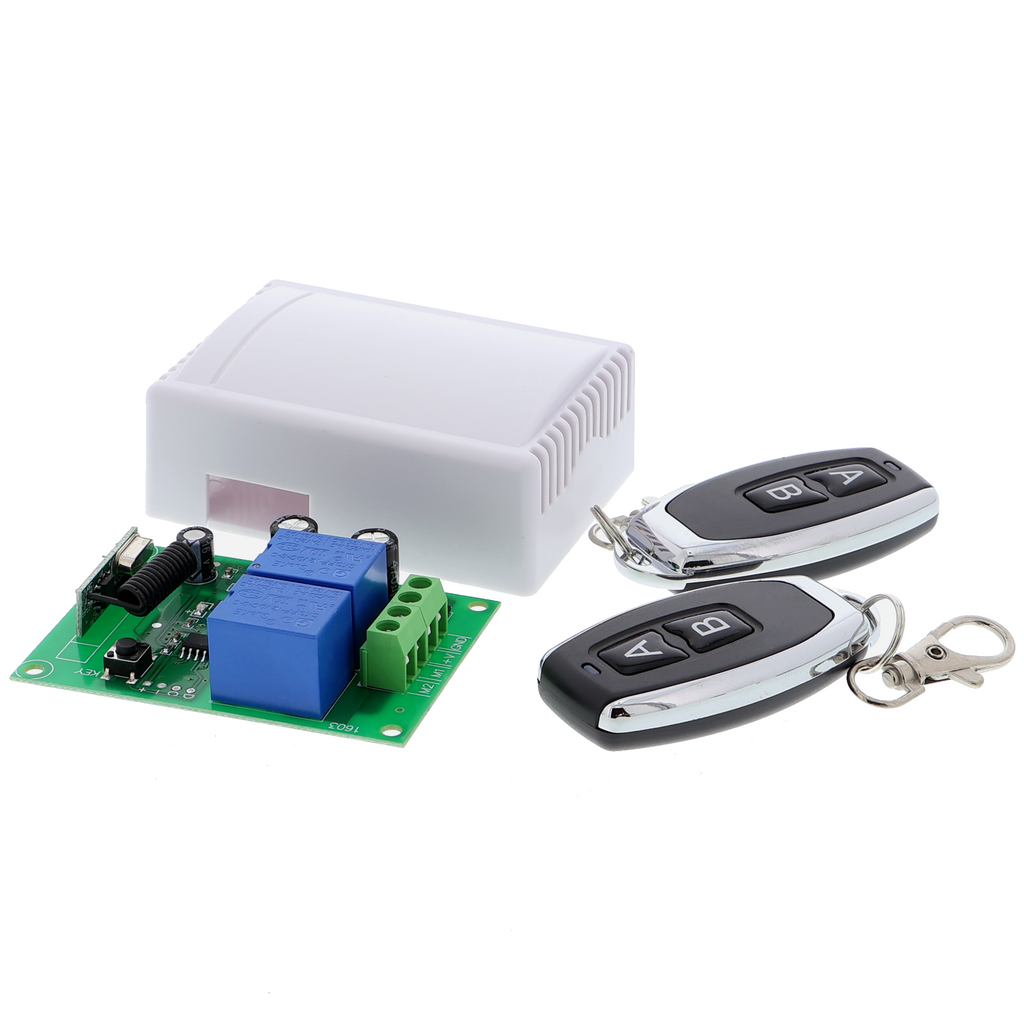

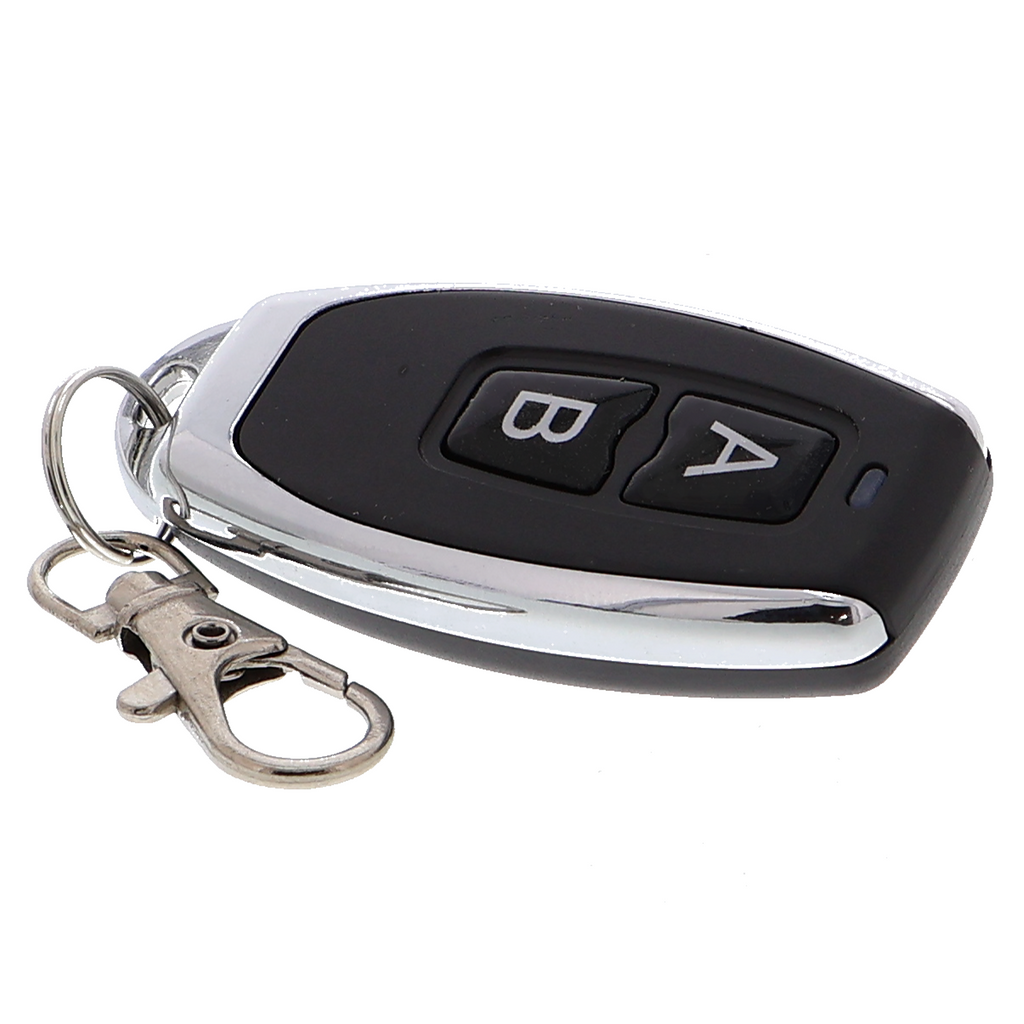

Une télécommande radio équipée d’un émetteur compatible fonctionnant sur la même fréquence est requise. Une source séparée de 12 V CC, capable de fournir le courant nécessaire au moteur, est nécessaire pour alimenter le moteur. Les tensions et courants commutés ne doivent pas dépasser les spécifications des relais, faute de quoi leur durée de vie serait considérablement réduite.

Consigne de sécurité

Les tensions moteur supérieures à 12 V ou les courants supérieurs à 3 A par sortie ne doivent pas être commutés. Ce module n’est pas destiné à être installé dans le circuit électrique domestique et sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés ; en cas de doute concernant l’alimentation électrique ou le câblage du moteur, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* Relais radio - Commande de moteur - Inversion de polarité - Récepteur et télécommande - 12V, 433 MHz
