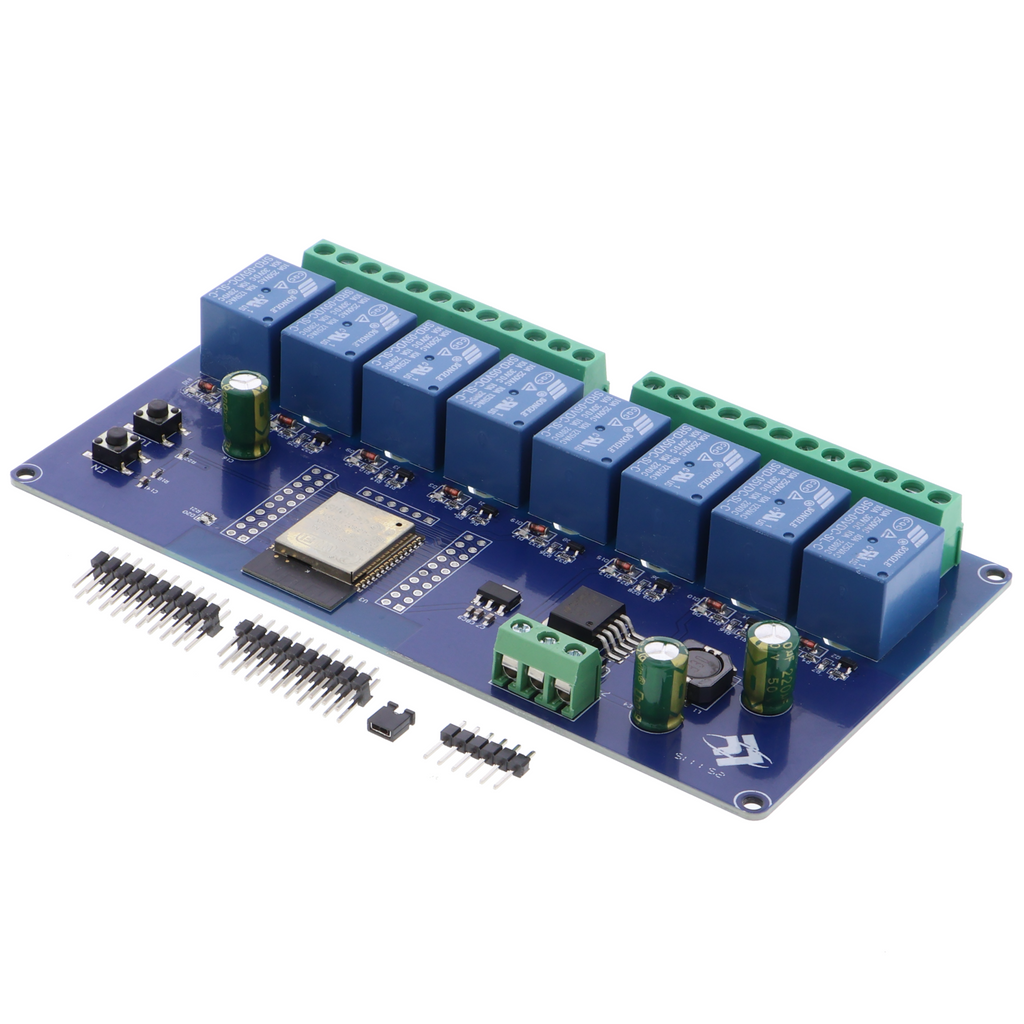

Relais ESP32 Wi-Fi Bluetooth BLE à 8 canaux

Module relais ESP32 WIFI Bluetooth BLE 8 canaux

Le module ESP32 DC5-30V WIFI Bluetooth BLE à 8 canaux est un module relais doté d’un microcontrôleur ESP32 intégré pour les applications de commande sans fil, les projets IoT et les applications domotiques. Grâce à ses huit canaux de relais, plusieurs consommateurs peuvent être commutés indépendamment les uns des autres.

Le module prend en charge le WLAN et le Bluetooth BLE. Il est ainsi possible de mettre en œuvre ses propres systèmes de commande, automatisations ou solutions de commutation pilotées par application. L’ESP32 intégré convient également aux programmations et extensions personnalisées, par exemple avec l’Arduino IDE.

Les sorties des relais peuvent être raccordées facilement au moyen des borniers à vis. Des broches de l’ESP32 sont également accessibles, ce qui permet d’intégrer des capteurs, des boutons-poussoirs ou d’autres modules dans ses propres projets. Le module constitue donc un bon choix pour les prototypes, les tâches d’automatisation et les projets de commande sans fil.

Attention : lors de la commutation de tensions élevées, notamment de la tension secteur, les consignes de sécurité en vigueur doivent être respectées. Les travaux sur la tension secteur doivent être effectués uniquement par des personnes qualifiées.

Attention : le module relais ESP32 à 8 canaux se programme à l’aide d’un adaptateur USB-UART externe. La programmation peut par exemple être effectuée avec l’Arduino IDE. Pour cela, le package de cartes ESP32 doit être installé dans l’Arduino IDE.

• Programmation via l’Arduino IDE
• Package de cartes ESP32 requis
• Adaptateur USB-UART externe nécessaire
• Relier TX et RX avec un niveau de signal de 3,3 V
• Pour le téléversement, maintenir IO0 enfoncé et déclencher une réinitialisation

Après le téléversement, les huit relais peuvent être commandés directement via les GPIO de l’ESP32. Le module convient ainsi à ses propres tâches de commutation, aux commandes WLAN et aux projets d’automatisation.

Caractéristiques et données techniques :

• Type de produit : module relais ESP32 à 8 canaux
• Microcontrôleur : ESP32-WROOM-32E
• Connexion sans fil : WLAN et Bluetooth BLE
• WLAN : 2,4 GHz
• Bluetooth : Bluetooth Low Energy
• Nombre de relais : 8 canaux
• Tension d’alimentation : DC 5V à 30V
• Type de relais : relais 5V
• Connexions des relais : borniers à vis
• Contacts de commutation : COM, NO et NC pour chaque relais
• Puissance de commutation des relais : jusqu’à 10 A sous 250 V AC ou 30 V DC
• Mémoire flash : 4 MB
• Indicateurs d’état : LED d’état des relais et LED programmable
• Boutons : Reset et entrée numérique 0
• Programmation : via interface UART
• Compatible avec : l’Arduino IDE et les environnements de développement ESP32
• Domaines d’application : maison connectée, IoT, automatisation et commandes sans fil
• Longueur : env. 148 mm
• Largeur : env. 80 mm
• Hauteur : env. 15 mm
• Poids : env. 140 g

Contenu de la livraison :

• 1x module relais ESP32 DC5-30V WIFI Bluetooth BLE à 8 canaux
• 2x barrette de broches double à souder
• 1x barrette de broches simple à souder
