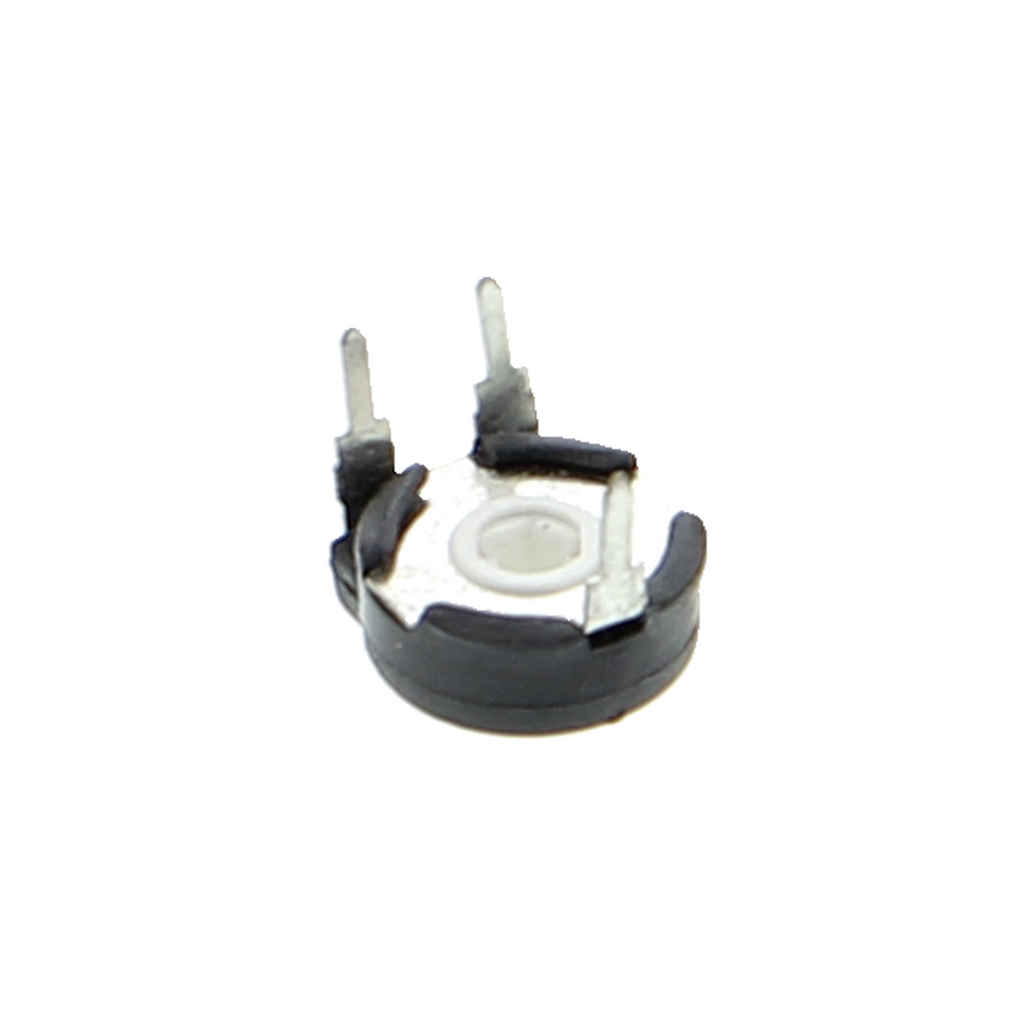

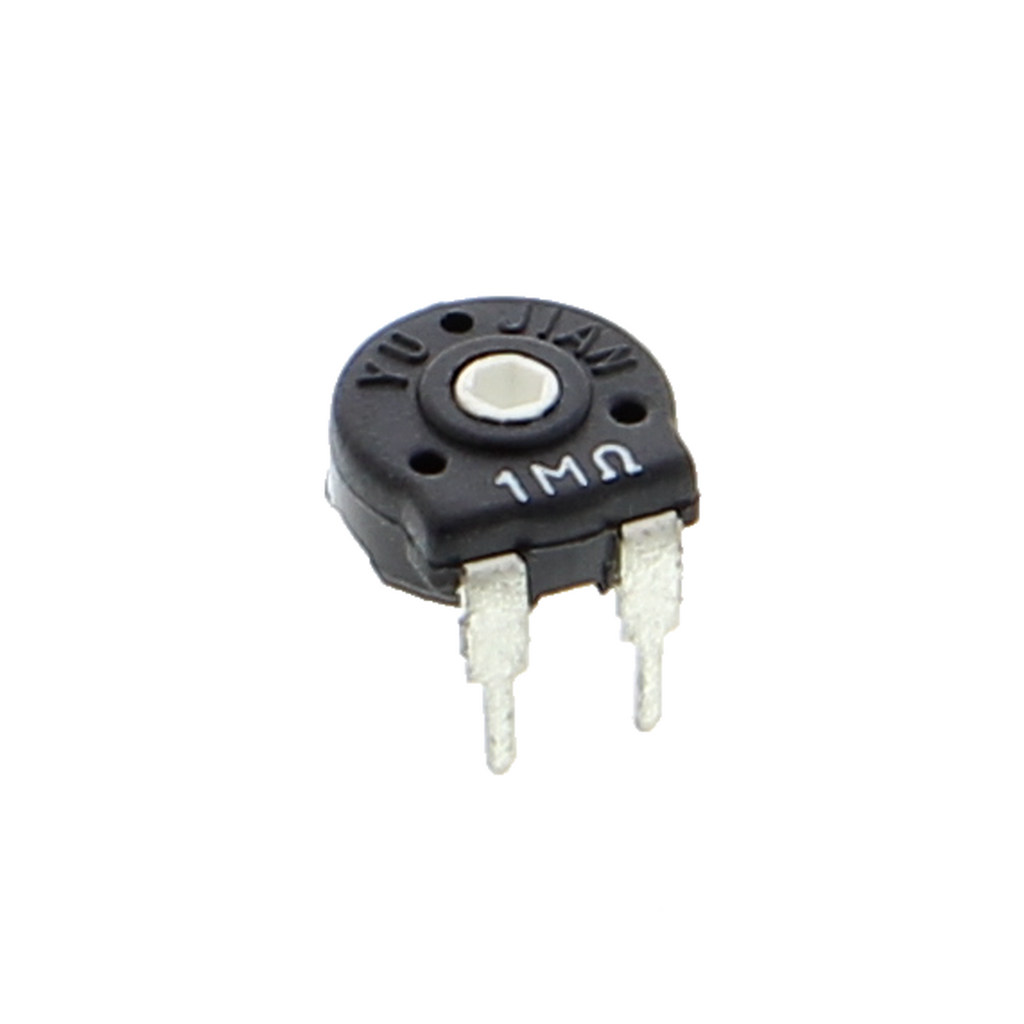

Potentiomètre rotatif / potentiomètre de réglage / potentiomètre ajustable, horizontal, 1M Ohm

Vue d’ensemble du produit

• Potentiomètre ajustable d’une valeur nominale de 1 MΩ, montage horizontal
• Réglage par tournevis à six pans creux, Single-Turn
• Trois broches à souder (THT), linéaire, tolérance ±30 %
• Puissance maximale de 0,1 W sous 50 V maximum
• Pour le réglage fin et l’étalonnage dans les circuits

Description du produit

Ce potentiomètre ajustable sert au réglage fin et à l’étalonnage dans les circuits électroniques. La résistance réglable possède une valeur nominale de 1 MΩ et se règle à l’aide d’une empreinte six pans creux avec un tournevis adapté. Le modèle Single-Turn permet d’effectuer le réglage complet en un seul tour.

Trois broches à souder relient le composant au circuit imprimé. Deux broches sont connectées aux extrémités de la piste résistive linéaire, et la troisième au curseur mobile. Lors de la rotation, le rapport de résistance varie proportionnellement à l’angle de rotation. Le montage horizontal maintient solidement le boîtier plat et ses broches disposées sur la carte, tandis que le réglage six pans reste accessible par le dessus.

Cette version est conçue pour une puissance maximale de 0,1 W sous des tensions allant jusqu’à 50 V. Avec sa tolérance de ±30 %, ce potentiomètre ajustable convient au réglage de tensions de référence, de facteurs d’amplification ou de constantes de temps dans les circuits de mesure et de commande. Les réglages fréquents par les utilisateurs finaux ne sont pas prévus en raison de la durée de vie mécanique limitée. Aucun composant supplémentaire n’est nécessaire pour le fonctionnement : le potentiomètre ajustable se soude directement dans le circuit.

Consigne de sécurité

Ce composant est exclusivement destiné à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Aucune polarité n’est requise ; il convient toutefois de vérifier le câblage choisi avant la soudure. En cas de doute sur l’utilisation correcte, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* Potentiomètre rotatif / potentiomètre de réglage / potentiomètre ajustable, montage horizontal, 1 MΩ
