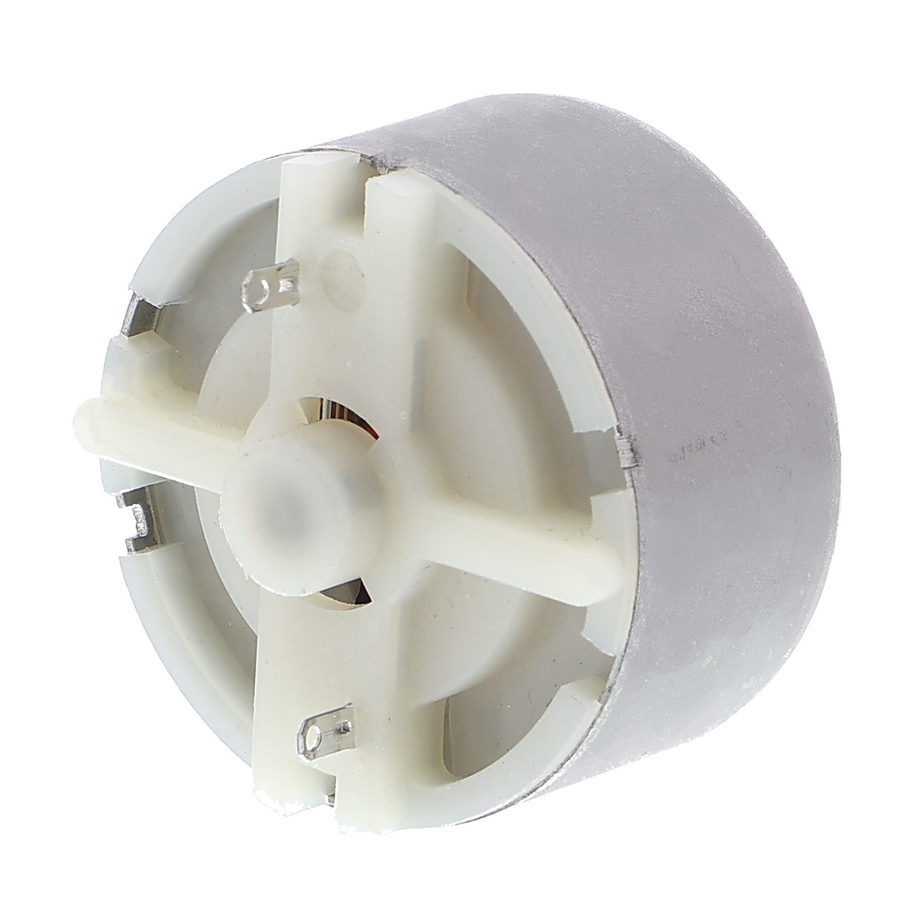

Moteur CC 6V RF-500-12560

Présentation du produit

• Moteur à courant continu à balais pour une tension nominale de 6 V
• Atteint jusqu’à 2100 tours par minute à vide
• Boîtier métallique, 32,20 mm de diamètre et 33,35 mm de hauteur
• Arbre d’entraînement de 2 mm d’épaisseur et de 8,7 mm de longueur utile
• Connexion par deux languettes à souder, sens de rotation réversible en inversant la polarité
• Plage de tension de fonctionnement de 1,5 V à 12 V

Description du produit

Ce moteur à courant continu doté d’un boîtier métallique transforme directement l’énergie électrique en mouvement rotatif. Sa conception à balais permet une mise en œuvre simple, sans électronique de commande intégrée. Le courant et le sens de rotation dépendent uniquement de la tension appliquée aux deux languettes à souder ; l’inversion de la polarité entraîne l’inversion du sens de rotation.

Le moteur fonctionne avec une tension continue comprise entre 1,5 V et 12 V ; sa tension nominale est de 6 V. Pour une utilisation avec un microcontrôleur, un circuit de commande tel qu’un transistor ou un pont en H est nécessaire, car le moteur nécessite davantage de courant qu’une sortie numérique ne peut en fournir directement.

Ses dimensions réduites et sa connexion simple rendent ce moteur adapté aux petits montages mécaniques. Il est souvent utilisé dans les projets de modélisme, les entraînements simples et la formation technique. L’arbre d’entraînement de 8,7 mm de long peut accueillir des engrenages, des rouleaux ou des hélices.

Une alimentation d’au moins 1,5 V et un circuit de commande sont nécessaires pour le piloter avec un microcontrôleur. Les languettes à souder doivent être reliées aux câbles d’alimentation.

Consignes de sécurité

Ce moteur est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement. Il est interdit de l’alimenter directement depuis l’installation électrique domestique. Pour toute intervention à proximité de l’installation électrique, consultez un électricien qualifié, notamment en cas de doute avant la mise en service.

Contenu de la livraison

• 1x moteur CC 6V RF-500-12560
