Module thermocouple MAX6675 type K - convertisseur de température numérique (SPI) avec sonde

Présentation du produit

• Module de mesure numérique pour thermocouples de type K
• Plage de mesure de la température : -200 à +1024 °C
• Interface SPI, connexion directe aux cartes à microcontrôleur
• Résolution de 12 bits pour des mesures précises
• Connecteur pour thermocouple permettant une fixation rapide du capteur
• Compensation de soudure froide déjà intégrée

Description du produit

Un module de mesure pour thermocouple avec interface SPI convertit les signaux de tension analogiques des thermocouples de type K en valeurs de température numériques. Le module ne nécessite que trois fils de connexion vers une carte à microcontrôleur : alimentation, masse et ligne de données. La compensation de soudure froide fonctionne automatiquement, ce qui évite les calibrages et permet de disposer directement de la plage de mesure de -200 à +1024 °C.

La résolution de 12 bits permet d’effectuer des mesures avec une précision d’environ 0,25 °C dans la plage de fonctionnement. Le module communique via le bus SPI, ce qui permet de connecter plusieurs capteurs en parallèle à différentes broches CS d’un contrôleur, sans avoir à faire passer de ligne de connexion supplémentaire. Le transfert de données est également suffisamment rapide pour des enregistrements de mesure continus.

Au quotidien en laboratoire, le module est utilisé pour surveiller la température d’éléments chauffants, réguler des processus dans des montages expérimentaux, tester des sources de froid ou de chaleur ainsi que réaliser des acquisitions de données à long terme. Par exemple, si Tu construis un four de laboratoire à température variable, Tu peux utiliser le module pour relever la température actuelle et en déduire des commandes destinées au chauffage ou au refroidissement.

Un thermocouple de type K, disponible séparément, est indispensable et se connecte au connecteur du module. Le module lui-même nécessite une tension d’alimentation de 3,3 à 5 V et peut être utilisé directement avec des cartes 5 V. Avec les systèmes 3,3 V, aucun convertisseur de niveau n’est nécessaire, car les lignes SPI du module prennent également en charge la logique 3,3 V.

Consigne de sécurité

Les thermocouples soumis à de fortes températures peuvent présenter des arêtes de rupture tranchantes ; le port de gants de protection est obligatoire. Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux tests et au développement, et ne convient pas à une installation dans des circuits électriques domestiques. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés ; en cas de doute concernant l’intégration dans des systèmes existants, fais appel à un électricien qualifié.

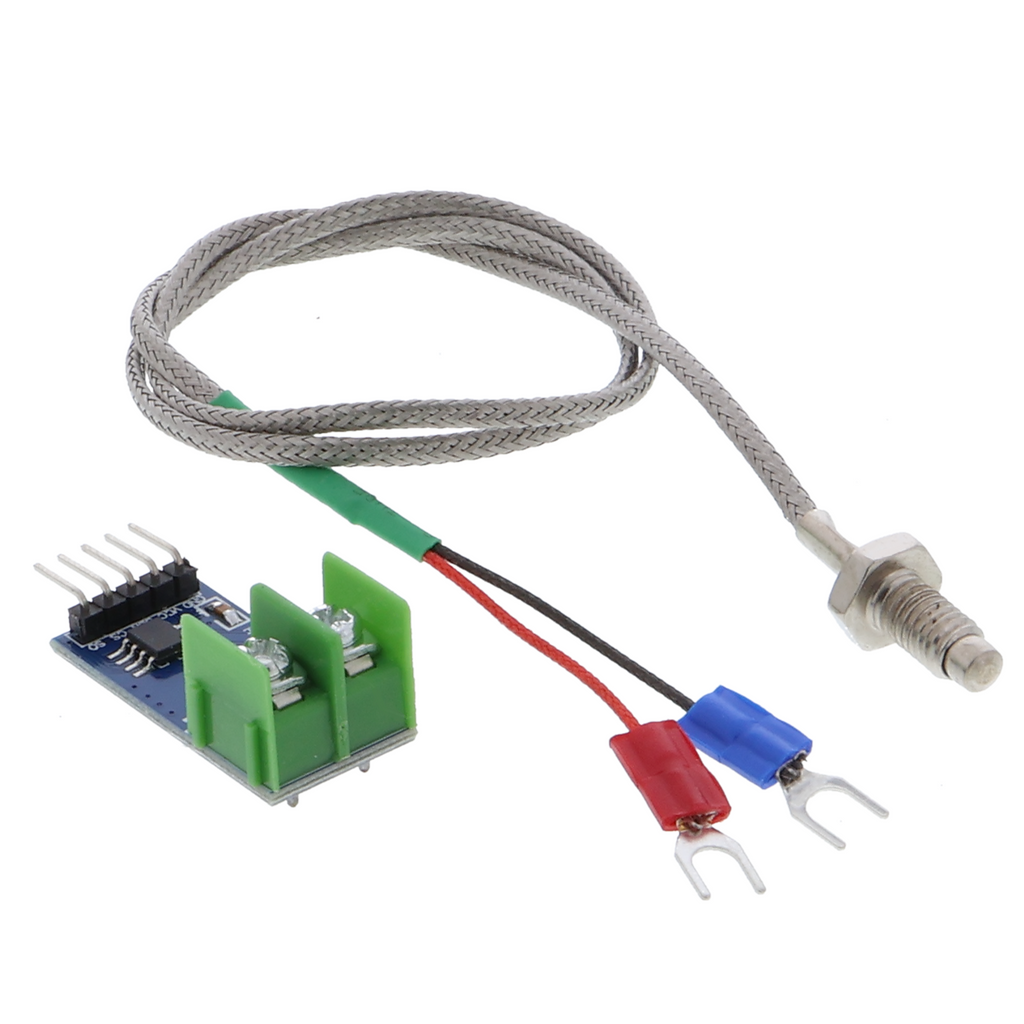

Contenu de la livraison

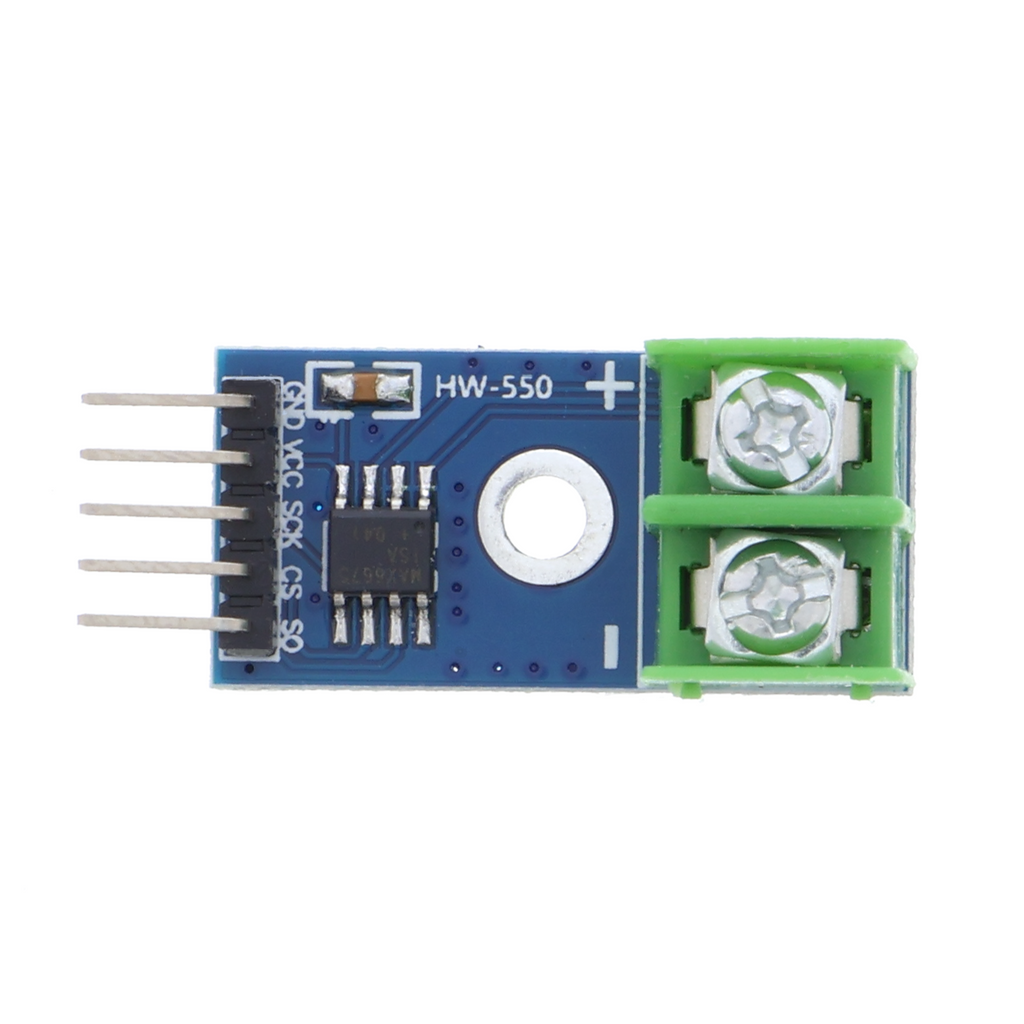

• 1× module thermocouple MAX6675 de type K

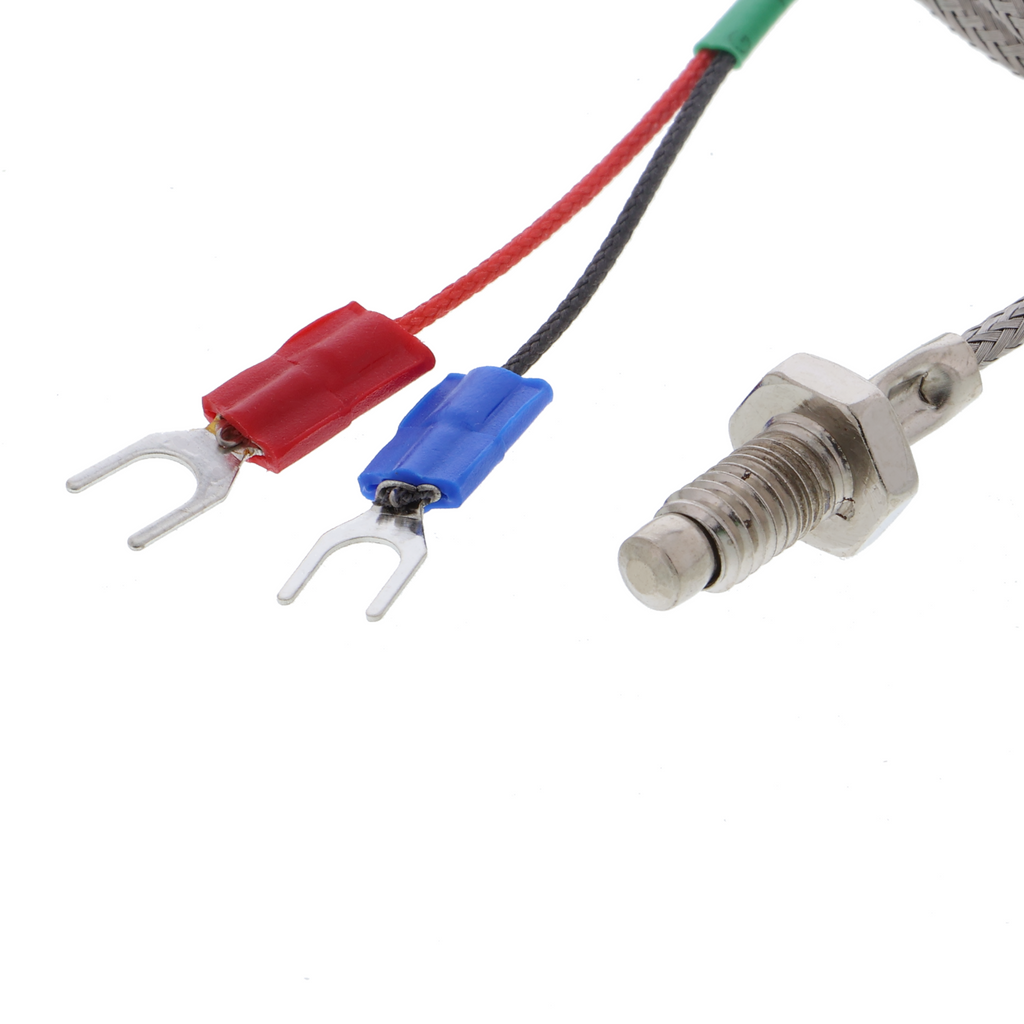

• 1× sonde de température de type K (comme illustré)
