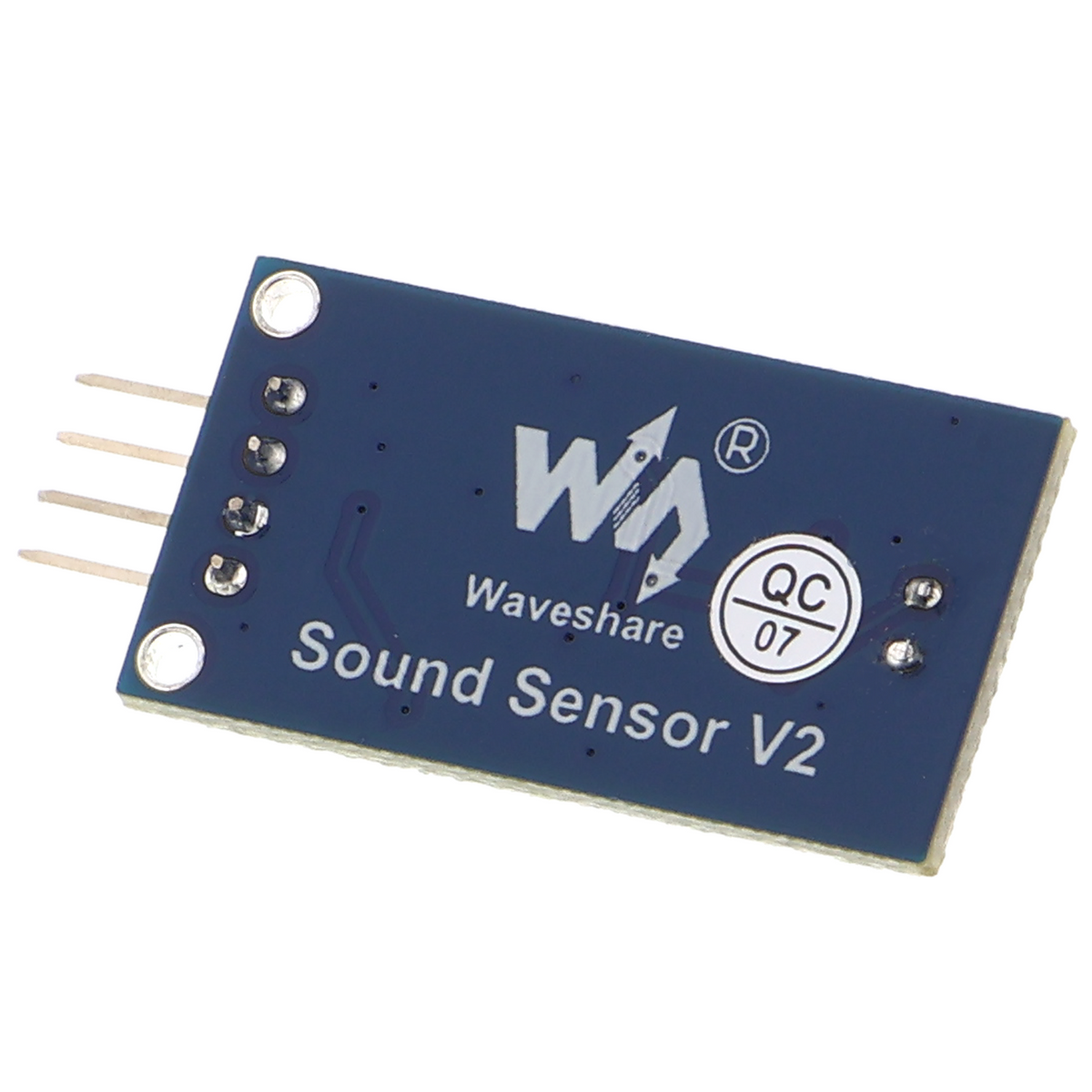

Module sonore Waveshare V2 avec LM386 - capteur sonore, capteur de niveau sonore

Présentation du produit

• Capteur sonore avec amplificateur LM386 pour des niveaux de pression acoustique jusqu’à 130 dB
• Sortie analogique, directement raccordable à l’ADC d’un microcontrôleur
• Plage de fréquences de 20 Hz à 20 kHz
• Tension d’alimentation de 4 à 5,5 V
• Avec potentiomètre pour ajuster le niveau de sortie
• Format compact, brochage standard

Description du produit

Ce capteur sonore mesure des niveaux de pression acoustique jusqu’à 130 dB au moyen d’un microphone électret associé à un amplificateur différentiel en aval. Le circuit intégré LM386 amplifie le faible signal du microphone jusqu’à des niveaux que l’ADC d’un microcontrôleur peut lire directement, sans nécessiter de circuits supplémentaires de conditionnement du signal.

Le capteur fonctionne dans la plage des fréquences audio, de 20 Hz à 20 kHz. Le signal de sortie analogique peut être réglé de 100 mV à 500 mV à l’aide du potentiomètre intégré, afin d’adapter les valeurs mesurées à la plage de tension d’entrée du contrôleur. Aucun étalonnage sur des valeurs de référence connues n’est prévu ; le module est utilisé comme instrument de mesure relative.

Les applications comprennent la surveillance du niveau sonore dans les studios de musique et les salles, où les niveaux doivent être surveillés en continu et des actions déclenchées, ainsi que la détection du bruit ambiant pour une régulation automatique ou le déclenchement d’une alarme. Il peut également servir de capteur de détection d’obstacles dans des robots mobiles réagissant aux sons propagés dans l’air.

La tension d’alimentation est comprise entre 4 et 5,5 V. La sortie analogique se raccorde via des barrettes de connexion standard et fonctionne avec les cartes de microcontrôleur et les ordinateurs monocarte courants. Aucune alimentation supplémentaire n’est nécessaire pour le fonctionnement.

Consignes de sécurité

Le module ne doit pas être raccordé au circuit électrique domestique. Il est exclusivement destiné à la réalisation de prototypes ainsi qu’à des fins de test et de développement. En cas de doute concernant la compatibilité ou la procédure de raccordement, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x Waveshare Sound Module V2 avec LM386 - capteur sonore, capteur de niveau sonore
