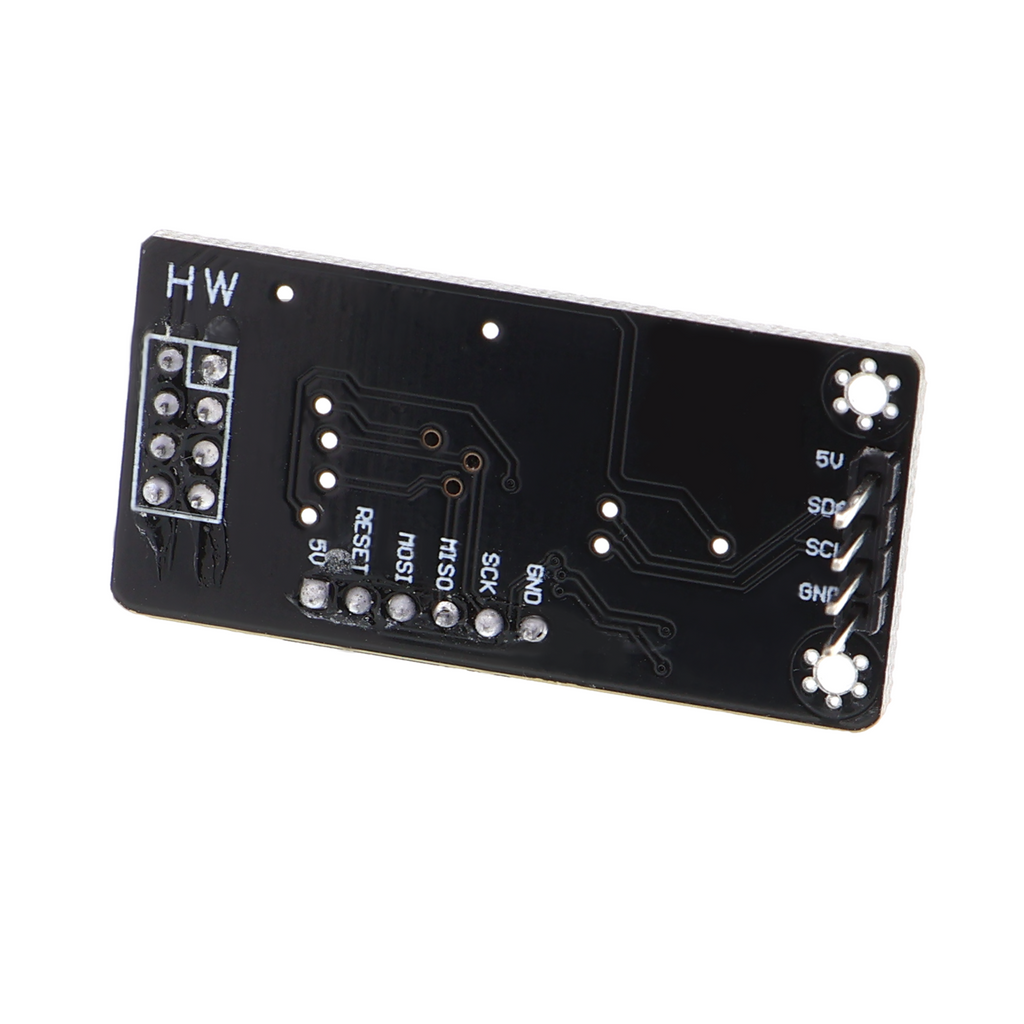

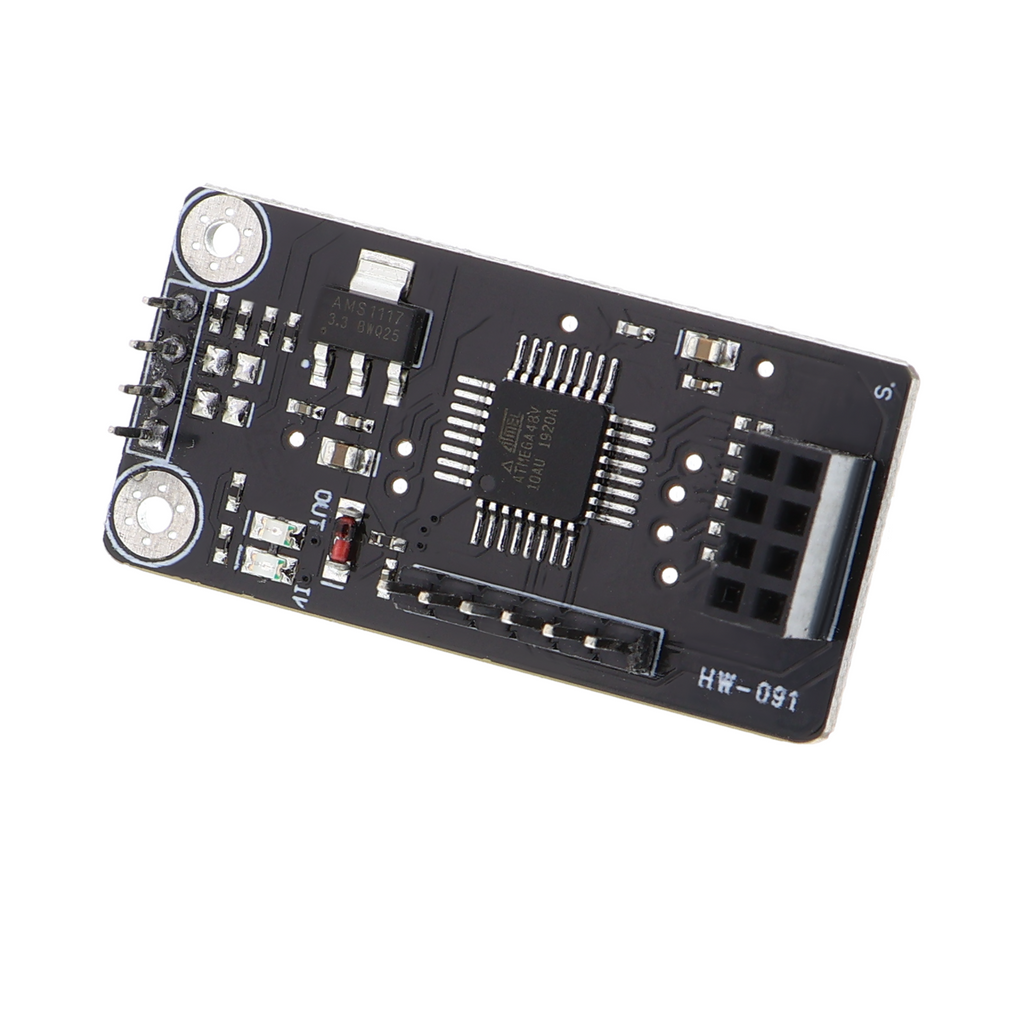

ATMEGA48 + NRF24L01 + module sans fil - SPI vers I2C, interface TWI

Présentation du produit

• Module d’interface radio pour la communication sans fil sur 2,4 GHz
• Convertit les signaux SPI en I2C/TWI
• Portée jusqu’à 100 mètres en terrain dégagé
• Alimentation 3,3 V, faible consommation en veille
• Microcontrôleur ATmega48 assurant l’intelligence locale
• Avec puce radio NRF24L01 intégrée

Description du produit

Ce module combine technologie radio et interfaces. Un microcontrôleur ATmega48 commande la puce radio NRF24L01 et assure la conversion entre l’interface SPI de la puce radio et I2C/TWI, présente sur de nombreuses cartes à microcontrôleur. Les appareils qui ne prennent en charge que l’I2C peuvent ainsi communiquer sans fil entre eux, sans matériel supplémentaire.

L’ATmega48 met en mémoire tampon les données entre les deux protocoles et gère la transmission radio dans la bande des 2,4 GHz. La portée d’environ 100 mètres en espace dégagé diminue considérablement dans les bâtiments, selon les matériaux des murs et les sources d’interférences. Un module peut fonctionner comme émetteur ou récepteur, et plusieurs modules communiquent au moyen d’adresses configurables.

Les applications typiques comprennent les réseaux de capteurs, dans lesquels un collecteur de données central récupère les valeurs mesurées par des capteurs I2C répartis, ainsi que la commande sans fil d’actionneurs. Il est également possible de relier deux bus I2C sur une certaine distance lorsque l’utilisation de câbles serait peu pratique.

La tension de fonctionnement de 3,3 V nécessite soit un module régulateur, soit une carte disposant de sorties à ce niveau. L’ATmega48 est déjà préprogrammé sur le module ; toute modification du firmware nécessite un environnement de programmation ISP. L’électronique ne résiste ni à l’humidité ni à l’eau ; le module doit être placé dans un boîtier s’il est utilisé à proximité de l’eau.

Consigne de sécurité

Le module n’est pas destiné à être intégré dans des installations domestiques et doit être utilisé exclusivement pour des montages prototypes ainsi qu’à des fins de test et de développement. La fréquence radio de 2,4 GHz est également utilisée par le Wi-Fi, le Bluetooth et les fours à micro-ondes ; des interférences sont possibles dans cet environnement. Pour toute question concernant l’homologation radio ou l’alimentation électrique, consulter un électricien qualifié.
