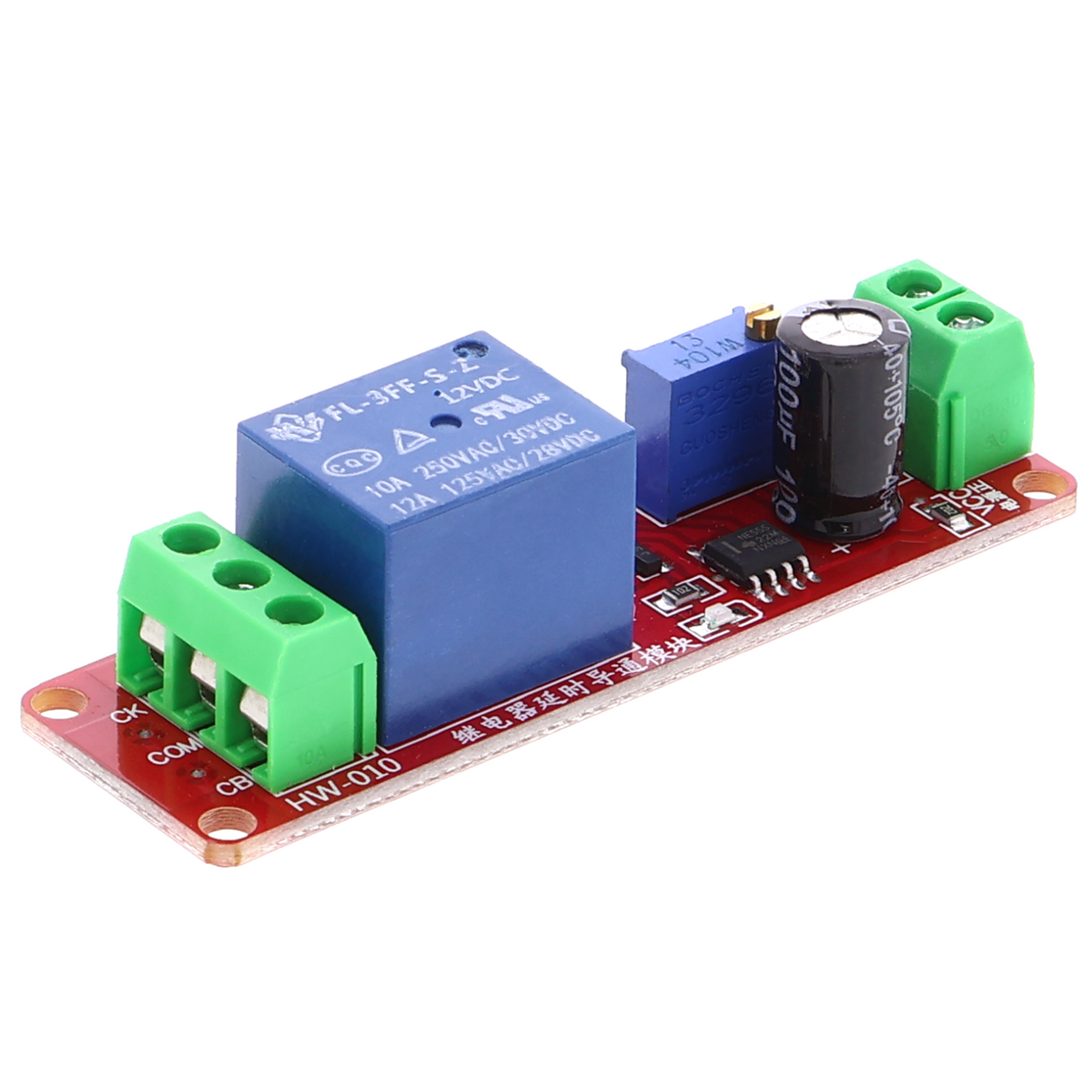

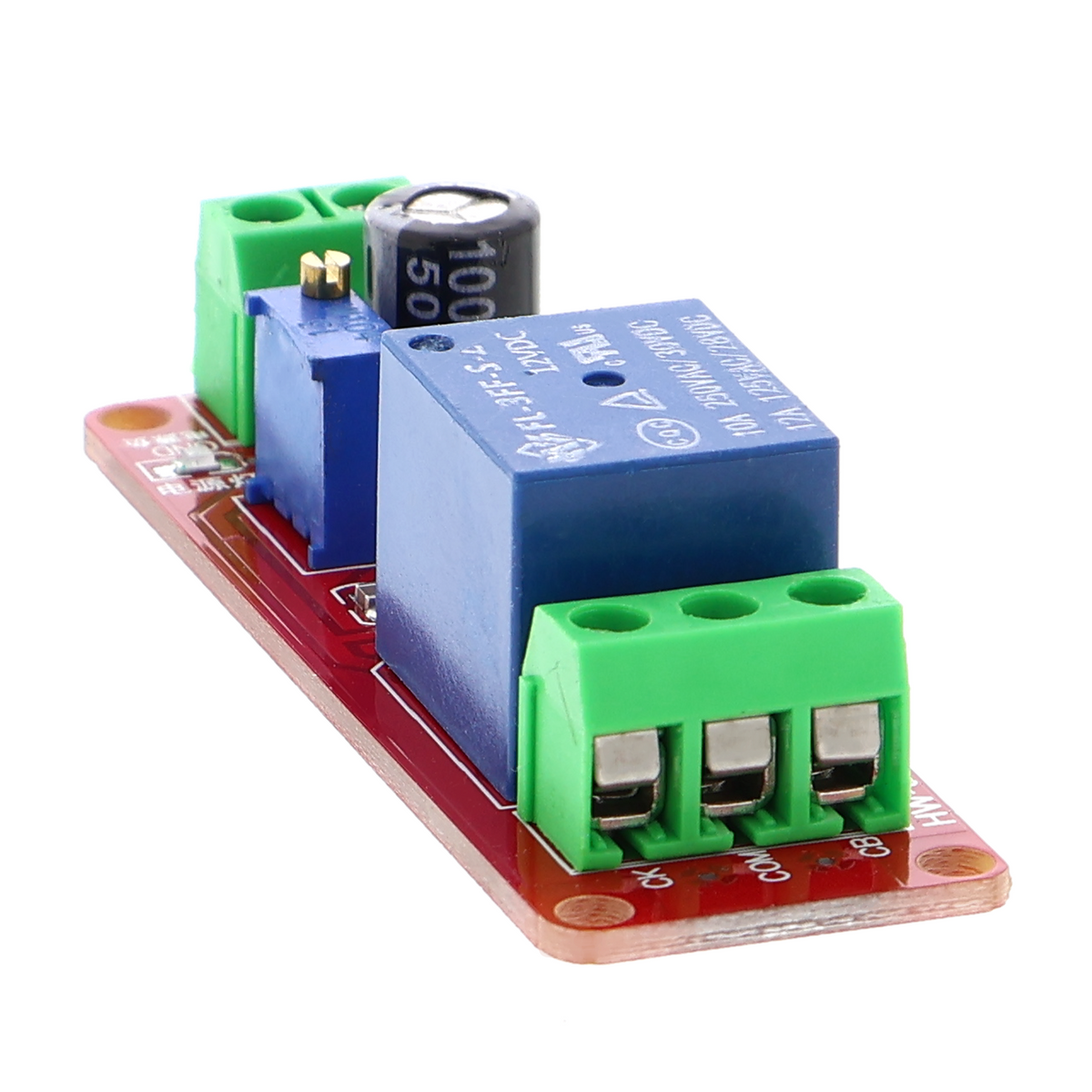

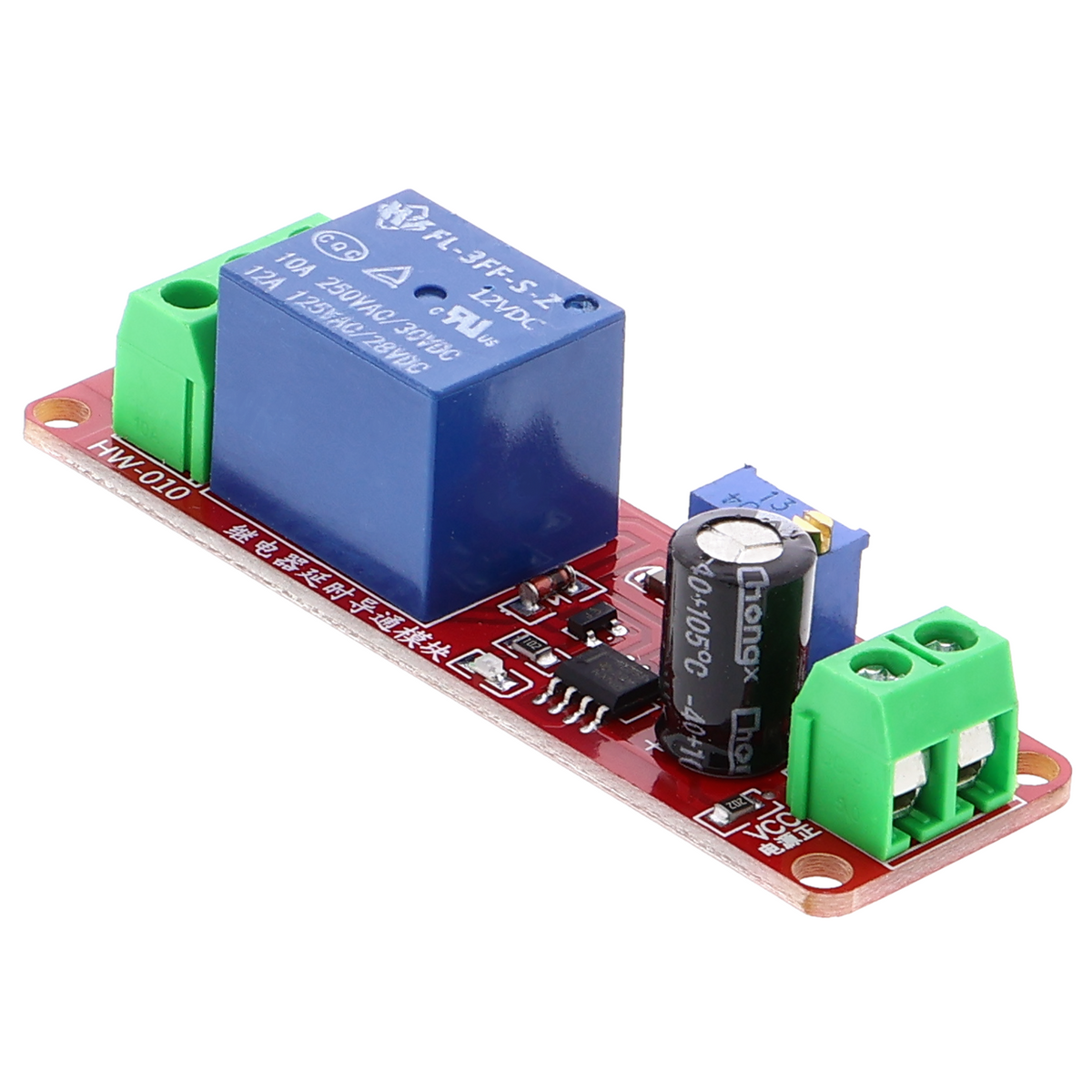

Module relais temporisé, interrupteur horaire - avec temporisation, 9V, NE555

Présentation du produit

• Relais temporisé électronique pour circuits retardés ou temporisés
• Tension de fonctionnement 12 V CC
• Puissance de commutation jusqu'à 10 A sous 250 V CA
• Temps de retard réglables de 0,1 à 99,9 secondes
• Sortie relais pour la commande directe de charges
• Format compact avec montage sur rail DIN

Description du produit

Ce module relais temporisé génère un délai réglable entre le signal d'entrée et l'action de commutation. Après son alimentation en 12 V CC, une impulsion de déclenchement est attendue à l'entrée ; le module décompte alors la durée réglée, puis active sa sortie relais. Il permet ainsi d'automatiser des séquences de démarrage ou d'allumer et d'éteindre des charges avec des temporisations définies.

La sortie du relais commute directement jusqu'à 10 A sous 250 V CA, ce qui convient à de nombreux appareils ménagers et petites charges industrielles. Pour commuter des courants plus élevés, utilise le relais pour commander un contacteur ou un relais de commutation plus puissant. Le temps de retard se configure à l'aide d'un potentiomètre ou d'un écran et se situe entre 0,1 et 99,9 secondes. Des temporisations plus courtes ou plus longues ne sont pas possibles avec ce module.

Parmi les exemples d'utilisation figurent la mise en marche temporisée d'une pompe après la montée en pression, l'arrêt d'un moteur avec temporisation d'arrêt ou la commande cadencée de l'éclairage dans les cages d'escalier. Dans les projets d'automatisation, le module sert également de logique simple pour enchaîner des étapes lorsque plusieurs modules sont combinés.

Pour fonctionner, il nécessite une source de tension continue stabilisée de 12 V ; une alimentation séparée n'est nécessaire que si l'alimentation électrique n'est pas déjà disponible dans le projet. L'entrée attend un signal de commande d'au moins 2 V CC pour un déclenchement fiable. Les travaux sur ou à proximité de lignes électriques nécessitent des compétences spécialisées.

Consigne de sécurité

Le module n'est pas destiné à une utilisation directe dans des circuits électriques domestiques ni à une installation fixe, mais exclusivement à la réalisation de prototypes et à des fins de test et de développement. La sortie relais est sous tension secteur ; les travaux d'installation doivent être effectués uniquement par des électriciens qualifiés. En cas de doute concernant l'utilisation, consulte un électricien qualifié avant la mise en service.
