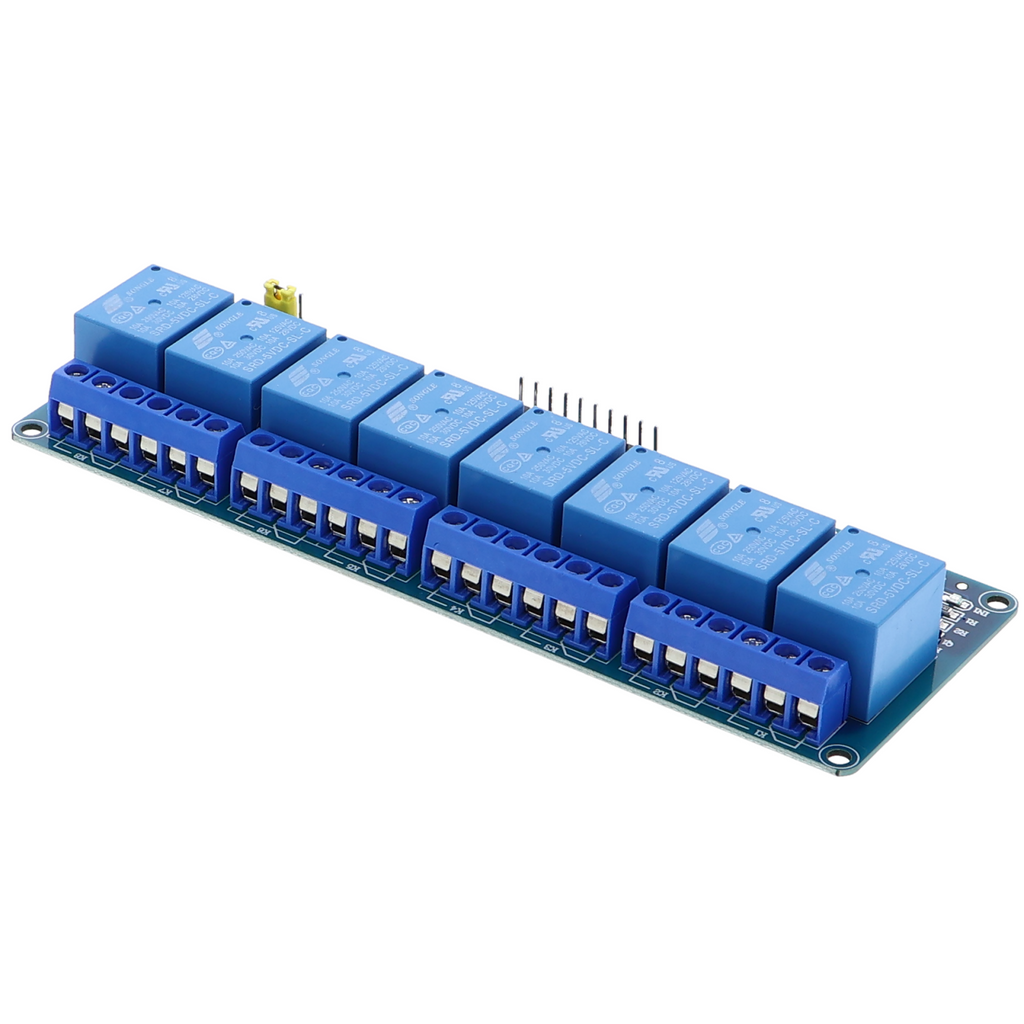

Module relais 8 canaux - 5V

Présentation du produit

• Module relais huit canaux pour commander des appareils avec une logique 5 V
• Chaque canal commute indépendamment des charges jusqu’à 10 A sous 250 V CA maximum ou 30 V CC
• Connexion via 8 entrées pour les signaux de commande et des borniers séparés pour la charge et l’alimentation électrique
• Isolation optique entre le circuit de commande et les contacts de commutation
• Les huit relais sont regroupés sur une seule carte avec possibilité de câblage direct, sans composants individuels

Description du produit

Ce module relais huit canaux permet de commuter des appareils plus puissants tels que des moteurs, des électrovannes ou des éclairages à l’aide de microcontrôleurs et de cartes de développement. Chaque canal peut être commandé indépendamment par un signal logique de 5 V. Le module convient particulièrement aux applications nécessitant la mise en œuvre de commutations de forte puissance sans travaux de développement approfondis.

Les relais utilisent une isolation optique, ce qui sépare l’électronique sensible du contrôleur du circuit de commutation. Il est ainsi possible de commander des appareils fonctionnant sur tension alternative ou des charges en courant continu de 30 V jusqu’à 10 A par canal, sans que des effets de retour n’affectent la logique de commande.

Lors du prototypage, les relais évitent les circuits complexes à transistors ou MOSFET nécessaires pour augmenter la puissance. Pour la réalisation de projets d’automatisation, de circuits domotiques ou de systèmes de commande de machines, le module se câble directement au contrôleur ; les huit entrées reçoivent chacune un signal de commande. Si plusieurs appareils doivent être commutés de manière centralisée, par exemple une installation de chauffage avec commande de pompes et groupes de vannes, cette solution prête à l’emploi sans soudure est particulièrement avantageuse.

L’alimentation électrique du module est indépendante de la logique de commande ; elle doit également être raccordée aux appareils à commuter au moyen de borniers séparés. La puissance de commutation est limitée à 10 A par relais et à 250 V CA ou 30 V CC ; pour des puissances supérieures, une armoire électrique intermédiaire est nécessaire.

Consigne de sécurité

Les travaux sur ou à proximité d’une installation électrique sont réservés aux électriciens qualifiés. Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement, et ne convient pas à une installation directe dans le circuit électrique domestique. En cas de doute concernant le dimensionnement correct de la puissance de commutation ou le raccordement à des circuits électriques existants, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x module relais 8 canaux - 5V
