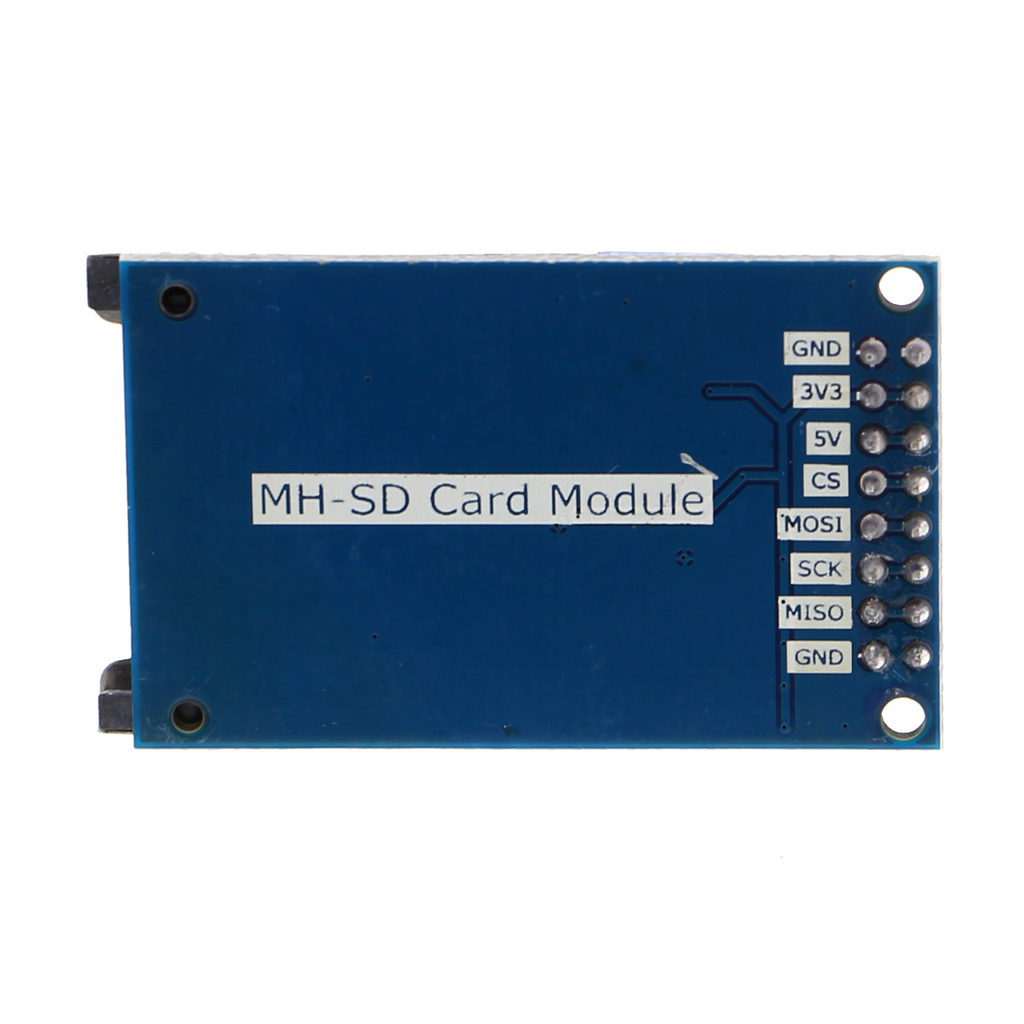

Module de carte mémoire SD SPI - lecteur de carte TF

Présentation du produit

• Module de carte mémoire pour cartes Micro-SD avec interface SPI
• Prend en charge les cartes jusqu’à 2 Go et les systèmes de fichiers FAT16 et FAT32
• Alimentation au choix en 3,3 V ou 5 V
• Connexion SPI via une barrette à 8 broches au pas de 2,54 mm avec CS, MOSI, SCK et MISO
• Lecture et écriture de fichiers sur la carte
• Adaptation de niveau intégrée pour les deux niveaux de tension
• Logement de carte avec mécanisme d’insertion

Description du produit

Ce module de carte mémoire relie des cartes à microcontrôleur à des cartes Micro-SD via le bus SPI pour le stockage de données. Le module accepte les cartes TF courantes et permet de lire et d’écrire des fichiers à l’aide d’une bibliothèque logicielle adaptée.

L’interface SPI utilise les quatre lignes de signal CS, MOSI, SCK et MISO. L’alimentation s’effectue via l’une des deux broches d’alimentation disponibles. Si le module est raccordé au rail 3,3 V, toute la logique fonctionne à ce niveau ; s’il est raccordé à 5 V, un circuit intégré adapte automatiquement les niveaux. Le module peut ainsi être combiné avec presque toutes les cartes à microcontrôleur courantes.

Le module enregistre les données uniquement sur des systèmes de fichiers FAT16 ou FAT32. La carte mémoire doit donc être formatée en conséquence avant sa première utilisation. Les applications typiques comprennent les enregistreurs de données, qui enregistrent en continu les valeurs mesurées par des capteurs, ainsi que les projets nécessitant de stocker de manière persistante des données de configuration, des fichiers audio ou des images, puis de les relire ultérieurement. Après l’enregistrement, la carte mémoire peut être retirée directement du logement et utilisée dans d’autres appareils.

La carte comporte un logement avec mécanisme d’insertion ; elle est poussée jusqu’en butée et se verrouille. La capacité de stockage maximale est de 2 Go. Pour fonctionner, le module nécessite également une carte mémoire compatible et le logiciel de commande adapté à la carte utilisée.

Consigne de sécurité

Le module n’est pas destiné à être installé dans le circuit électrique domestique et sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité d’une installation électrique doivent être réalisés par des électriciens qualifiés ; en cas de doute, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x module de carte mémoire SPI SD - lecteur de carte TF
