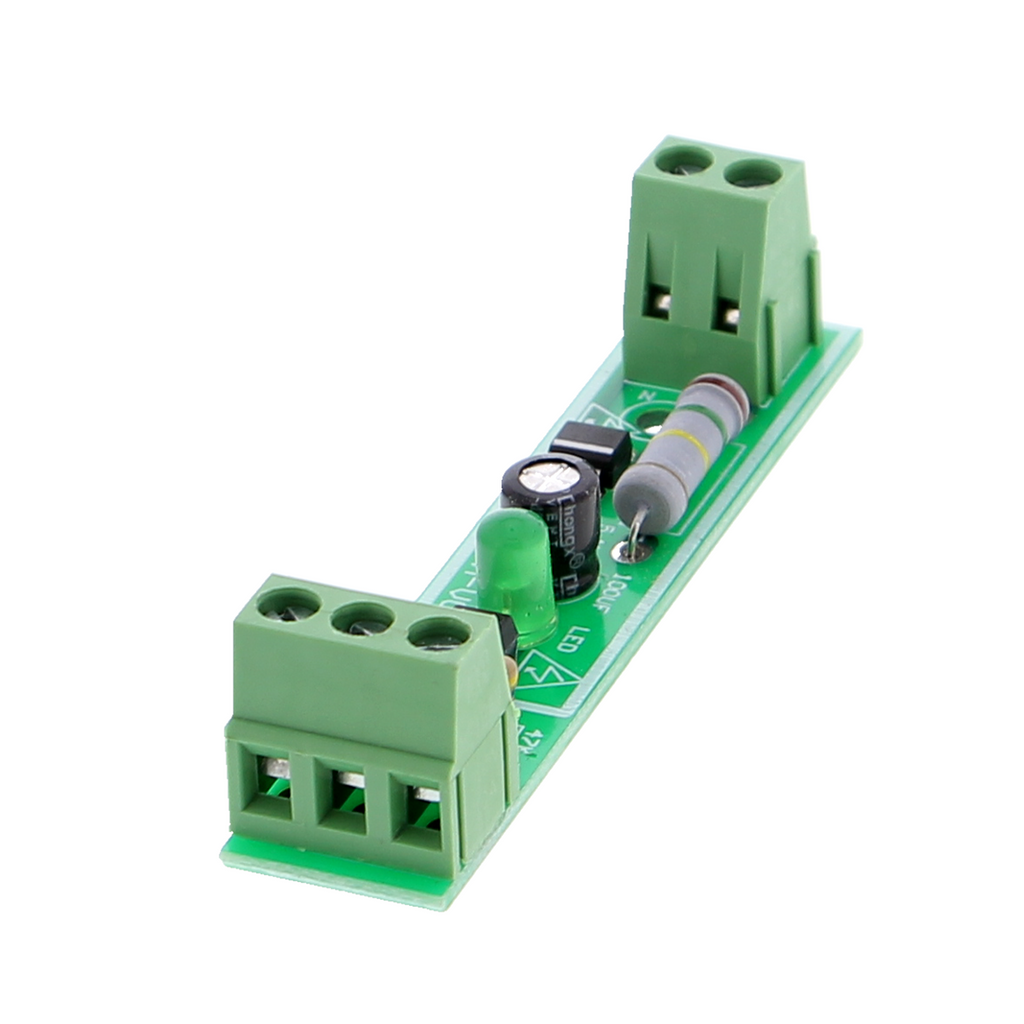

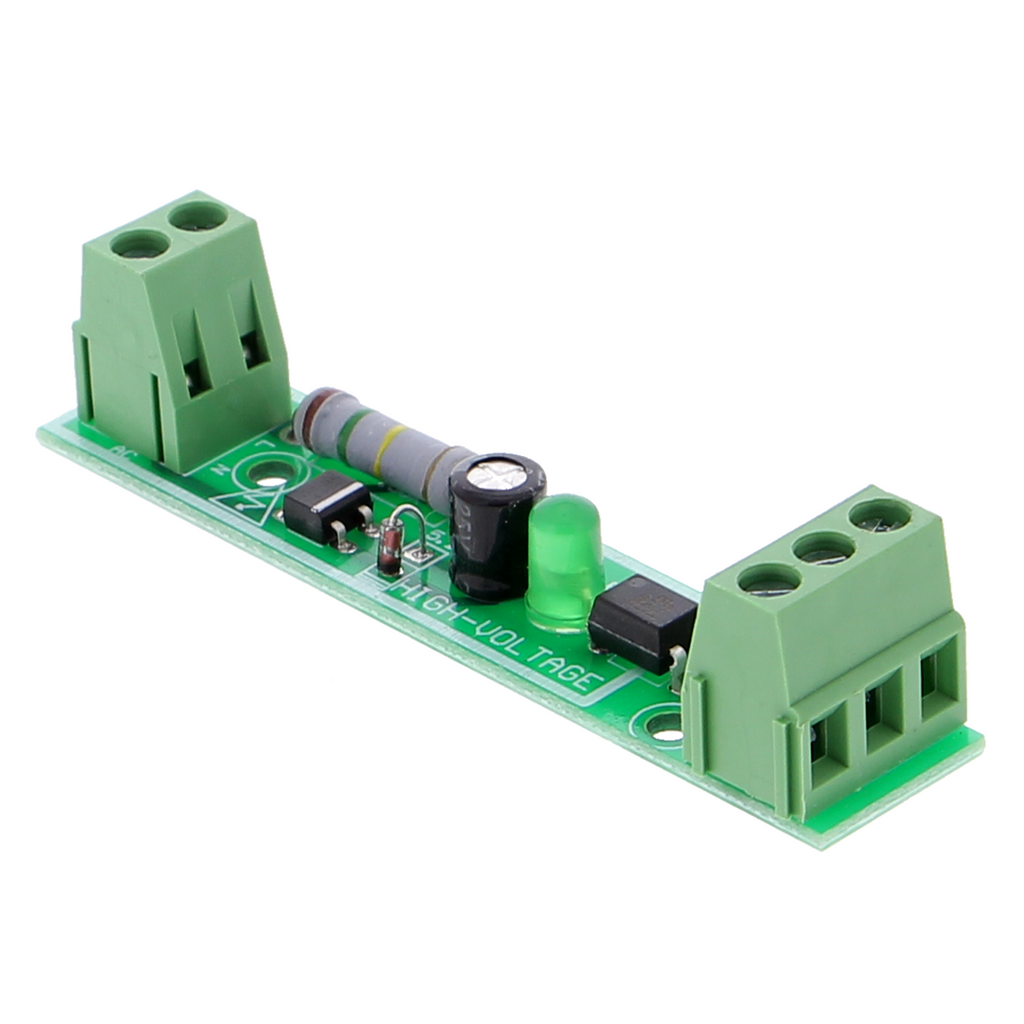

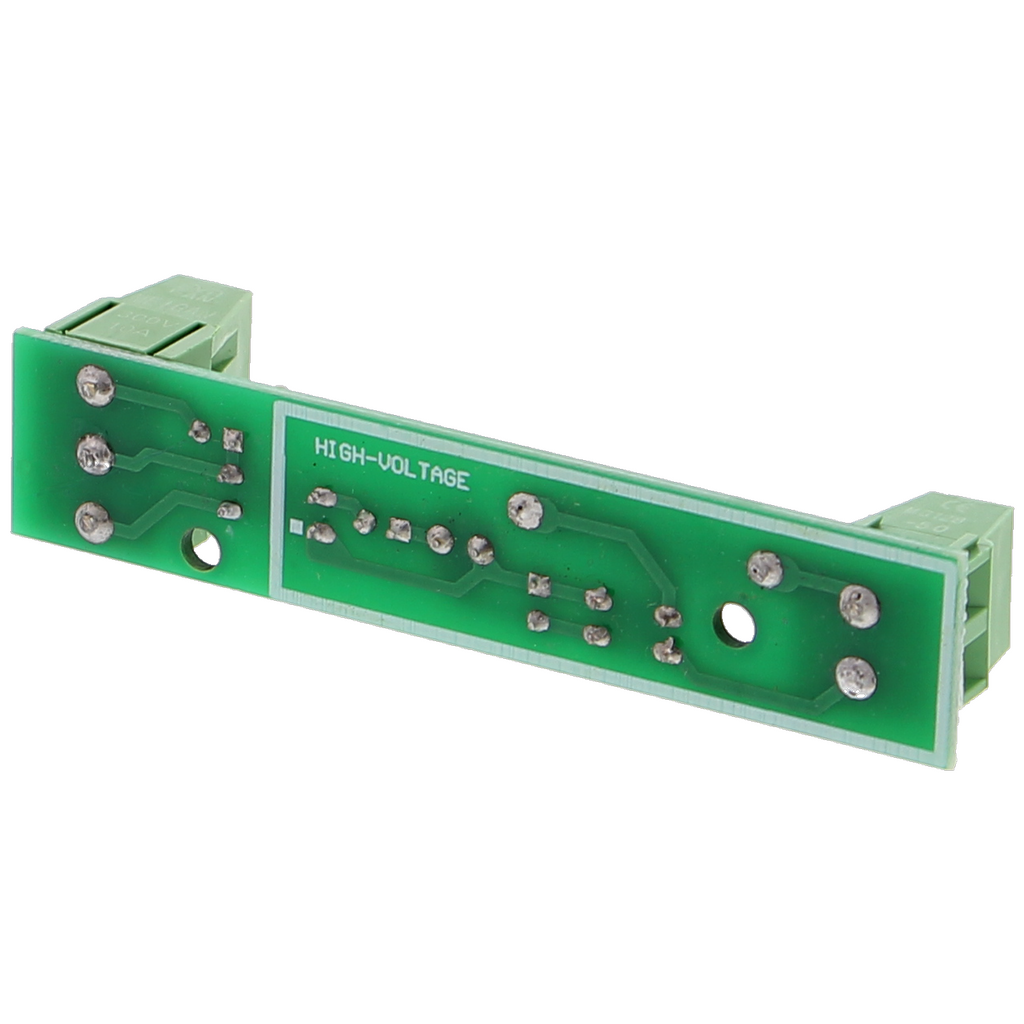

Optocoupleur 220V (module d'isolation CA 220V TTL, carte de test SCM)

Présentation du produit

• Module optocoupleur pour l’isolation galvanique entre des circuits de commutation 220 V AC et des niveaux logiques TTL
• Tension d’entrée de 220 V AC, signal de sortie compatible TTL 5 V
• Isolation galvanique jusqu’à 2500 V entre l’entrée et la sortie
• Bornier à vis à 4 pôles pour un câblage sécurisé
• Montage compact sur rail DIN ou assemblage enfichable possible

Description du produit

Ce module optocoupleur relie des circuits électriques 220 V AC à des circuits logiques numériques tout en assurant une isolation galvanique. L’isolation protège les cartes de commande sensibles contre les pics de tension et les perturbations provenant du secteur.

Le module utilise un coupleur optique pour détecter le signal AC et le convertir en signal numérique compatible TTL (5 V). Le courant d’entrée est ainsi entièrement découplé de la sortie. Comme la tension de sortie se situe dans la plage TTL, les cartes microcontrôleur standard peuvent lire directement le signal, sans convertisseur de niveau supplémentaire.

Le module convient aux tâches de commutation pour lesquelles une carte logique doit interroger l’état d’une charge 220 V ou commander une charge sans que des potentiels haute tension ne se propagent vers le niveau logique. Les applications typiques comprennent la surveillance de pompes ou d’éléments chauffants, la détection de la mise sous tension d’un appareil ou le retour d’information sécurisé de contacteurs industriels vers un système de commande.

Une alimentation externe de 5 V est nécessaire pour alimenter la sortie. Le module est exclusivement conçu pour des sorties basse tension jusqu’à 5 V ; la tension d’entrée ne doit pas dépasser 220 V AC. Les travaux sur des circuits 220 V exigent une vigilance particulière.

Consigne de sécurité

Ce module n’est pas destiné à être installé directement dans le réseau électrique domestique et sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Le côté 220 V est potentiellement mortel ; les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés. En cas de doute concernant le câblage ou l’utilisation en toute sécurité, il convient de consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x Optocoupleur 220 V (module d’isolation TTL AC 220 V, carte de test SCM)
