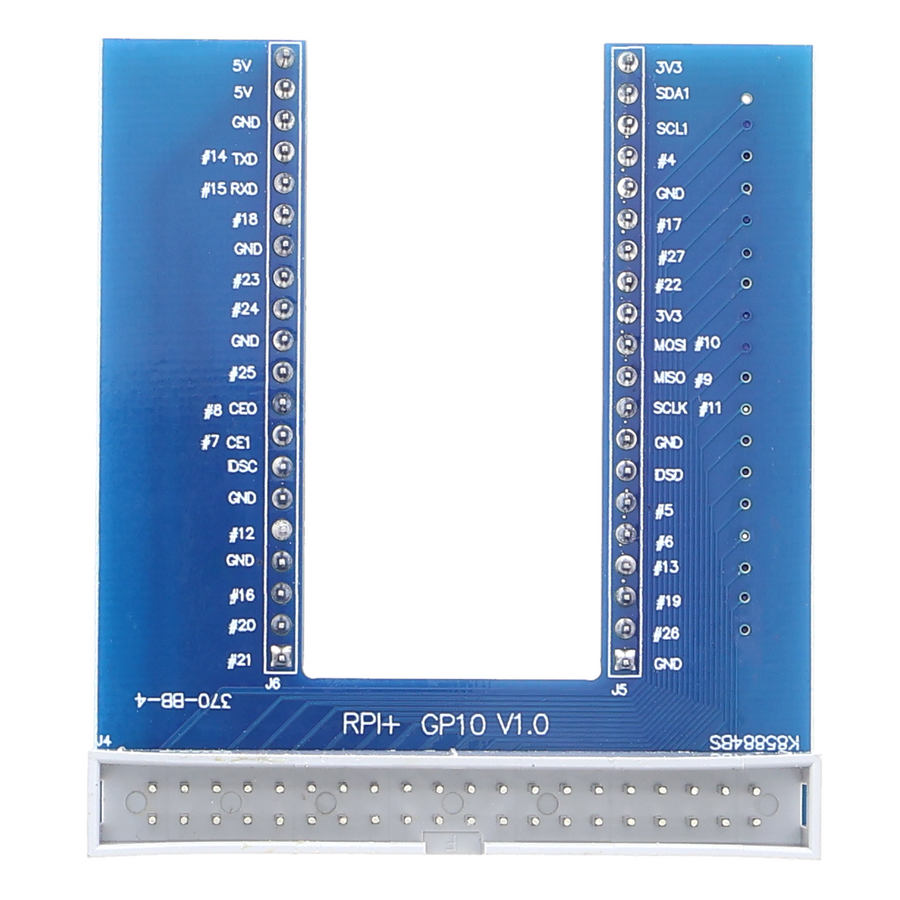

Module d’extension GPIO pour Raspberry Pi 3 - Type U bleu

Présentation du produit

• Module d’extension GPIO pour ordinateurs monocartes avec connecteur à 40 broches
• Double le nombre de connexions utilisables grâce à deux barrettes de connecteurs séparées
• Permet de commander plusieurs capteurs et actionneurs en parallèle
• Diodes de protection intégrées sur chaque sortie
• Câbles plats de haute qualité inclus

Description du produit

Le module étend l’interface GPIO des ordinateurs monocartes équipés d’un connecteur à 40 broches en ajoutant des accès aux entrées et sorties numériques. Il double le nombre de broches utilisables en parallèle en répartissant les signaux de la carte hôte sur deux barrettes de connecteurs séparées spatialement. Il est ainsi possible de réaliser des circuits avec plusieurs capteurs et actionneurs sans solliciter directement les broches de la carte principale.

Selon leur pas et leur marquage, les barrettes de connecteurs sont compatibles avec les breadboards standard et les modules enfichables. Le module est relié à la carte hôte par un câble plat et ne nécessite pas sa propre alimentation, car il ne fait que transmettre les signaux. Chaque sortie dispose d’une diode de protection qui protège contre les tensions inverses et stabilise les transitions.

Les scénarios d’utilisation typiques comprennent les montages de test avec plusieurs capteurs environnementaux interrogés simultanément, ainsi que la commande parallèle de moteurs et de LED. Le module a également fait ses preuves comme couche intermédiaire dans les projets de prototypage lorsqu’une conception dépasse les possibilités d’une seule barrette de connecteurs.

Pour fonctionner, l’alimentation de la carte hôte suffit. Le câble fourni avec deux connecteurs pour câble plat permet différentes options de câblage. Le module doit être utilisé exclusivement avec des ordinateurs monocartes équipés d’un connecteur GPIO à 40 broches compatible.

Consigne de sécurité

Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu’à des fins de test et de développement, et non à une utilisation dans des systèmes critiques ou à un raccordement au réseau électrique domestique. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés ; en cas de doute, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

inclus
