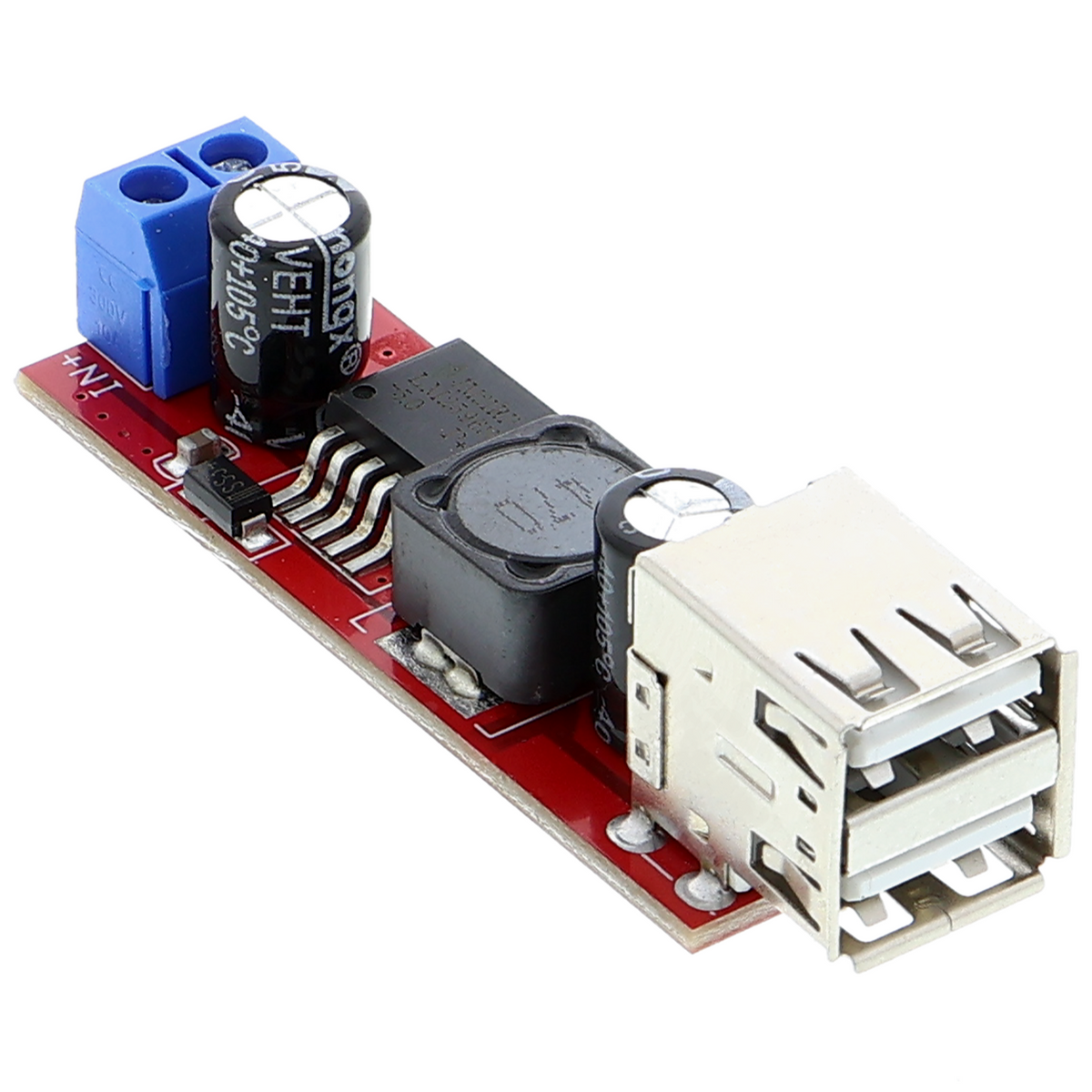

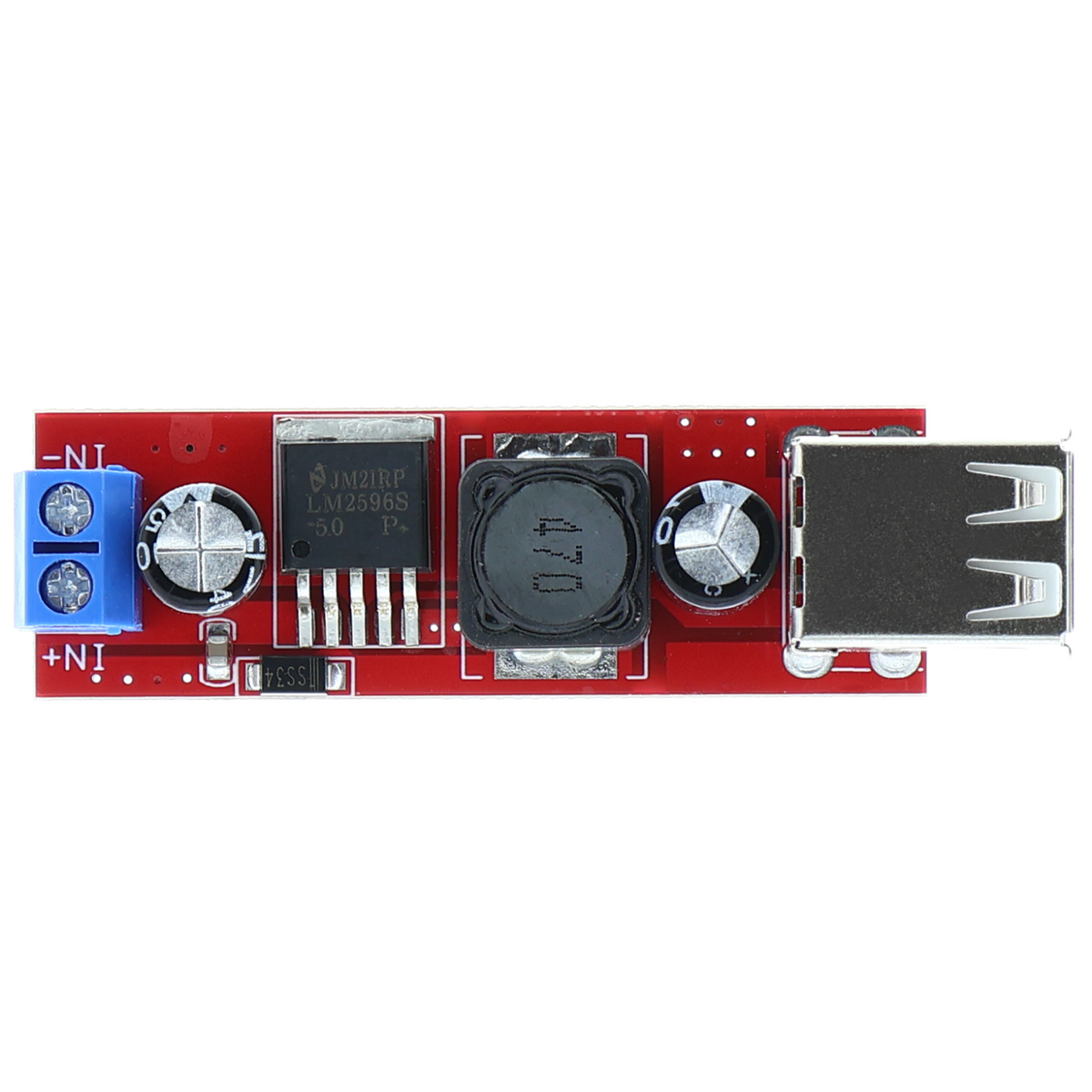

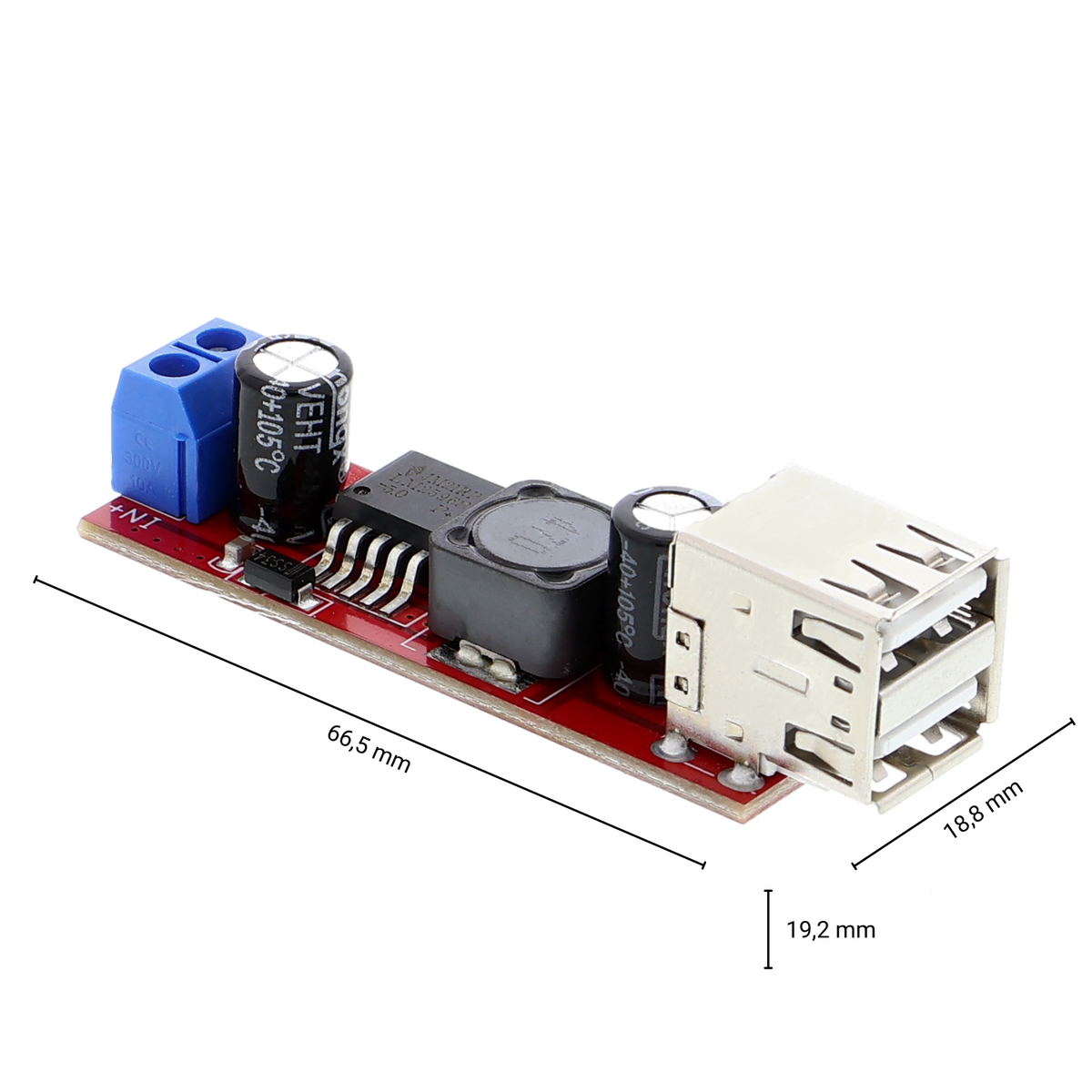

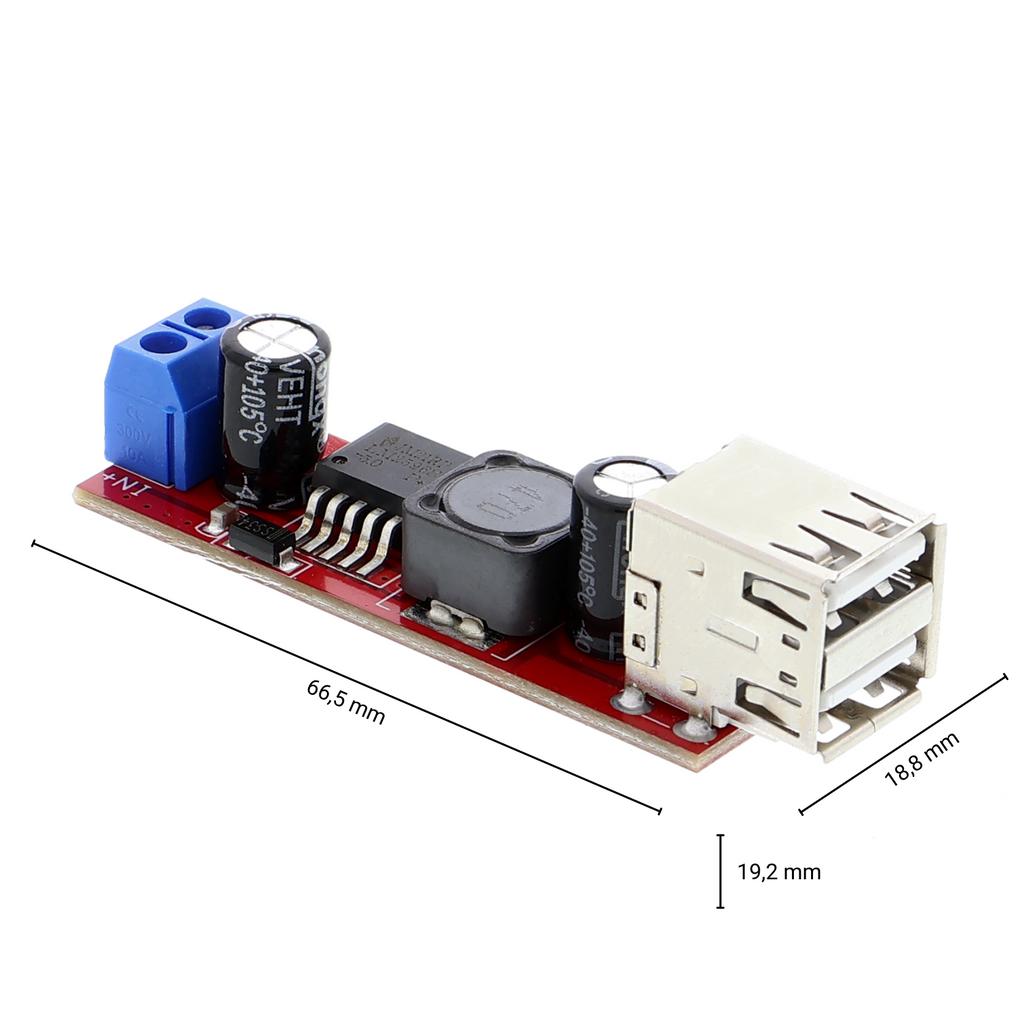

Module convertisseur abaisseur DC-DC pour 5V avec deux ports USB

Présentation du produit

• Module convertisseur pour réguler des tensions d’entrée élevées en une tension stabilisée de 5 V
• Deux prises USB-A pour alimenter des appareils en parallèle ou en séquence
• Plage de tension d’entrée de 6 à 32 V
• Courant maximal de 3 A par sortie USB
• Protection intégrée contre les courts-circuits et les surcharges
• Format compact avec borniers à vis pour un câblage sécurisé

Description du produit

Un convertisseur abaisseur réduit en continu les tensions d’entrée élevées à une tension stable de 5 V et répartit la puissance sur deux prises USB-A. Le module fonctionne avec des tensions d’entrée comprises entre 6 et 32 V, ce qui le rend adapté à différentes sources d’alimentation, des cellules lithium individuelles aux réseaux de bord automobiles, en passant par les sorties d’alimentations de laboratoire.

Chaque port USB fournit jusqu’à 3 A et peut être chargé indépendamment. Les circuits de protection intégrés interrompent automatiquement le fonctionnement en cas de court-circuit ou de surcharge, sans endommager le module. La réinitialisation s’effectue en interrompant brièvement l’alimentation.

Le module convient aux montages mobiles dans lesquels des appareils USB doivent être alimentés par des packs de batteries ou des batteries automobiles de 12 V, ainsi qu’aux montages de laboratoire et de prototypage nécessitant de fournir une tension stable de 5 V à plusieurs appareils USB. Un exemple concret est l’alimentation de plusieurs capteurs ou cartes de microcontrôleur à partir d’une seule source de laboratoire de 24 V, sans devoir se procurer une alimentation séparée pour chaque appareil.

La connexion à la source d’alimentation s’effectue au moyen de borniers à vis, et non de connecteurs, ce qui confère au câblage une bonne résistance aux vibrations et aux chocs. Un câble de section appropriée est nécessaire pour le raccordement, sa section dépendant de la consommation prévue. Une personne qualifiée en électricité doit vérifier le câblage en cas de doute sur les sections de conducteurs autorisées pour les intensités utilisées.

Consigne de sécurité

Ce module n’est pas destiné à être installé dans le circuit électrique domestique et sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité de l’installation électrique sont réservés aux personnes qualifiées en électricité. En cas de doute concernant le dimensionnement ou la sécurité du câblage, consulter une personne qualifiée en électricité avant la mise en service.

Contenu de la livraison

• 1x module convertisseur CC-CC avec deux ports USB
