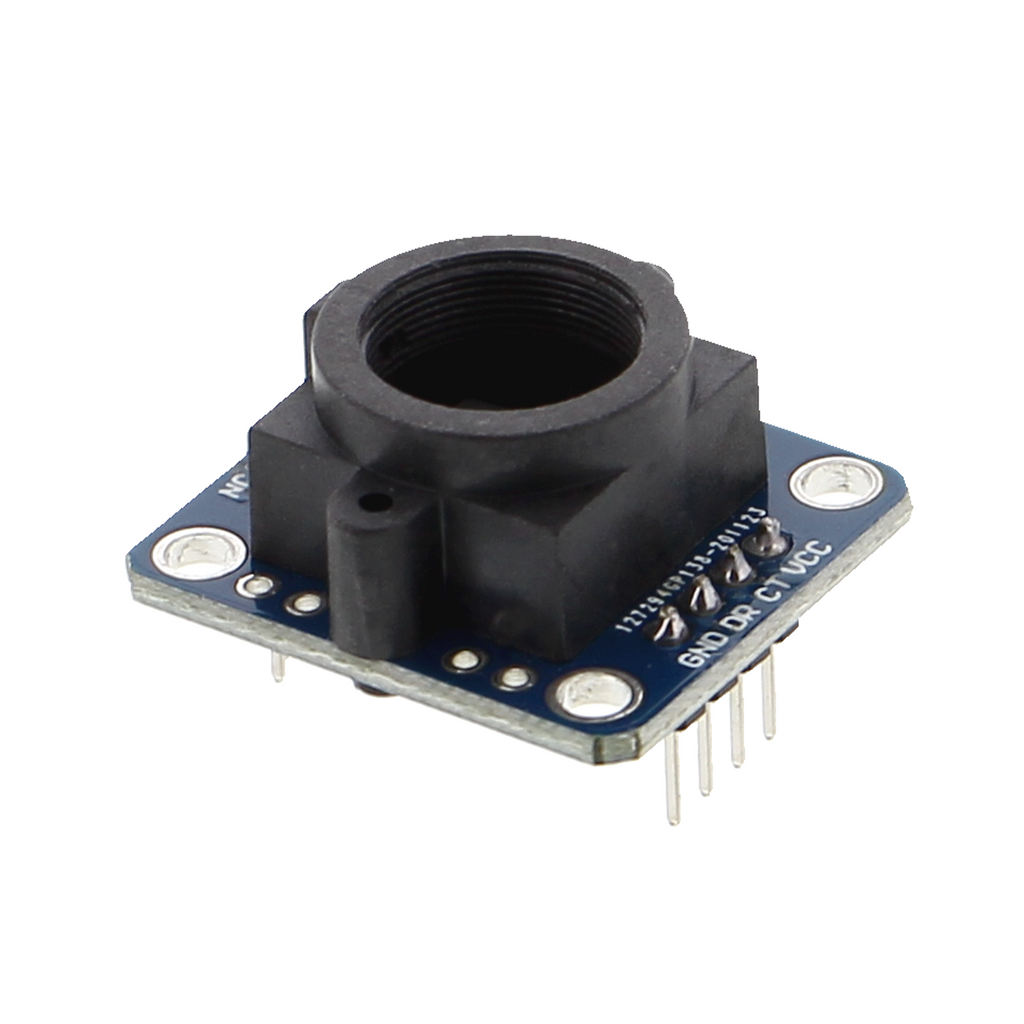

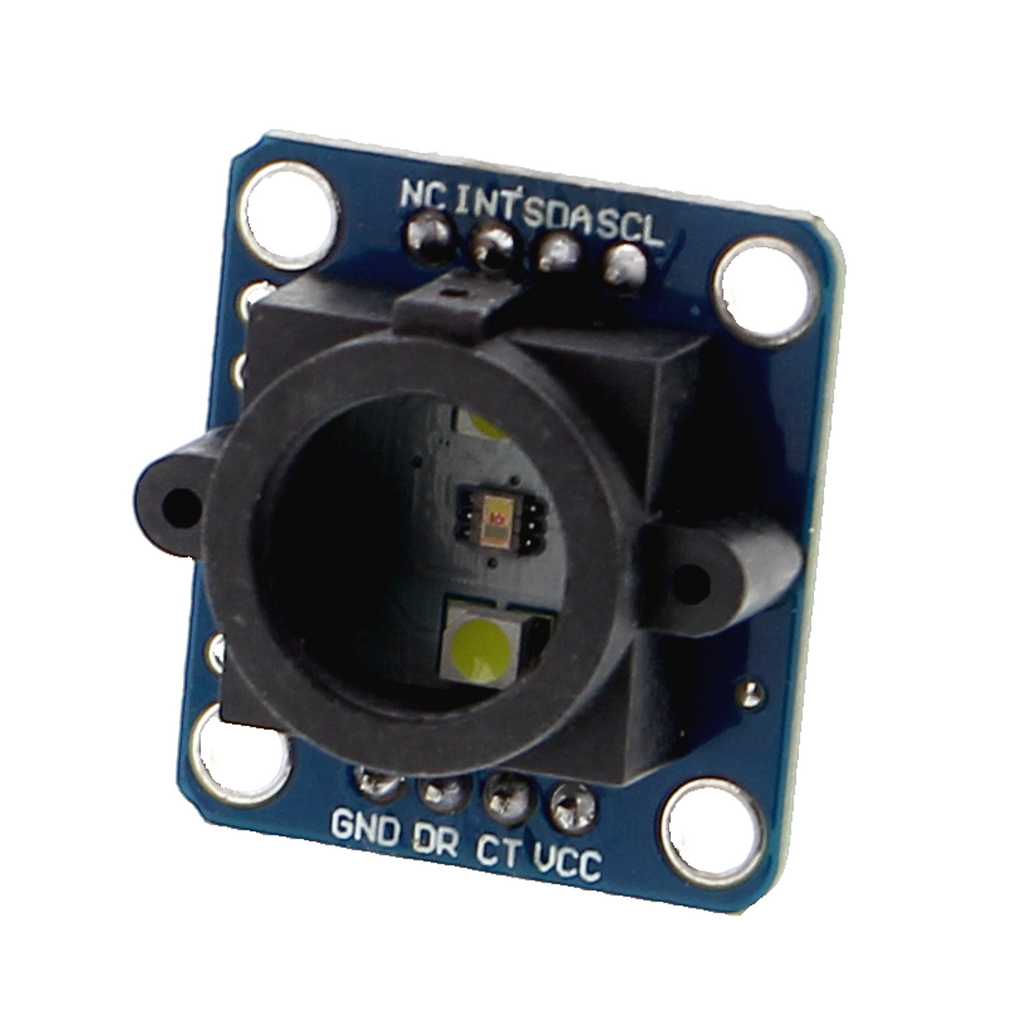

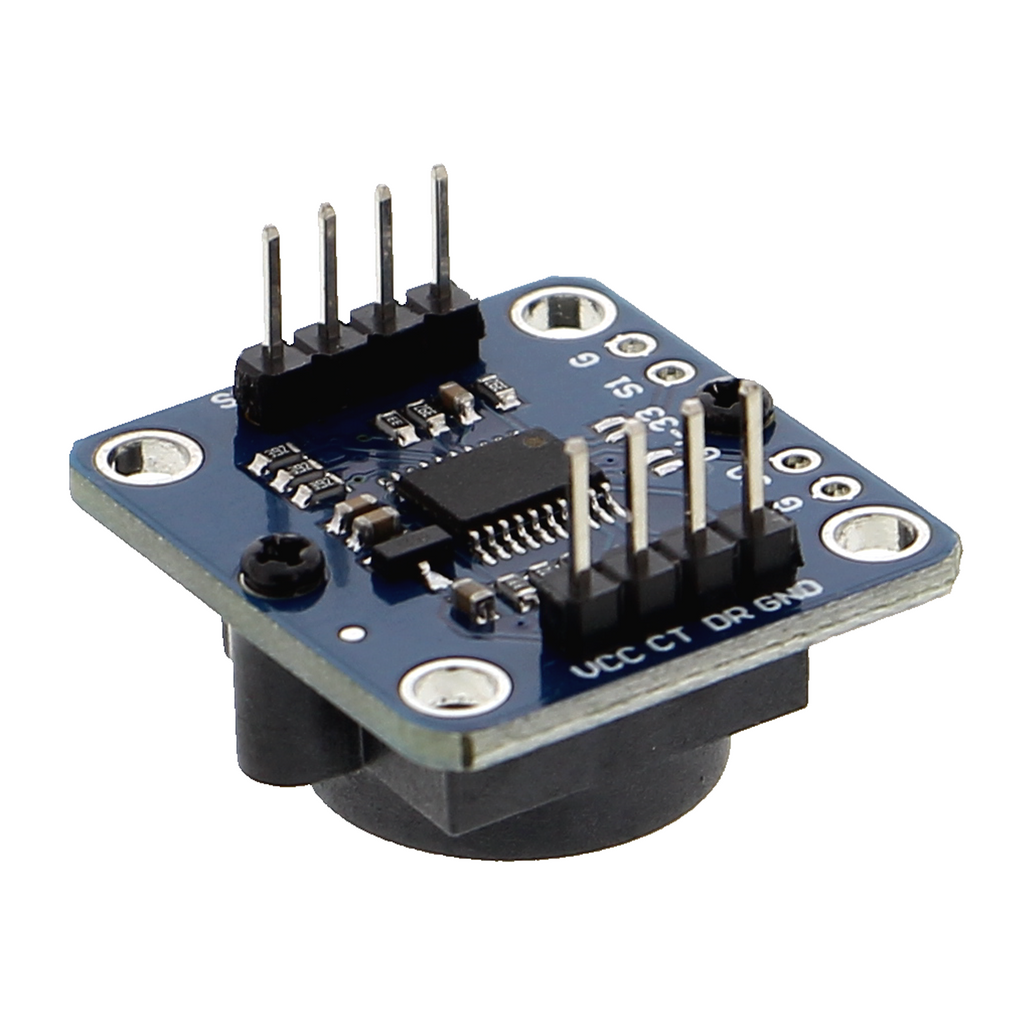

Module capteur de couleur GY-33 TCS34725 (remplace TCS230 TCS3200)

Présentation du produit

• Capteur de couleur permettant de détecter les composantes rouge, verte et bleue (RVB) par réflexion
• Plage de mesure couvrant le spectre visible, résolution des couleurs grâce à 16 canaux colorimétriques
• Interface I2C, adressable également lorsque plusieurs modules sont connectés au même bus
• Tension de fonctionnement de 3,3 V ou 5 V, avec tolérance des niveaux pour les deux familles logiques
• Filtre infrarouge intégré réduisant les perturbations infrarouges
• Sortie numérique, aucun étalonnage nécessaire

Description du produit

Un capteur de couleur basé sur le principe TCS détecte l’intensité des composantes rouge, verte et bleue d’une surface éclairée et fournit les valeurs mesurées sous forme numérique. Le module GY-33 utilise l’interface I2C, qui permet de connecter plusieurs modules en parallèle sans utiliser de câbles supplémentaires. La tension peut être de 3,3 V ou de 5 V, et le module fonctionne sans problème avec les deux niveaux logiques.

Le capteur mesure la réflexion et ne réagit donc qu’à la lumière renvoyée par une surface. Un filtre infrarouge intégré supprime les rayonnements infrarouges susceptibles de fausser les mesures. Les 16 canaux colorimétriques permettent une détection fine des nuances de couleur. Les valeurs mesurées sont directement disponibles sous forme numérique sur le module, sans qu’un étalonnage soit nécessaire.

Les domaines d’utilisation vont du contrôle du type de matériau, par exemple pour séparer différentes couleurs de plastique, à la régulation de l’éclairage, en passant par la mesure des valeurs de couleur dans les laboratoires et les prototypes. La détection RVB est également utilisée dans les véhicules autonomes pour identifier les marquages routiers ou les feux de signalisation. Le capteur ne fournit des mesures fiables qu’à courte distance ; il n’est pas conçu pour le contrôle de grandes surfaces colorées sur plusieurs mètres.

Le raccordement nécessite seulement quatre conducteurs (alimentation, masse, SDA, SCL). Un microcontrôleur doté d’un port I2C et une bibliothèque de commande sont nécessaires. Pour une utilisation avec des cartes 3,3 V, l’alimentation en 5 V peut être séparée ; avec des cartes 5 V, les deux alimentations peuvent être communes. Les fiches techniques du microcontrôleur concerné précisent les exigences applicables.

Consigne de sécurité

Le module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement ; il ne convient pas à une installation dans le circuit électrique domestique. En cas de questions concernant l’intégration à des alimentations électriques ou l’alimentation correcte du module, il convient de faire appel à un électricien qualifié.

Contenu de la livraison

• 1x module capteur de couleur GY-33 TCS34725 (remplace TCS230 TCS3200)
