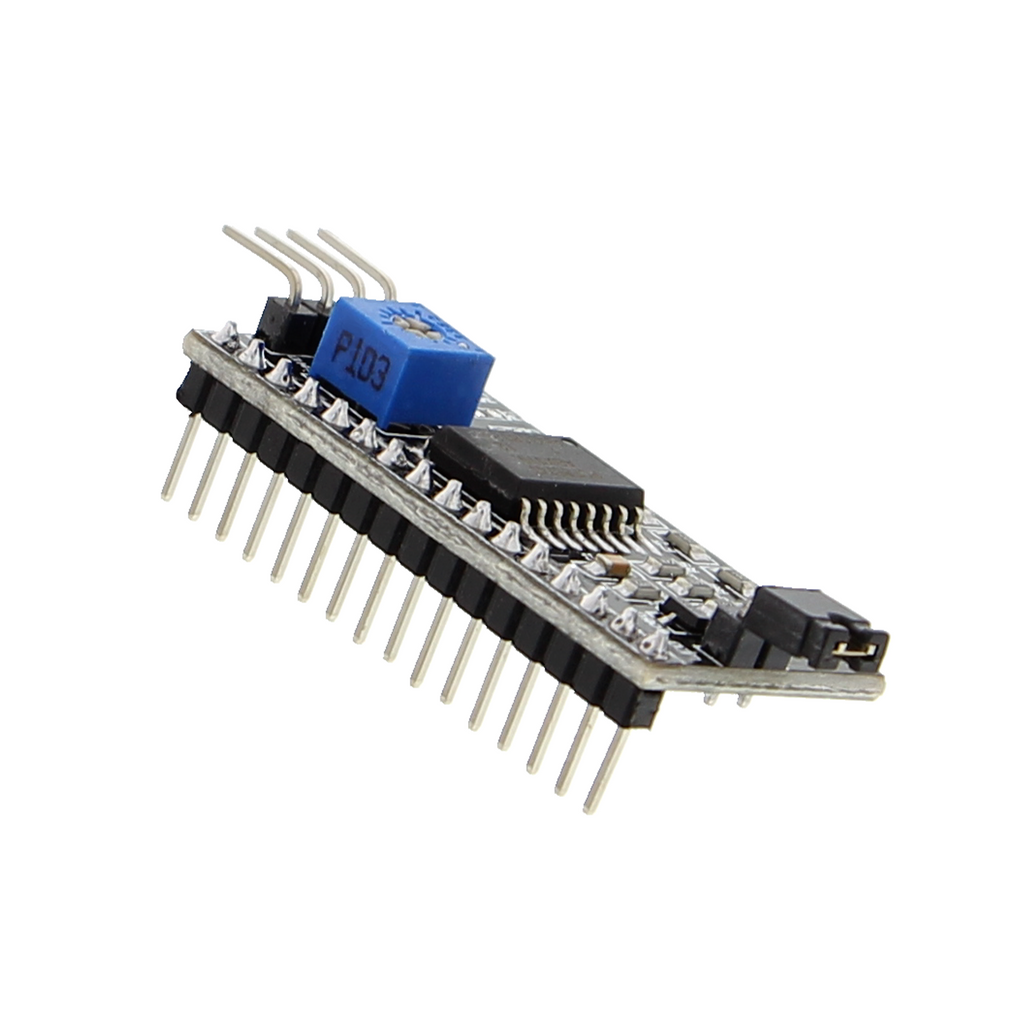

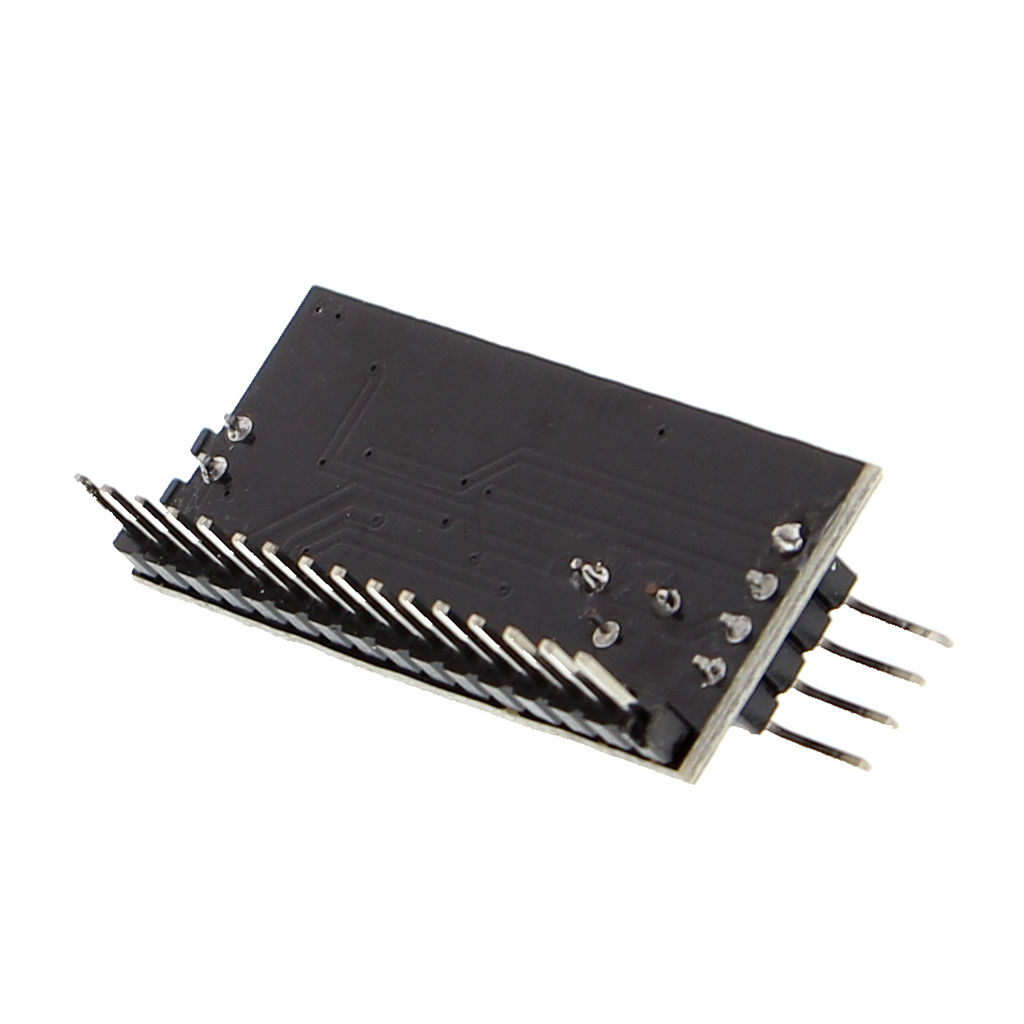

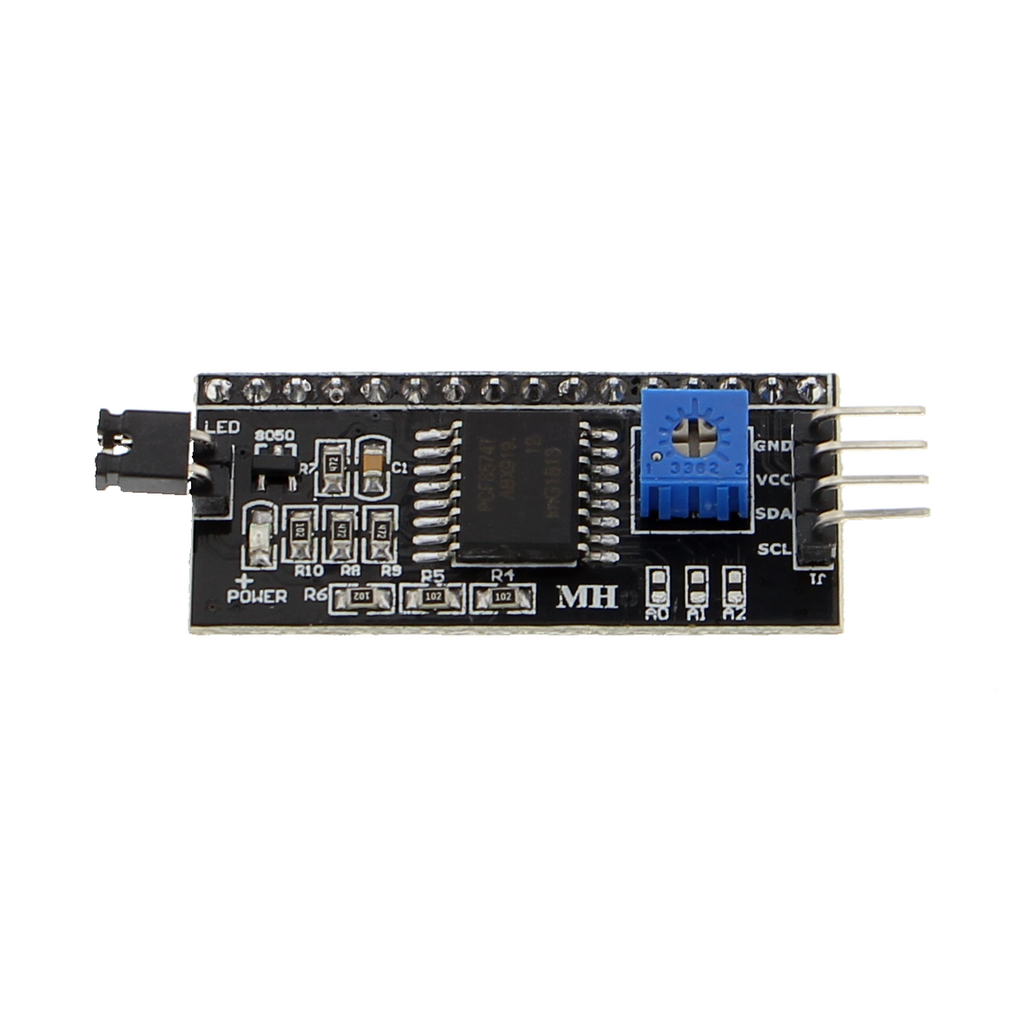

Module adaptateur I2C HD44780 pour écrans LCD 1602/2004

Présentation du produit

• Adaptateur I2C pour écrans LCD à 16*2 et 20*4 caractères
• Réduit le câblage de 6 à 2 fils
• Compatible avec les cartes microcontrôleur standard via le bus I2C
• Potentiomètre intégré pour le contraste de l’écran
• Alimentation via la ligne I2C, aucun bloc d’alimentation séparé requis

Description du produit

Un adaptateur I2C pour écrans LCD réduit le nombre de fils de raccordement et simplifie le circuit. Au lieu de six lignes de données plus deux lignes d’alimentation, le module n’utilise que quatre contacts, dont deux pour les données et la masse du bus I2C. Plusieurs modules peuvent ainsi être connectés en parallèle sur un même bus sans surcharger les broches du contrôleur.

Le module est soudé ou enfiché entre l’écran LCD et la carte microcontrôleur. L’adresse I2C est généralement fixe ; certaines variantes permettent de la modifier à l’aide de cavaliers ou de résistances. Le potentiomètre intégré règle mécaniquement le contraste, sans qu’aucune commande du contrôleur ne soit nécessaire.

Dans les systèmes d’enregistrement de données, un écran affiche les valeurs mesurées localement tandis que le contrôleur enregistre les données ; l’adaptateur I2C réduit le câblage dans les boîtiers exigus. Il en va de même pour les tâches de commande, lorsque plusieurs écrans affichent différents états du système, par exemple la tension, la température et les durées de fonctionnement dans un appareil de laboratoire. Les systèmes de menus sont également plus faciles à structurer, car moins de fils relient l’écran à la carte.

Le module nécessite une bibliothèque Arduino compatible ou des fonctions de pilote dans l’environnement de développement. Le bus I2C doit être équipé de résistances de rappel de 4,7 kΩ vers la tension d’alimentation, si les broches de raccordement du contrôleur n’en disposent pas déjà. L’écran est alimenté par le module lui-même, ce qui rend inutile tout bloc d’alimentation séparé.

Consigne de sécurité

Le module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement, et ne convient pas à une installation dans le circuit électrique domestique. Lors de la mise en service d’un circuit inconnu ou défectueux, il convient de consulter un électricien qualifié avant la mise sous tension.

Contenu de la livraison

• 1x module adaptateur I2C HD44780 pour écrans LCD 1602/2004
