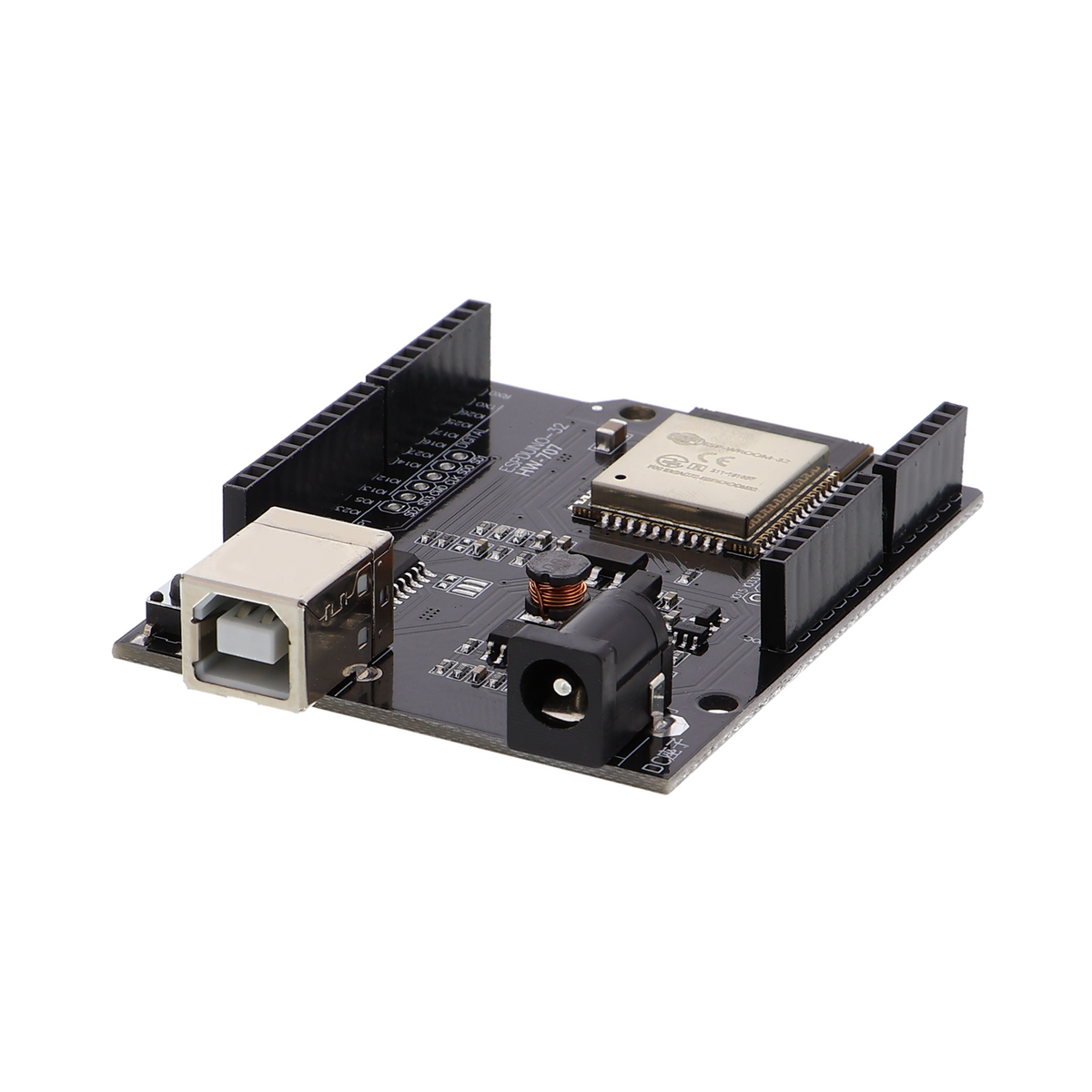

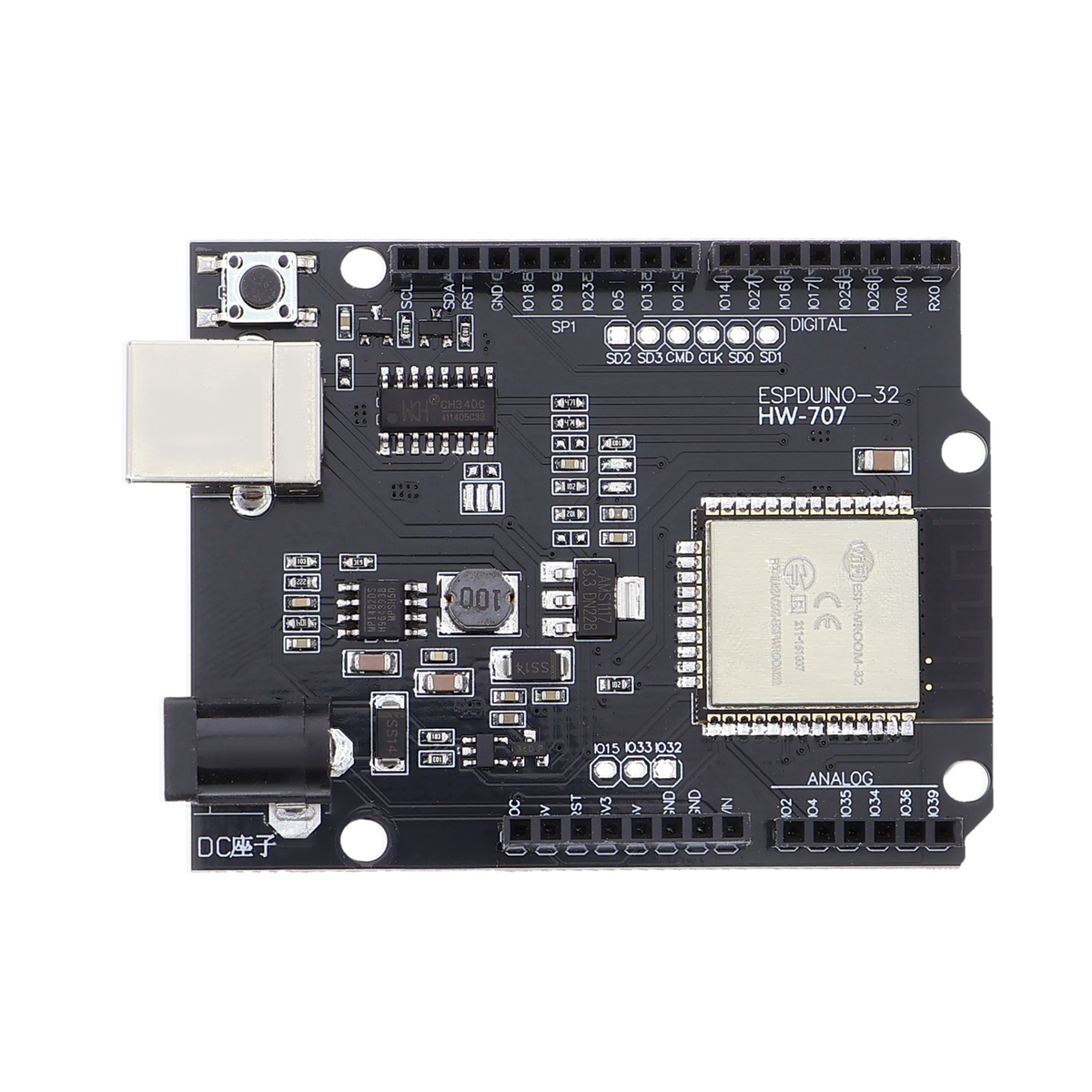

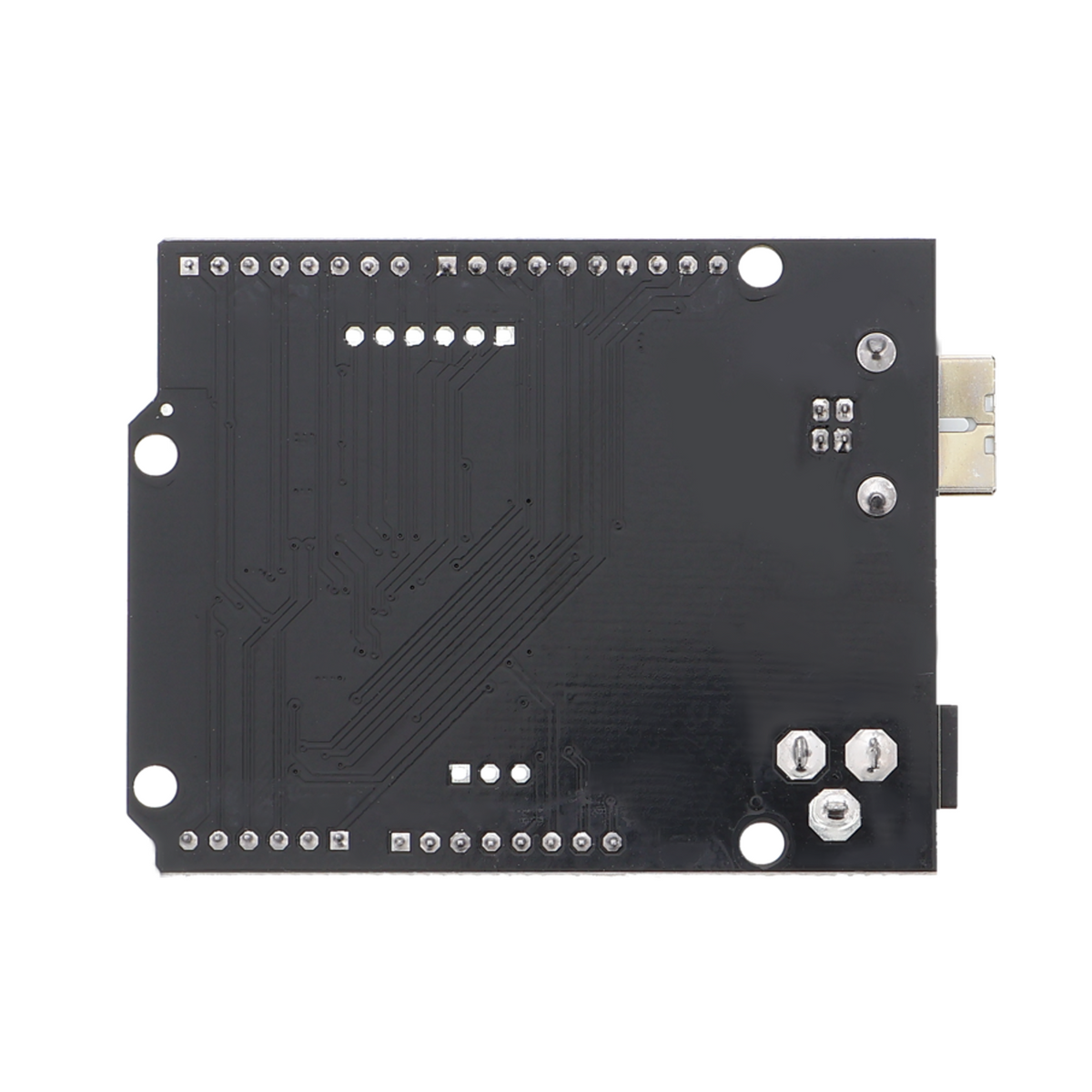

Microcontrôleur ESP32 - au format UNO R3, ESPDUINO

Présentation du produit

• Microcontrôleur au format Arduino UNO R3 avec module Wi-Fi ESP32 intégré
• Wi-Fi 802.11 b/g/n et Bluetooth 4.2 LE, processeur double cœur cadencé à 240 MHz
• 20 entrées/sorties numériques (3,3 V), 6 entrées analogiques, SPI, I2C, UART, PWM
• 4 Mo de mémoire flash
• Tension de fonctionnement de 5–12 V CC via USB ou connecteur coaxial
• Programmation via l'IDE Arduino ou Facilino, convertisseur USB-série CH340 intégré

Description du produit

Ce microcontrôleur associe un module Wi-Fi ESP32 à l'implantation mécanique et électrique des connecteurs d'un Arduino UNO R3. Cette conception permet d'utiliser les shields UNO existants et de les intégrer spatialement dans des montages existants, sans devoir remplacer la carte elle-même. La carte utilise un processeur double cœur cadencé à 240 MHz et dispose de quatre mégaoctets de mémoire flash.

L'alimentation s'effectue via un port USB ou un connecteur coaxial de 5–12 V. Lors de la programmation, une puce CH340 convertit la connexion USB en données série. Les 20 connexions numériques et 6 connexions analogiques suivent le standard UNO ; toutefois, l'affectation des broches de l'ESP32 diffère de celle des Arduino classiques à 8 bits, ce qui nécessite d'adapter les logiciels au nouveau processeur. Des barrettes de broches supplémentaires donnent accès à d'autres broches de l'ESP32.

Le Wi-Fi et le Bluetooth permettent une communication sans fil sans modules séparés. Des capteurs, écrans et autres composants peuvent être raccordés via SPI, I2C et UART. Les sorties PWM et les broches compatibles avec les interruptions permettent des tâches de commande en temps réel. Les projets typiques vont des montages de capteurs et d'automatisation aux applications IoT et à l'acquisition de données sans fil.

La programmation nécessite l'IDE Arduino avec la prise en charge des cartes ESP32 activée ; Facilino est également disponible comme alternative. Le pilote USB CH340 doit être installé sur l'ordinateur de développement. Comme les niveaux logiques de l'ESP32 sont limités à 3,3 V et qu'il ne supporte pas directement la logique 5 V, les entrées analogiques recevant des signaux 5 V nécessitent un convertisseur de niveau ou un diviseur de tension.

Consignes de sécurité

La carte fonctionne avec une logique de 3,3 V et ne supporte pas les signaux d'entrée directs de 5 V. Elle est exclusivement destinée à la réalisation de prototypes ainsi qu'aux essais et au développement, et n'est pas conçue pour être intégrée au circuit électrique domestique. En cas d'alimentation via le connecteur coaxial, il faut veiller à respecter la polarité ; en cas de doute concernant la mise en service, consultez un électricien qualifié avant de commencer les travaux.

Contenu de la livraison

• 1x microcontrôleur ESP32 - au format UNO R3, ESPDUINO
• Remarque : le câble USB n'est pas inclus dans la livraison
