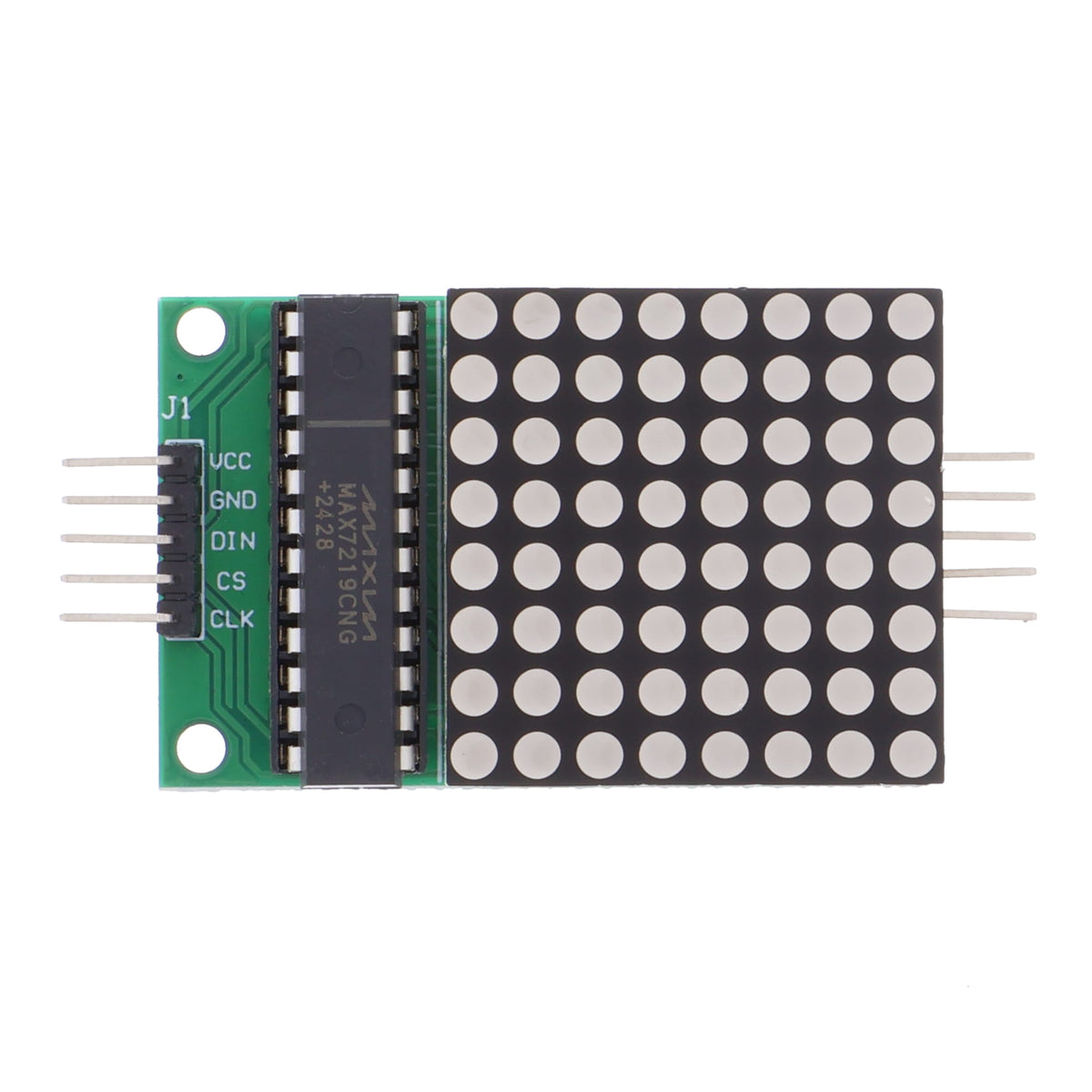

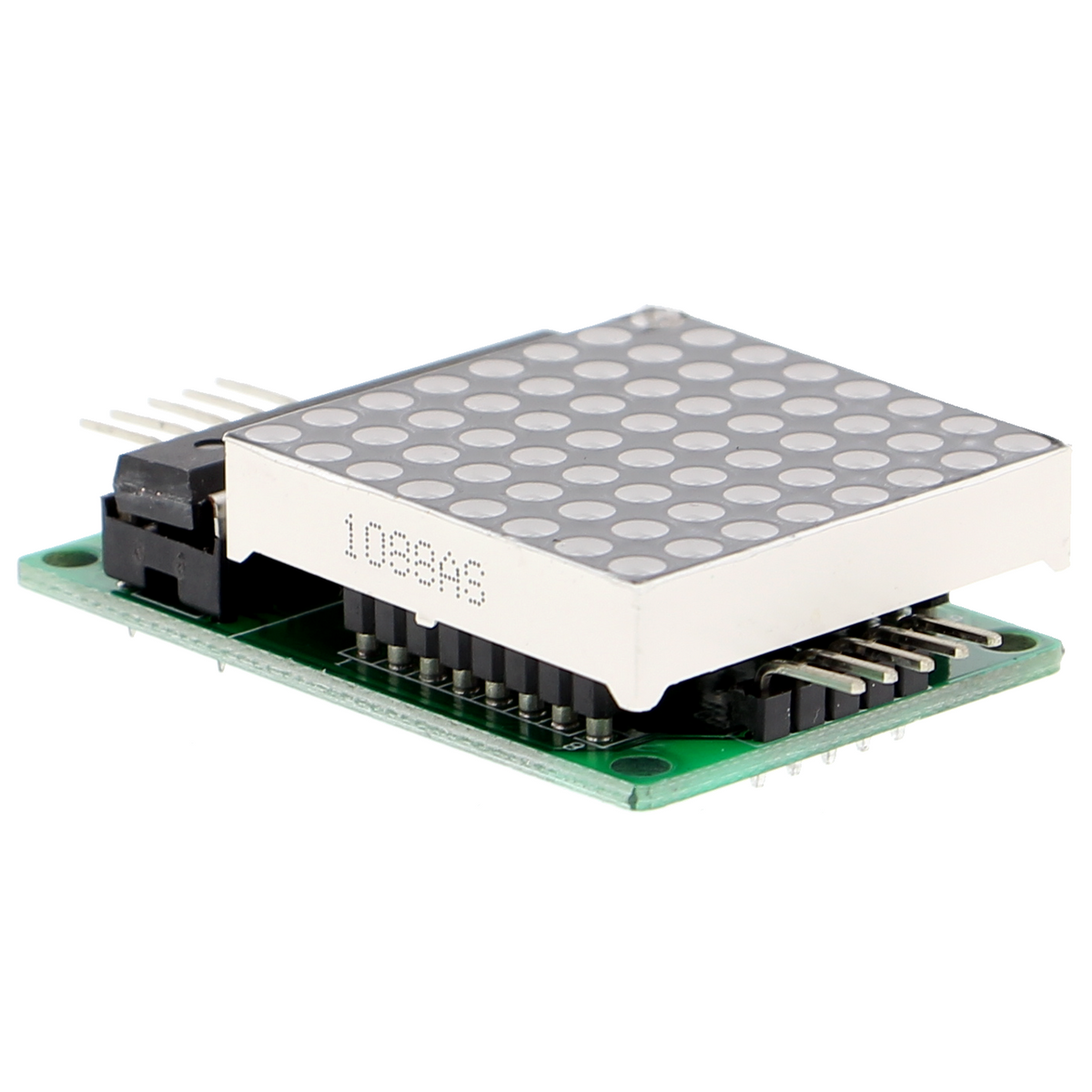

Matrice LED 8x8 avec carte pilote MAX7219

Vue d’ensemble du produit

• 64 LED contrôlables individuellement, disposées en matrice 8*8
• Puce pilote MAX7219 avec multiplexage intégré
• Transmission de données série via SPI (Din, Clk, CS)
• Tension de fonctionnement de 5 V, consommation jusqu’à 800 mA
• Régulateur de tension et résistances de limitation du courant sur la carte
• Alimentation externe requise, pas via le port logique

Description du produit

Cette matrice de LED 8*8 avec carte pilote MAX7219 commande 64 diodes électroluminescentes de manière coordonnée et épargne ainsi 56 broches de données à la carte de connexion. La puce MAX7219 gère la matrice en interne selon le principe du multiplexage et commute donc automatiquement les lignes, de sorte que seuls quatre raccordements sont nécessaires : l’alimentation, la masse et deux signaux SPI pour l’horloge et la sélection de la puce.

Le fonctionnement s’effectue sous 5 V, et la consommation peut atteindre jusqu’à 800 mA lorsque toutes les LED sont allumées à pleine luminosité. L’alimentation doit donc être assurée par une source externe suffisamment dimensionnée, et non par le port logique de la carte de commande. La carte comporte déjà des résistances de limitation du courant et un régulateur de tension ; aucun étalonnage ni ajustement n’est nécessaire.

La matrice convient aux panneaux d’affichage, aux animations simples, aux représentations de plateaux de jeu ou aux indicateurs d’état. Un projet typique pourrait être un jeu de morpion avec affichage en temps réel de la grille ou un écran défilant simple pour des messages ou des valeurs de capteurs.

Un microcontrôleur ou un ordinateur monocarte doté d’une interface SPI ainsi que le contrôle d’au moins trois broches de sortie sont nécessaires. Une bibliothèque logicielle adaptée au MAX7219 facilite considérablement la mise en route. L’alimentation externe doit fournir au moins 1 A si la matrice est utilisée pendant une période prolongée avec une luminosité élevée.

Consigne de sécurité

L’alimentation externe ne doit pas être raccordée à l’installation électrique de la maison ; les travaux sur le réseau électrique sont réservés aux électriciens qualifiés. Le module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux tests et au développement. En cas de doute concernant la sécurité de l’alimentation, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x matrice de LED 8x8 avec carte pilote MAX7219
