DOBOT Magician - pack éducatif d’automatisation 1

DOBOT Magician - Pack éducatif Automatisation 1

Dans ce pack éducatif, chaque bras robotisé Dobot Magician peut être commandé via un capteur.

Vidéo du produit : https://www.youtube.com/watch?v=YfQDEnnYJbg

Les robots réagissent au « Trigger » externe d'une barrière photoélectrique et exécutent la séquence de mouvements préalablement programmée. La programmation peut s'effectuer via les méthodes habituelles, comme Teach&Playback, Blockly ou encore Python

Il est également possible d'enregistrer les programmes sur les robots. Cette ligne de production peut ainsi être programmée avec un seul ordinateur ou portable.

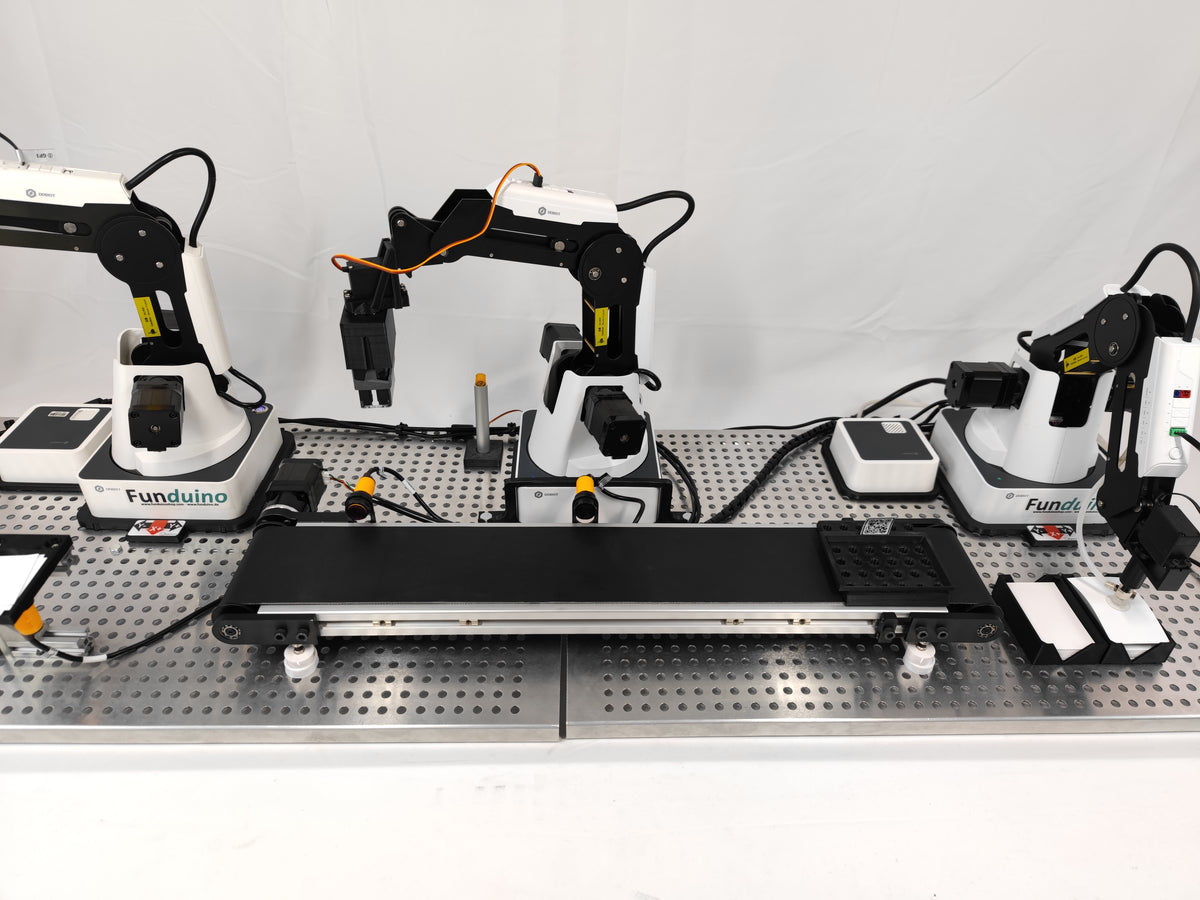

Processus d'automatisation prévu :

• Le robot1 saisit une ébauche de carte de visite dans le dispositif prévu à cet effet et la dépose dans le dispositif situé sur le convoyeur.
• Convoyeur : le convoyeur démarre dès que la carte de visite est déposée et s'arrête lorsque celle-ci atteint la position de tamponnage.
• Le robot2 lance le processus de tamponnage lorsque le capteur du robot2 détecte l'arrivée de l'ébauche de carte de visite.
• Le convoyeur transporte le dispositif contenant la carte de visite tamponnée jusqu'au troisième robot.
• Le robot3 saisit la carte de visite dans le dispositif et la dépose dans le dispositif prévu à cet effet, lui aussi équipé d'une barrière photoélectrique.
• Le convoyeur ramène le support de la carte de visite en position de départ.
• Dès que la carte de visite tamponnée est retirée du support, la troisième barrière photoélectrique le détecte et le robot1 associé relance le processus de production.

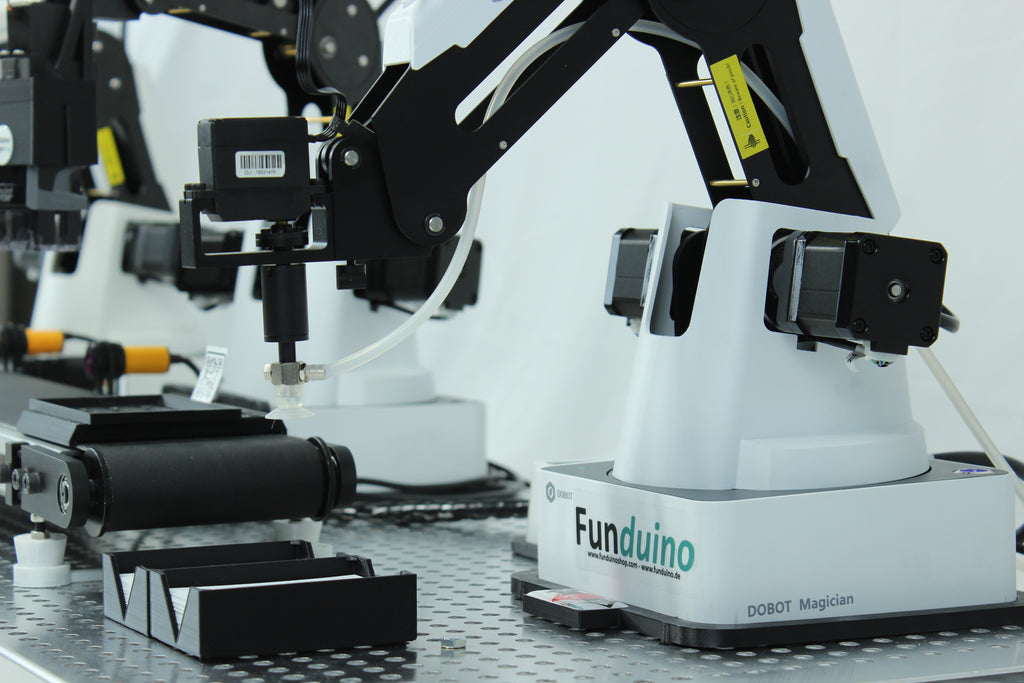

Le DOBOT Magician - la pièce maîtresse du pack éducatif

Le DOBOT Magician est un bras robotisé de bureau multifonction, spécialement conçu pour le secteur de l'éducation.
L'astuce : les outils du bras robotisé peuvent être remplacés en quelques gestes. Une large gamme de possibilités d'utilisation est ainsi disponible.

Outils du DOBOT Magician

• Ventouse
• Pince pneumatique
• Porte-stylo
• Fonction d'impression 3D

De plus, le bras robotisé prend en charge la création avec ses 13 interfaces E/S supplémentaires et sa compatibilité avec plus de 20 langages de programmation - ton imagination n'a alors aucune limite.

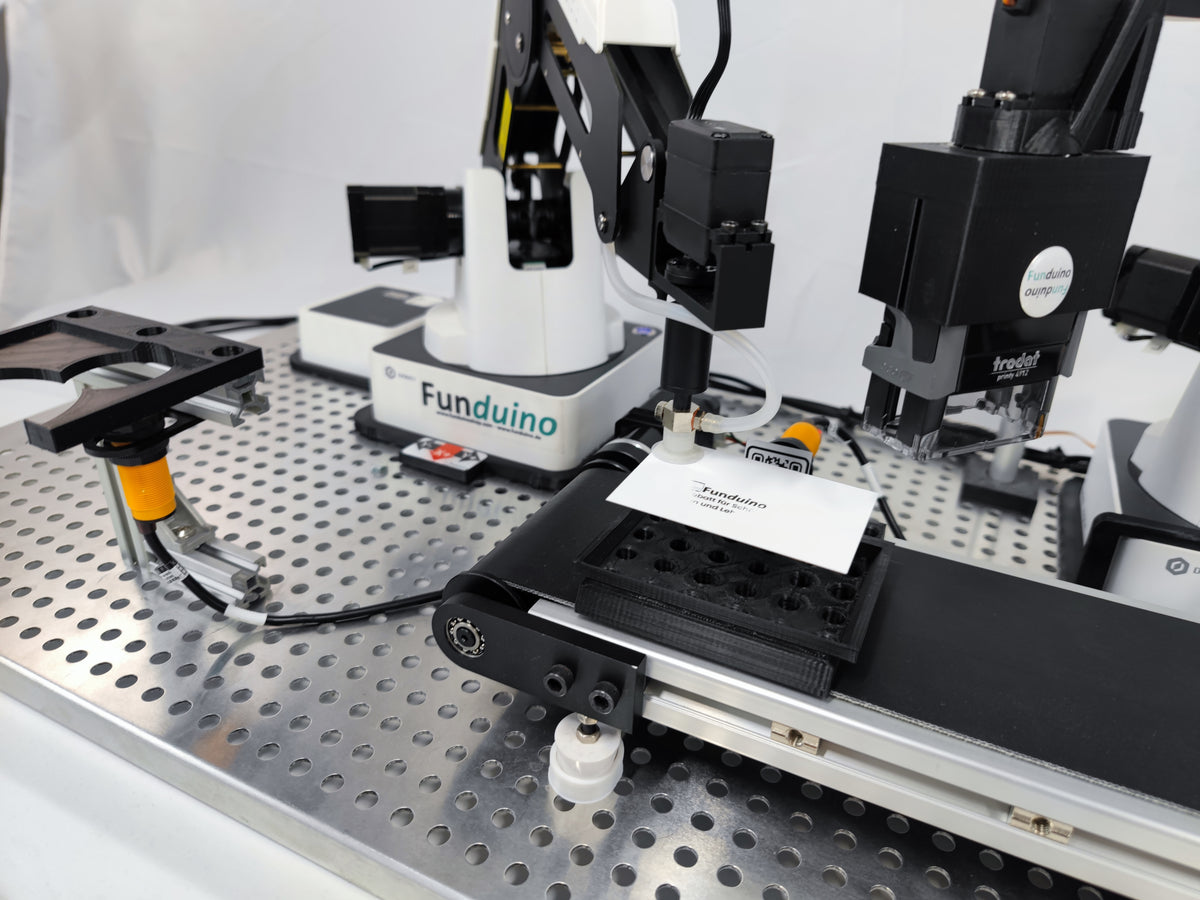

Le convoyeur DOBOT

L’utilité et la fonction du convoyeur DOBOT sont rapidement évidentes : il permet de transporter du matériel.
Le convoyeur est sans doute l’élément le plus important dans le contexte de l’Industrie 4.0 pour simuler une ligne de production.

Les éléments du kit pédagogique Automatisation n° 1

Le Workspace (2x inclus)

• complète l’approche didactique de l’enseignement de la robotique
• espace de travail de haute qualité et durable, au design industriel
• tous les modules d’apprentissage de Funduino GmbH sont compatibles avec le Workspace
• le quadrillage de trous permet de réaliser des tâches répétables

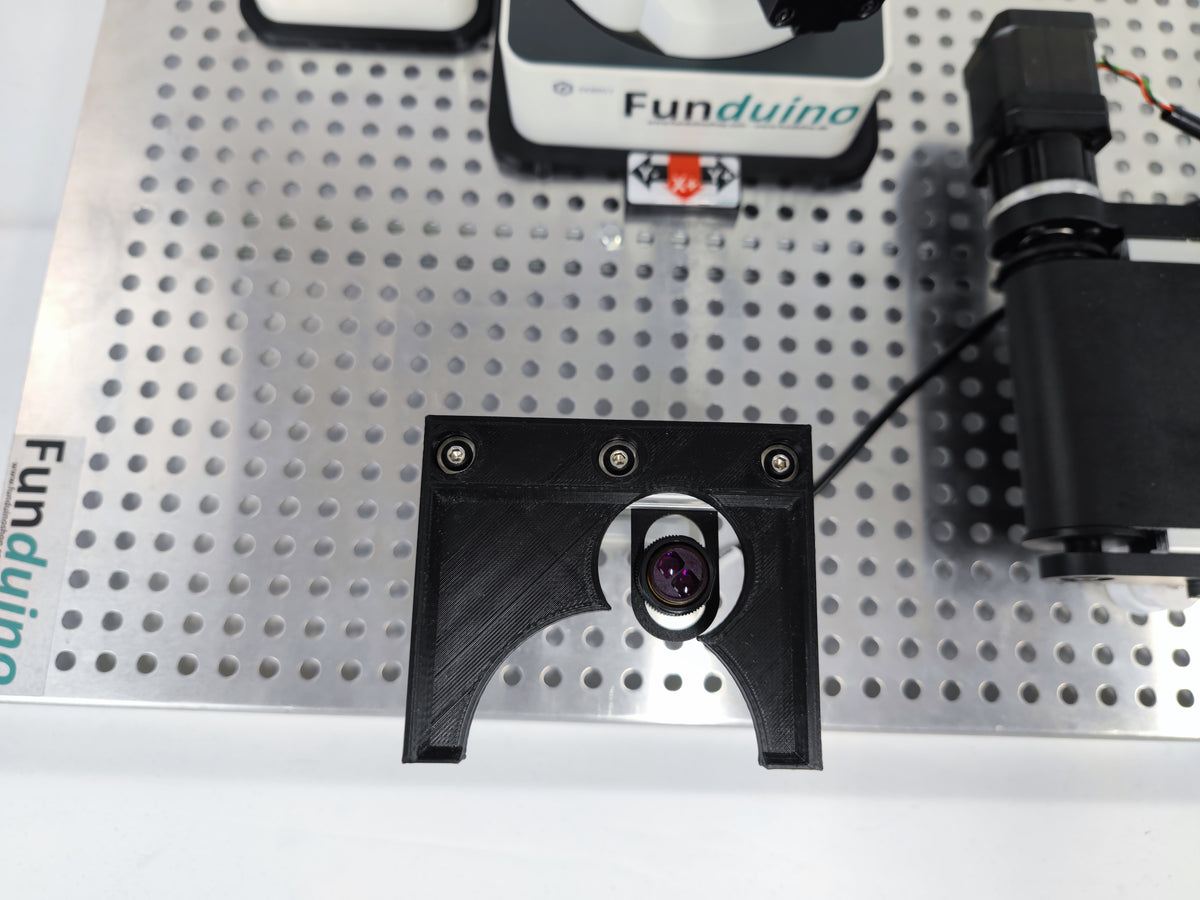

Le cadre (3x inclus)

• sert à fixer le DOBOT Magician sur le Workspace
• dispose d’un système de coordonnées pratique
• peut être positionné librement sur le Workspace

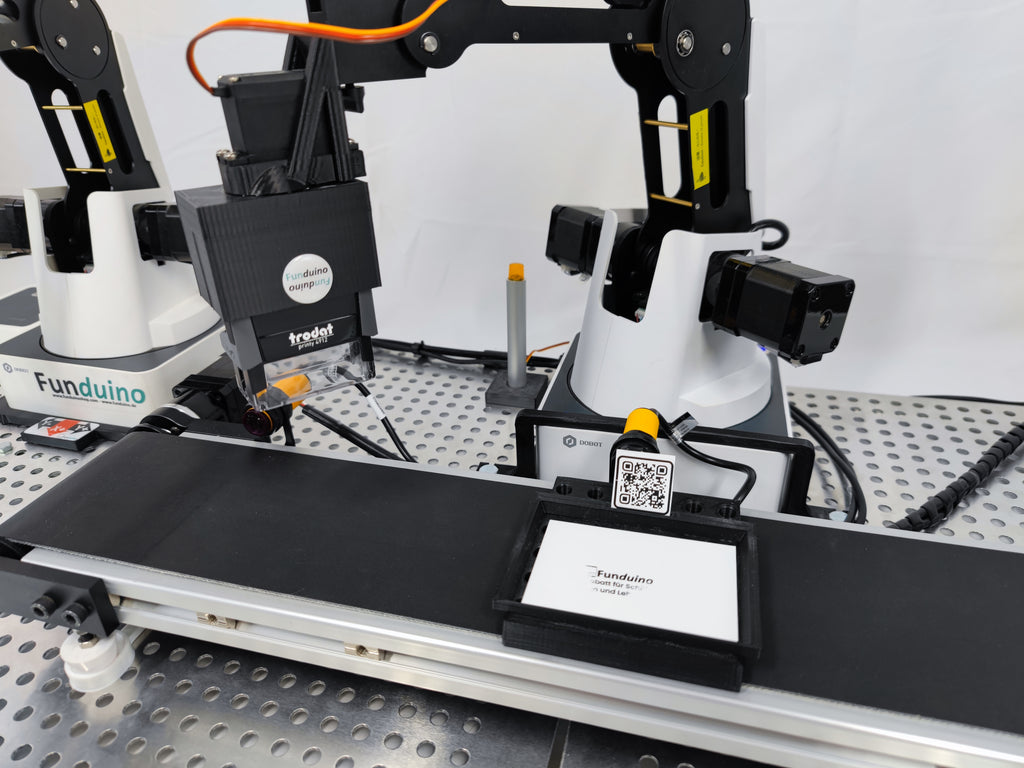

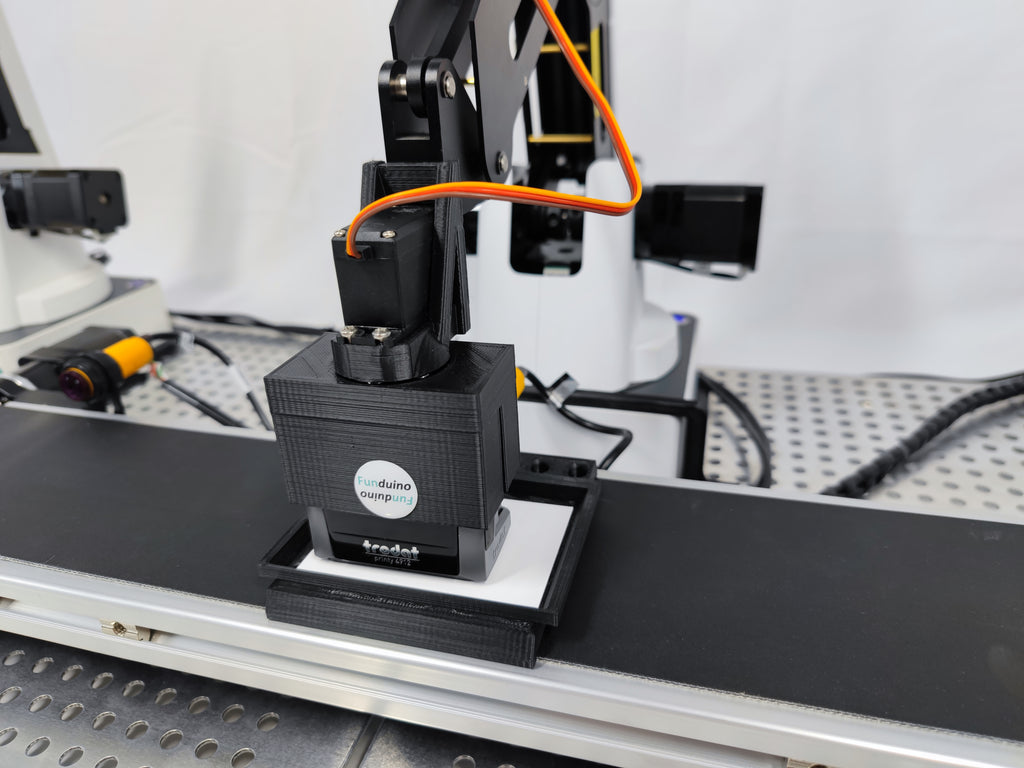

 Le module de tampon (1x inclus)

• permet d’imprimer des objets tels que des cartes de visite
• L’outil du robot contient un tampon Trodat normalisé « Printy 4912 ». Sur demande, celui-ci est livré avec un logo personnalisé, par exemple celui de l’école ou de l’entreprise. Le tampon est emboîté et donc interchangeable.

 Accessoires (1x inclus)

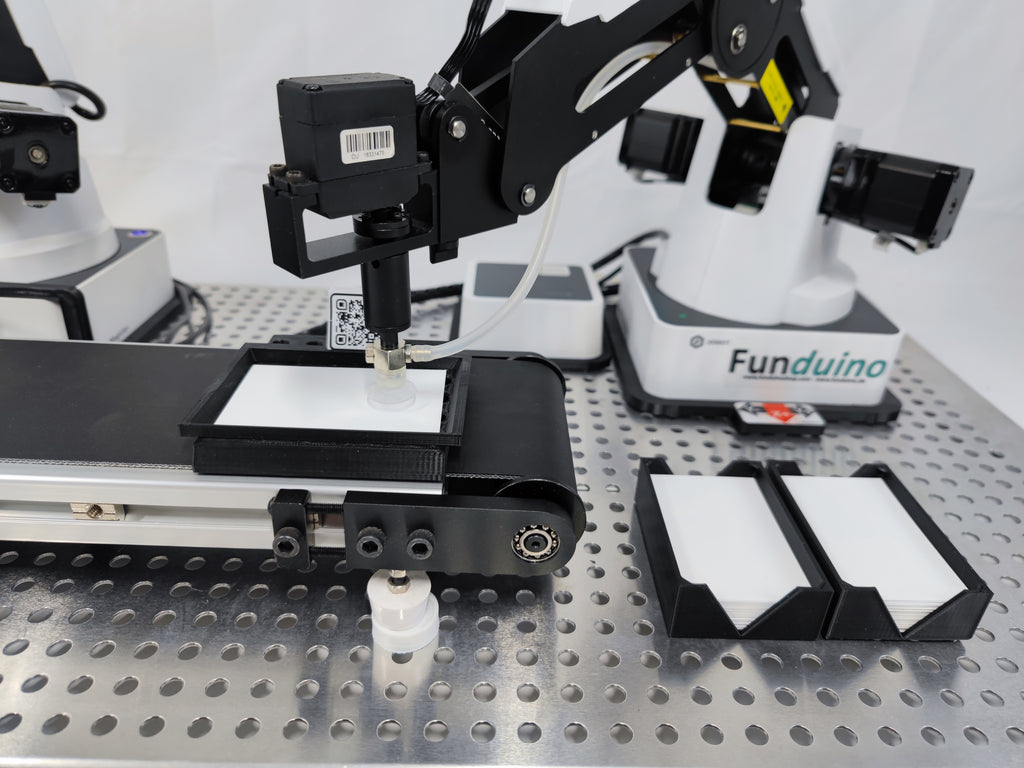

• Support pour cartes de visite vierges
• Plaque perforée Slider - plaque perforée avec dispositif antidérapant de blocage sur le convoyeur

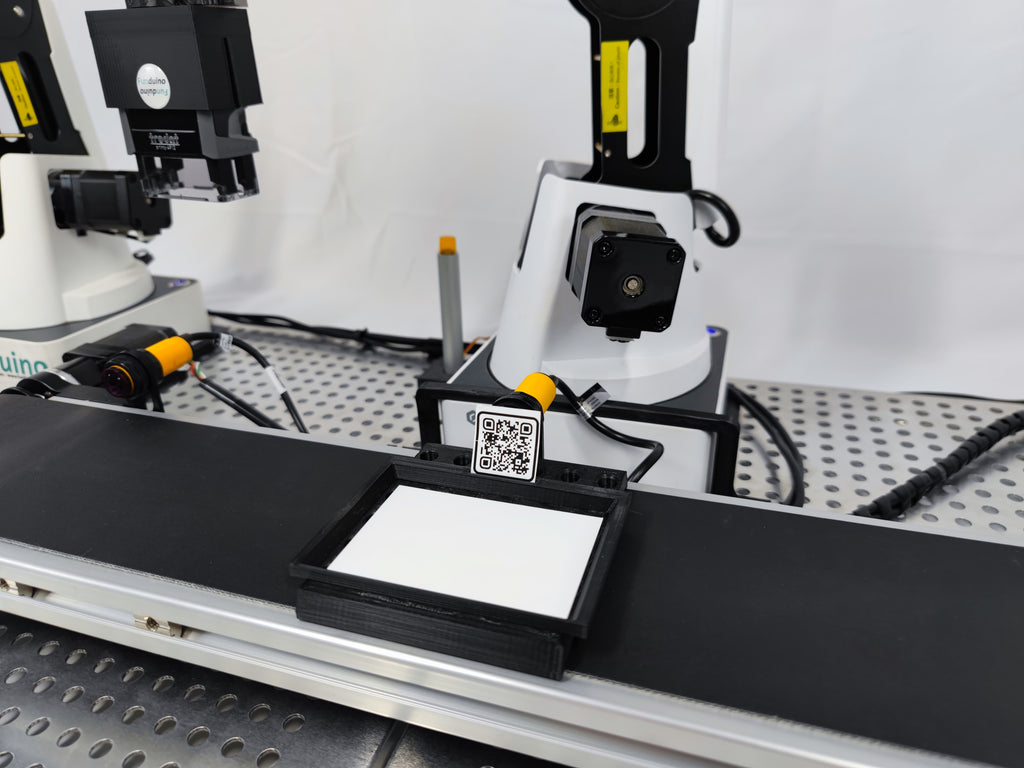

• Support pour cartes de visite vierges sur le convoyeur
• Support pour cartes de visite terminées, avec cadre en profilés d’aluminium et barrière photoélectrique
• Barrière photoélectrique pour détecter la position du tampon sur le convoyeur
• Barrière photoélectrique pour détecter la position finale sur le convoyeur (une barrière photoélectrique est intégrée au convoyeur fourni)
• Env. 300 cartes de visite (blanches neutres, avec impression Funduino au verso)

Matériel d’accompagnement

• Les enseignants ont accès à notre portail client, qui contient des programmes d’exemple et un mode d’emploi en allemand.

Aperçu :

• ligne de production automatisée
• compatible avec les autres modules d’apprentissage de Funduino GmbH
• la ligne de production peut être utilisée de différentes manières
• le processus de production peut être modifié ou optimisé

Contenu de la livraison

• 3* DOBOT Magician Basic (Educational Plan disponible moyennant supplément)
• 1* Module d’apprentissage - Tampon
• 2* Dispositif pour cartes de visite vierges
• 1* Dispositif pour le convoyeur
• 3* Capteur photoélectronique
• 1* Convoyeur DOBOT
• 2* Funduino Workspace
