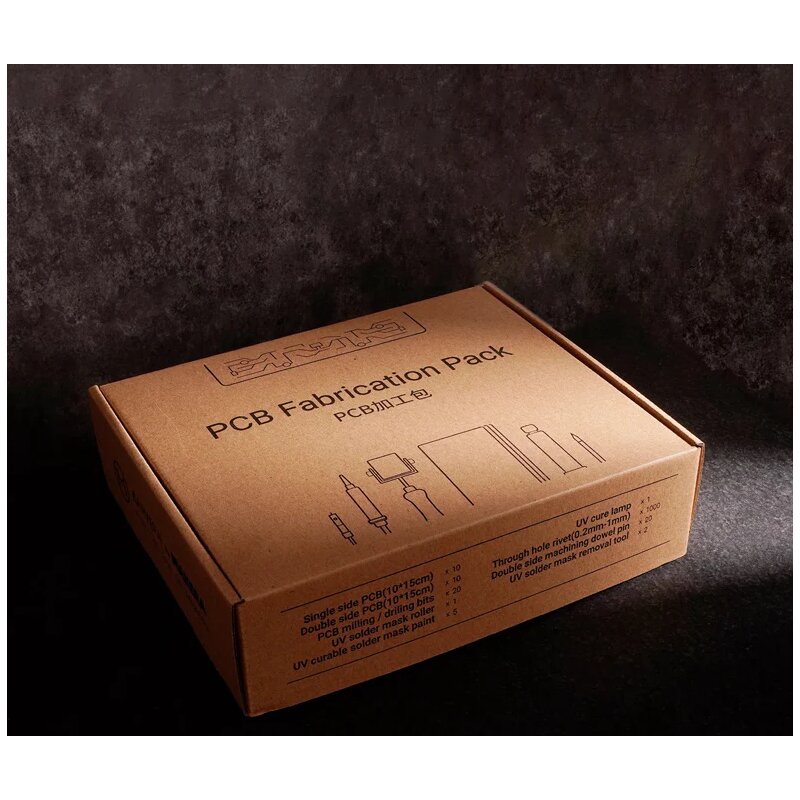

Makera - Kit de fabrication de circuits imprimés

Makera PCB Fabrication Pack : transformez votre Carvera en usine professionnelle de fabrication de PCB

Avec le Makera PCB Fabrication Pack, faites passer votre machine CNC Carvera au niveau supérieur et transformez-la en une ligne de production de haute précision pour la fabrication de circuits imprimés (PCB). Cet ensemble complet vous offre tout ce dont vous avez besoin pour fabriquer des circuits imprimés professionnels de manière efficace et précise - de l’application du masque de soudure à la gravure laser de la sérigraphie, en passant par la fabrication de PCB double face. Grâce à la solution logicielle conviviale et aux accessoires bien pensés, vous pouvez réaliser toutes les étapes au sein d’un seul processus fluide.

Fonctionnalités et avantages

Application du masque de soudure
Le PCB Fabrication Pack contient tout ce dont vous avez besoin pour appliquer professionnellement des masques de soudure. Avec la peinture de masque de soudure durcissable aux UV spéciale et le rouleau pour masque de soudure UV, vous pouvez facilement revêtir vos PCB d’un masque résistant et protecteur. L’outil de fraisage à ressort fourni vous aide à retirer le masque de soudure avec précision tout en laissant le reste du circuit imprimé propre.

Gravure laser de la sérigraphie
Utilisez le module laser intégré de votre Carvera pour graver avec précision des sérigraphies sur le masque de soudure. Vous obtenez ainsi des marquages et des repères d’aspect professionnel sur votre circuit imprimé, qui améliorent à la fois sa fonctionnalité et son design. Cette fonction est idéale pour ajouter des inscriptions, des symboles et des repères d’orientation sur vos PCB.

Fabrication de PCB double face
La fabrication de PCB double face devient un jeu d’enfant avec ce pack. Grâce aux instructions étape par étape et aux chevilles de centrage fournies, vous pouvez fraiser et percer facilement des circuits imprimés double face avec précision, sans avoir à vous soucier de réglages complexes. Les PCB sont fixés de manière stable afin de garantir une précision maximale pendant l’usinage.

Solution logicielle intuitive
Grâce à la conversion intuitive de fichiers Gerber vers des fichiers CAD, vous pouvez importer vos designs en toute simplicité dans le système CAD de votre choix. Le Makera PCB Fabrication Pack fonctionne parfaitement avec VCarve Desktop et d’autres logiciels de FAO courants. Vous n’avez ainsi plus besoin de passer d’une solution logicielle à une autre, ce qui simplifie considérablement l’ensemble du processus de fabrication.

Caractéristiques

• Application du masque de soudure : peinture de masque de soudure durcissable aux UV et rouleau pour masque de soudure inclus, avec outil de fraisage à ressort pour retirer le masque.

• Gravure laser de la sérigraphie : utilisez le module laser intégré de votre Carvera pour graver avec précision la sérigraphie sur le masque de soudure.

• Fabrication de PCB double face : usinage facile de PCB double face à l’aide de chevilles de centrage et de fraises de précision.

• Solution logicielle : conversion de fichiers Gerber vers des fichiers CAD, compatible avec VCarve Desktop et d’autres logiciels de FAO.

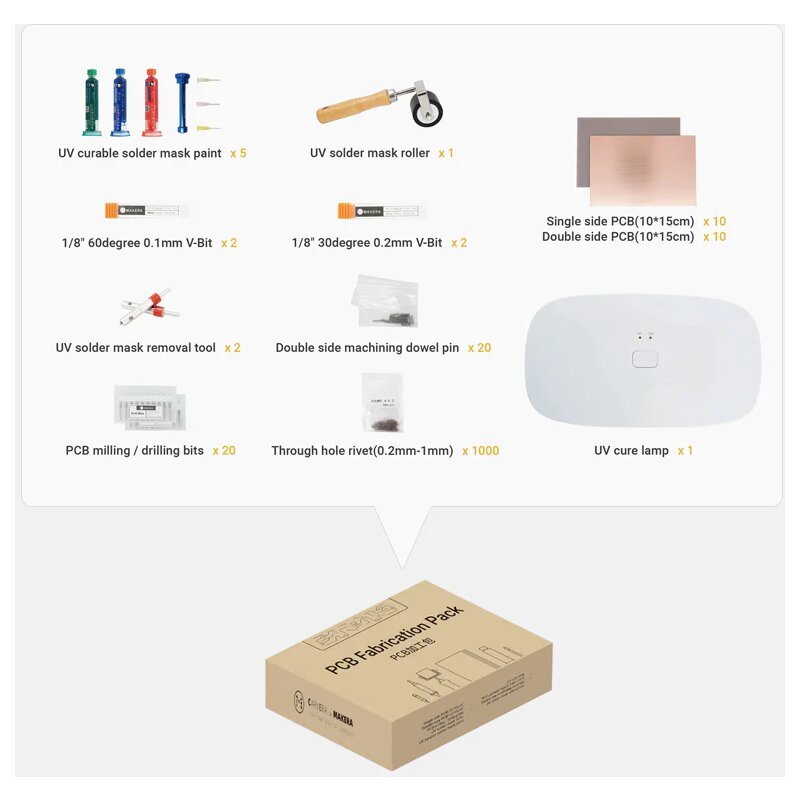

Contenu de la livraison

• 5x peinture de masque de soudure durcissable aux UV

• 1x rouleau pour masque de soudure UV

• 2x fraises en V 1/8", 60 degrés, 0,1 mm

• 2x fraises en V 1/8", 30 degrés, 0,2 mm

• 2x outils de retrait du masque de soudure UV

• 20x chevilles de centrage pour usinage double face

• 20x fraises et forets pour PCB

• 1000x rivets de métallisation (0,2 mm-1 mm)

• 10x PCB simple face (10x15 cm)

• 10x PCB double face (10x15 cm)

• 1x lampe de durcissement UV
