Écran tactile TFT LCD 2.8 pouces, shield compatible Arduino, 320x240

Présentation du produit

• Shield d’affichage TFT-LCD avec écran tactile résistif pour Arduino Uno et Mega
• Résolution de 240 * 320 pixels, profondeur de couleur de 16 bits avec 65 000 couleurs
• Le contrôleur graphique ILI9341 soulage le microcontrôleur
• Tension de fonctionnement de 3,3 à 5 V
• Lecteur de carte microSD intégré
• Stylet inclus

Description du produit

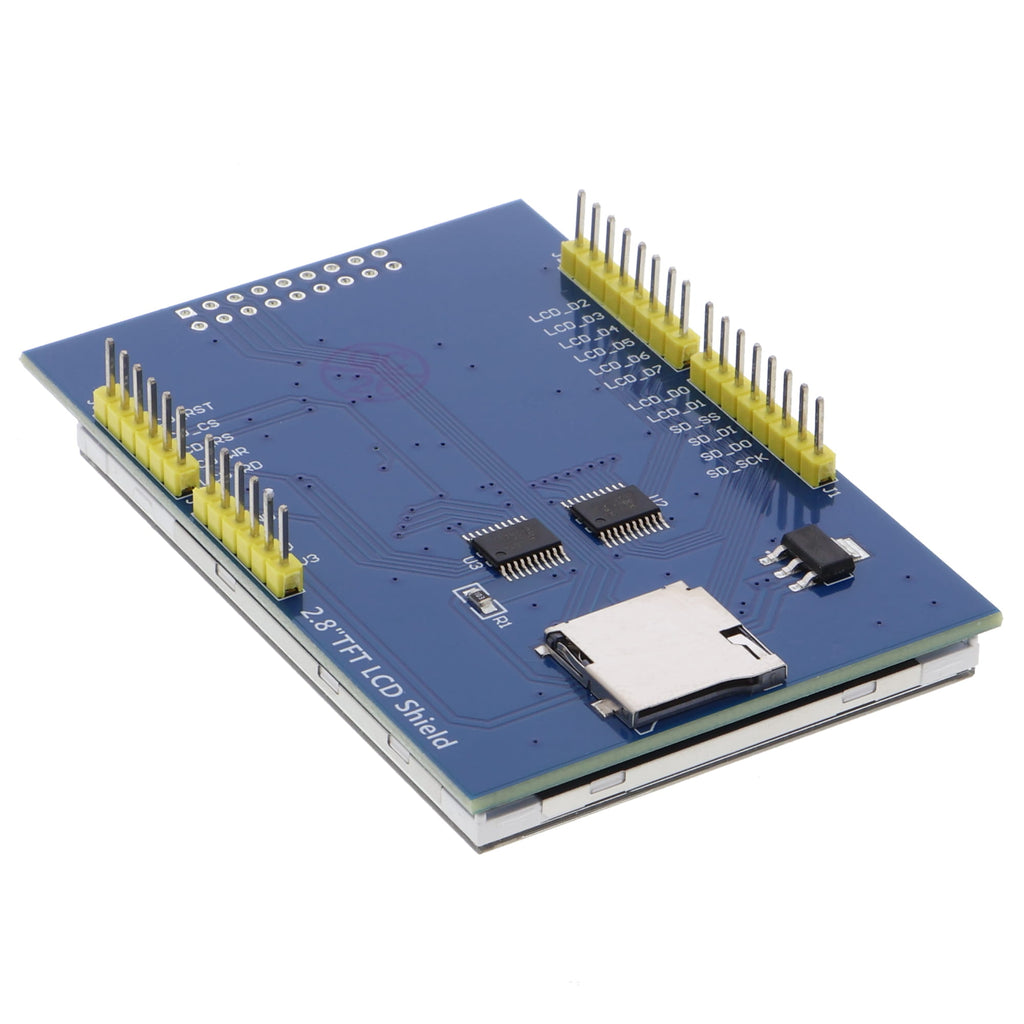

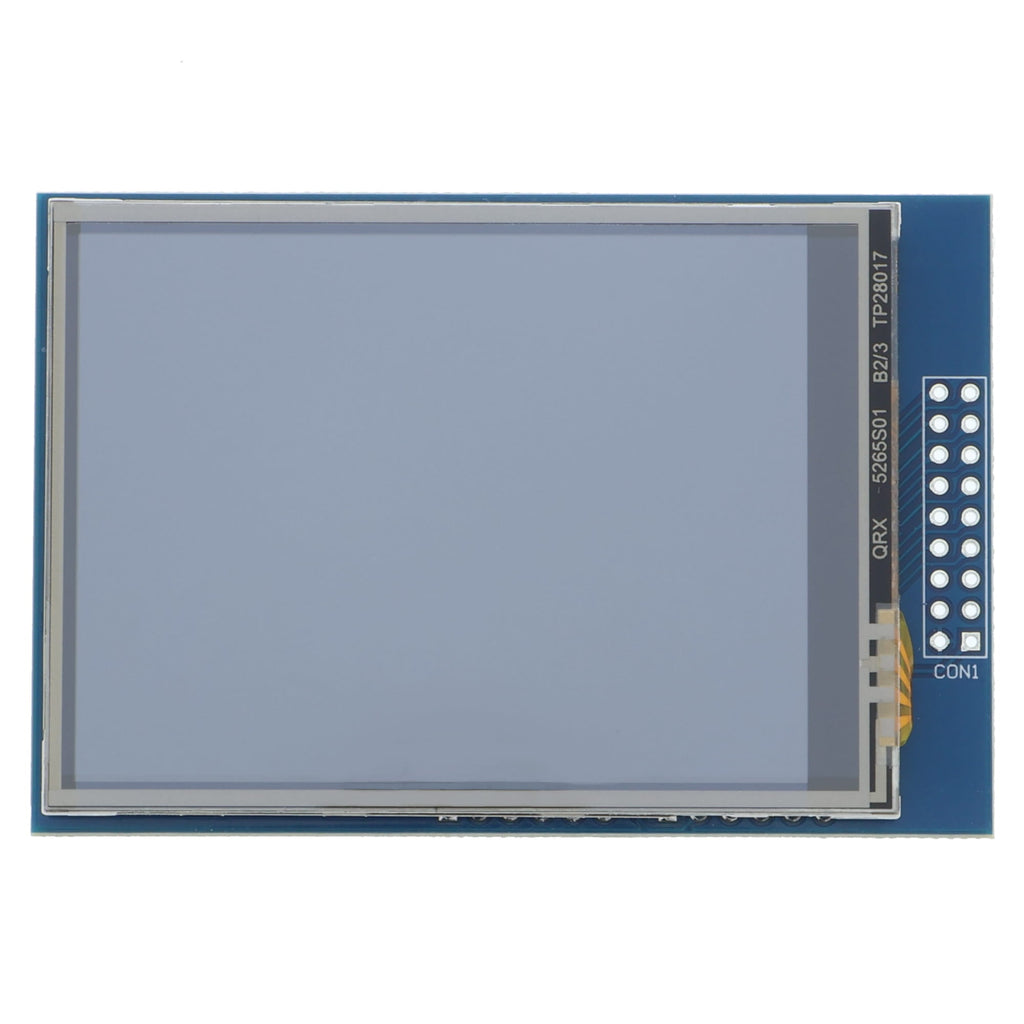

Ce shield d’affichage TFT-LCD associe l’affichage et la saisie tactile sur une seule carte qui se branche directement sur les connecteurs d’un Arduino Uno. Le contrôleur ILI9341 intégré à l’arrière prend en charge l’ensemble des calculs graphiques, soulageant ainsi considérablement le microcontrôleur. Pour l’Arduino Mega, un connecteur à broches supplémentaire (CON1) est disponible afin d’ajouter les connexions nécessaires.

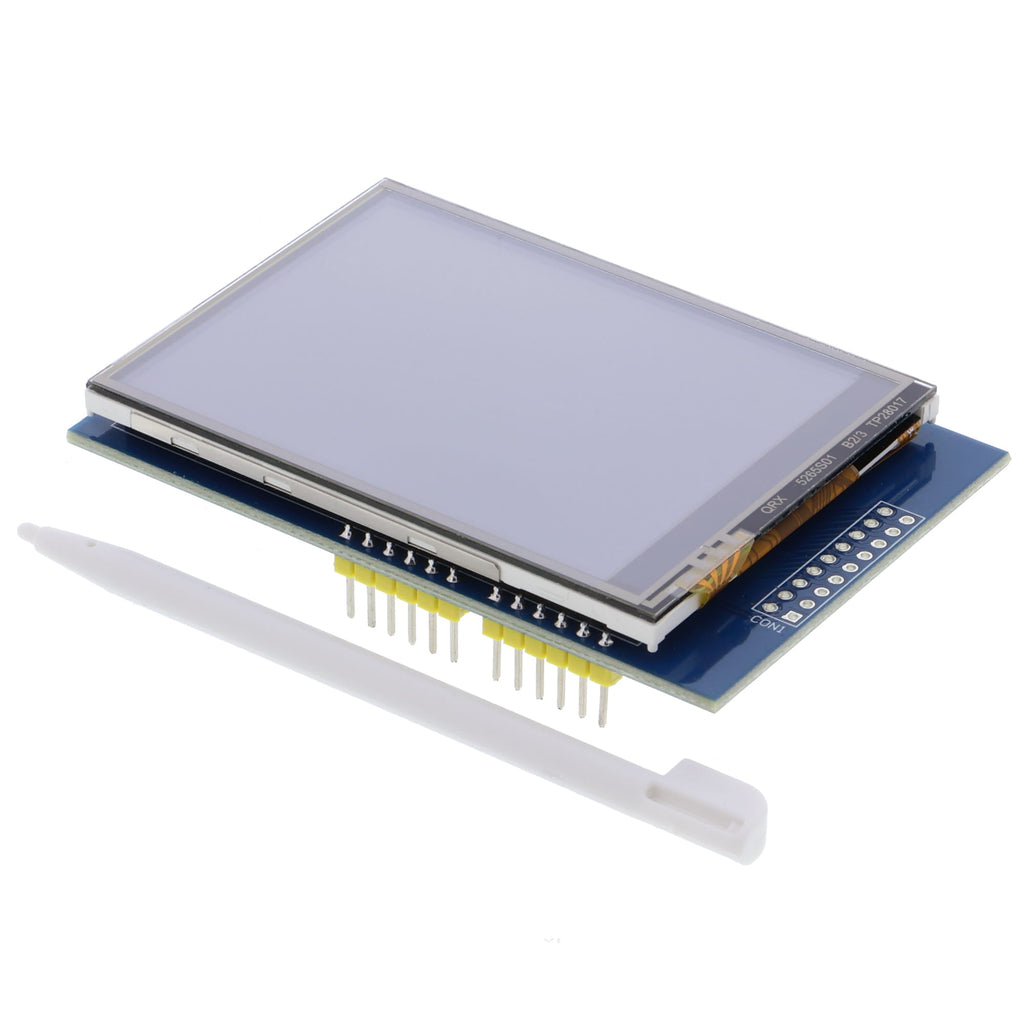

L’utilisation s’effectue au moyen d’une membrane sensible à la pression située sur l’écran de 2,8 pouces, qui peut être commandée avec le stylet fourni ou avec le doigt. Avec une résolution de 240 * 320 pixels et une profondeur de couleur de 16 bits, il est possible d’afficher des valeurs mesurées, des menus et des graphiques simples. Le lecteur de carte microSD intégré permet de charger des fichiers image ou d’enregistrer des données de projet sans module de stockage supplémentaire.

Ce shield convient aux interfaces graphiques dans lesquelles les données des capteurs et les valeurs mesurées sont affichées directement à l’écran. Des boutons à l’écran permettent de modifier les paramètres ou de naviguer dans les menus, ce qui fait de ce module un périphérique d’affichage et de saisie. Ses applications pratiques vont des simples enregistreurs de données avec affichage aux panneaux de commande dotés d’éléments de contrôle tactiles.

La programmation nécessite l’IDE Arduino et une bibliothèque d’affichage pour le contrôleur ILI9341. La tension de fonctionnement de 3,3 à 5 V rend ce shield compatible avec la plupart des cartes Arduino courantes, sans nécessiter de convertisseurs de niveau supplémentaires.

Consigne de sécurité

Le shield d’affichage est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement, et ne convient pas à une installation dans le circuit électrique domestique. Les travaux sur ou à proximité de l’installation électrique sont réservés aux professionnels qualifiés ; en cas de doute, consulter un professionnel qualifié avant la mise en service.

Contenu de la livraison

• 1x écran tactile TFT LCD Shield de 2.8 pouces, compatible Arduino, 320x240, SPI
