Nextion NX8048T070 - Écran tactile HMI, 7" (pouces)

Présentation du produit

• Écran tactile de 7 pouces pour la commande de systèmes embarqués
• Résolution de 800*480 pixels, dalle IPS avec angle de vision étendu
• Port UART série pour l’échange de données avec des cartes à microcontrôleur
• Tension de fonctionnement de 5 V, consommation jusqu’à environ 400 mA
• Mémoire intégrée pour les designs d’interface sans carte SD supplémentaire
• Dalle tactile résistive, utilisable avec le doigt ou un stylet
• Plaque arrière en aluminium avec système de couches thermiques pour une meilleure stabilité

Description du produit

Cet écran tactile HMI associe une surface d’affichage attrayante de 7 pouces à une interface de commande directe pour les projets à microcontrôleur. L’appareil communique avec des cartes telles que les modèles Arduino ou Espressif via une interface UART série. Seules quatre broches de connexion sont donc nécessaires : alimentation, masse et deux lignes de signal. La dalle tactile résistive réagit à la pression du doigt ou du stylet, ce qui permet une utilisation robuste dans des environnements plus exigeants.

La résolution de 800*480 pixels suffit pour afficher clairement du texte, des symboles et des graphiques simples. La dalle IPS conserve une restitution constante des couleurs même en cas de vue latérale, ce qui est important pour les applications de commande lorsque plusieurs personnes regardent l’écran. En fonctionnement, la consommation est d’environ 400 mA sous 5 V. La mémoire de la carte contient l’interface utilisateur, de sorte que l’écran conserve les écrans programmés même après une coupure de l’alimentation.

Les designs d’interface sont créés dans l’environnement de conception du fabricant, mis gratuitement à disposition. Ce logiciel permet d’assembler des boutons, des curseurs, des graphiques et des affichages de valeurs mesurées sans programmation, puis de les transférer sur l’écran. Il est ainsi possible de créer des éléments de commande pour une alimentation de laboratoire, un régulateur de température avec graphique d’évolution ou l’affichage du temps de fonctionnement d’un capteur de stockage. L’export s’effectue via USB. La communication avec le microcontrôleur connecté passe également par la liaison UART, qui permet l’échange bidirectionnel de commandes et de valeurs de données.

Pour fonctionner, l’appareil nécessite une alimentation d’une capacité d’au moins 400 mA sous 5 V. Si le microcontrôleur connecté utilise également 5 V, les deux appareils peuvent être alimentés par la même source. Une carte de développement dotée d’une capacité de sortie limitée doit être soulagée par une alimentation séparée. Comme l’écran est connecté en série, la plupart des broches de connexion du microcontrôleur restent disponibles.

Consigne de sécurité

L’écran n’est pas destiné à être mis en service sur ou à proximité immédiate d’une installation électrique domestique. Il sert exclusivement à la réalisation de prototypes ainsi qu’à des fins de test et de développement. Les travaux sur ou à proximité d’une installation électrique sont réservés aux électriciens qualifiés. En cas de doute concernant l’alimentation électrique ou la liaison équipotentielle, consultez un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* Nextion NX8048T070 - écran tactile HMI, 7" (pouces)
• 1* câble de connexion

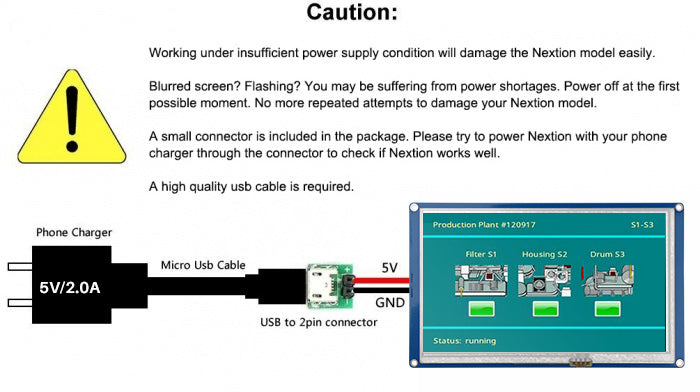

• 1* carte de test pour l’alimentation (câblage voir les images du produit)
