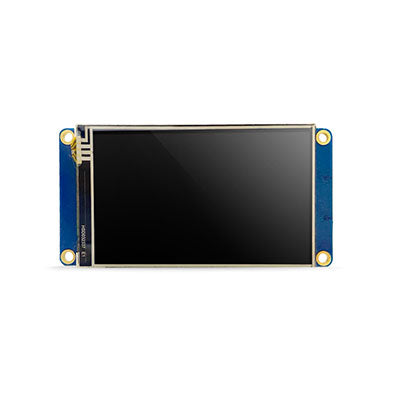

Nextion NX4024T032 - Écran tactile HMI, 3.2" (pouces)

Présentation du produit

• Écran tactile intelligent avec écran de 3,2 pouces pour interfaces utilisateur graphiques
• Résolution de 400 * 240 pixels, 16 millions de couleurs
• Connexion série via UART (RX/TX), intégration facile dans les projets existants
• Tension de fonctionnement de 3,3 à 5,5 V, aucune alimentation séparée nécessaire
• Panneau tactile intégré et écran résistif pour une utilisation robuste sur le terrain
• Environnement de développement propre avec émulateur, éditeur de composants prêt à l'emploi pour créer rapidement des interfaces

Description du produit

L'écran Nextion est un panneau tactile intelligent destiné à la création d'interfaces de commande graphiques. Il envoie et reçoit des commandes via une interface série, ce qui permet également de piloter des processeurs disposant de ressources limitées : le contrôleur n'a pas besoin d'effectuer lui-même le calcul de l'image. L'écran de 3,2 pouces permet ainsi de créer des menus, des curseurs et des éléments d'affichage sans programmation complexe du code de l'écran.

L'appareil fonctionne avec une tension comprise entre 3,3 et 5,5 V et se raccorde donc directement aux cartes 3,3 V comme 5 V, sans convertisseur de niveau ni alimentation supplémentaire. La communication s'effectue en série via UART ; plusieurs accélérations d'interface peuvent être configurées comme alternative. Le panneau tactile est résistif et peut donc être utilisé avec une main gantée ou un stylet.

Les domaines d'utilisation typiques sont les tâches de commande dans l'automatisation de laboratoire, par exemple le réglage de paramètres sur des prototypes d'alimentations ou des appareils de mesure, ainsi que les écrans de surveillance pour les contrôleurs de machines ou les réseaux de capteurs. Des interfaces d'aspect industriel peuvent être créées avec l'éditeur visuel fourni, sans devoir écrire de code en C ; les images et les polices peuvent être chargées au préalable.

Le développement s'effectue dans l'environnement de conception du fabricant, disponible gratuitement. Un émulateur intégré permet de tester l'interface avant de la charger sur l'écran. L'appareil enregistre lui-même les éléments graphiques ; le microcontrôleur connecté n'a pas à s'occuper de l'affichage et peut se concentrer entièrement sur la logique.

Consignes de sécurité

L'écran est exclusivement destiné à la réalisation de prototypes ainsi qu'aux essais et au développement. Les contacts avec l'alimentation de 3,3 à 5,5 V sont sans danger, mais les connexions doivent respecter la polarité. Pour toute question concernant l'alimentation ou en cas d'utilisation avec des blocs d'alimentation externes, il convient de consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

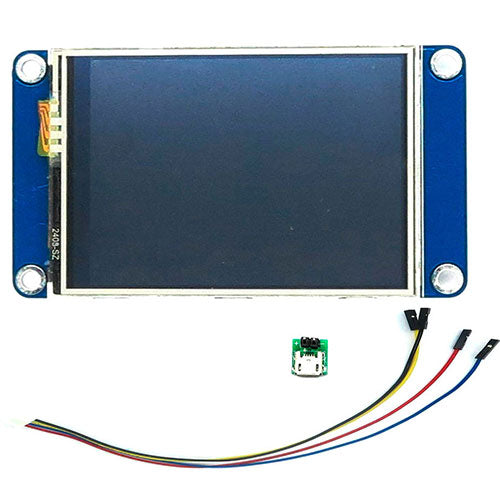

• 1* Nextion NX4024T032 - écran tactile IHM, 3,2" (pouces)
• 1* câble de connexion

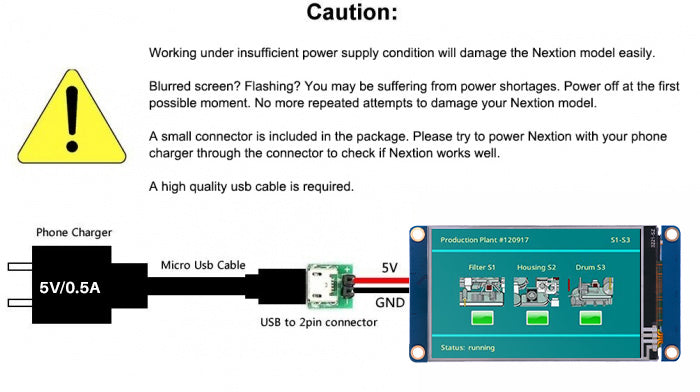

• 1* carte de test pour l'alimentation (voir le câblage sur les images du produit)
