Nextion NX3224T028 - Écran tactile HMI, 2.8" (pouces)

Présentation du produit

• Écran tactile HMI avec écran couleur TFT de 2,8 pouces et dalle tactile résistive
• Résolution de 320*240 pixels avec 65 536 couleurs

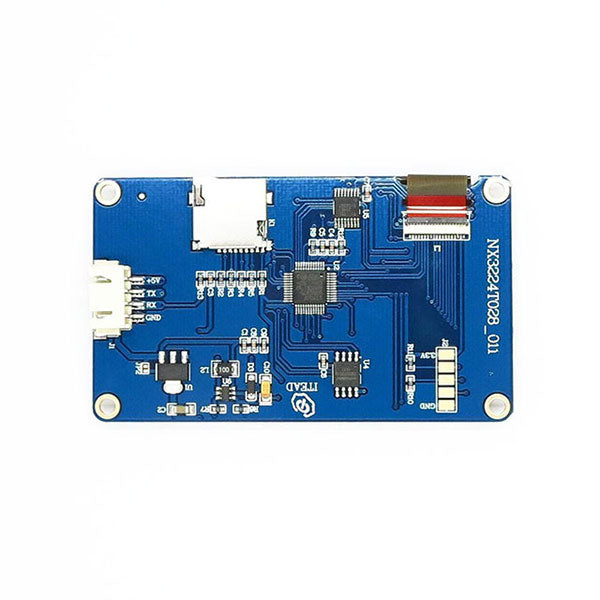

• Interface série via UART (3,3 V), plusieurs modules utilisables en parallèle
• Consommation typique de 150 mA sous une tension d’alimentation de 5 V
• Graphismes, polices et mises en page configurables sans langage de programmation
• Mémoire intégrée à l’écran pour les projets personnalisés

Description du produit

Cet écran tactile HMI sert d’interface utilisateur pour les projets à base de microcontrôleurs et les petits systèmes de commande industriels. La dalle tactile résistive réagit au contact du doigt et du stylet. La connexion série via UART permet d’utiliser plusieurs écrans en parallèle sur un même appareil de commande.

L’écran est programmé à l’aide de son logiciel de configuration, sans que les microcontrôleurs associés aient eux-mêmes besoin d’écrire du code pour l’interface utilisateur. Les graphiques, textes, curseurs, boutons et éléments d’affichage sont créés dans l’éditeur, puis les données sont transférées vers le module de mémoire flash intégré. Le microcontrôleur n’a ensuite plus qu’à envoyer les valeurs numériques à afficher et à lire les entrées utilisateur.

Les applications typiques comprennent les pupitres de commande pour appareils de laboratoire, les afficheurs d’état pour systèmes de commande de machines ou les éléments de commande pour réseaux de capteurs en phase de développement. Cette séparation entre la logique de commande et l’interface d’affichage est également utile pour créer des démonstrateurs d’automatisation des processus.

Consignes de sécurité

Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu’aux essais et au développement, et ne convient pas au raccordement au réseau électrique domestique. En cas de connexion à des cartes à microcontrôleur utilisant une logique de 5 V, il convient de vérifier la compatibilité des niveaux des signaux série. Les travaux sur ou à proximité de l’installation électrique sont réservés aux électriciens qualifiés. En cas de doute, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1* Nextion NX3224T028 - écran tactile HMI, 2,8" (pouces)
• 1* câble de connexion

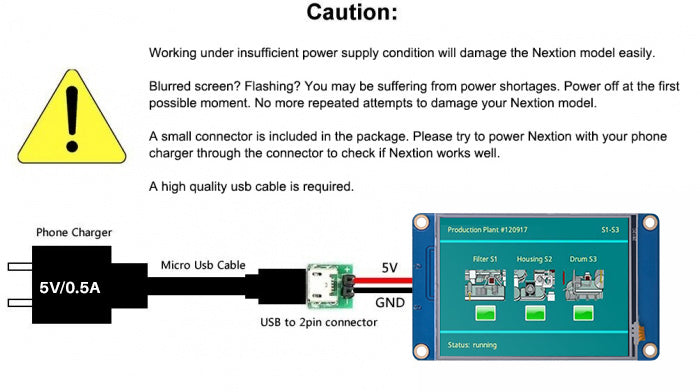

• 1* carte de test pour l’alimentation électrique (voir les images du produit pour le câblage)
