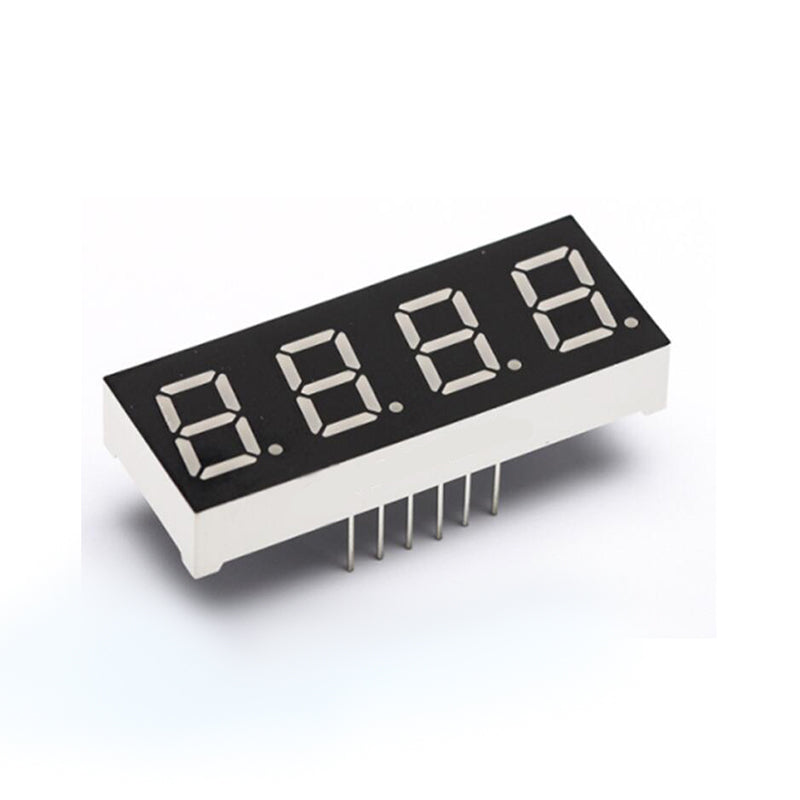

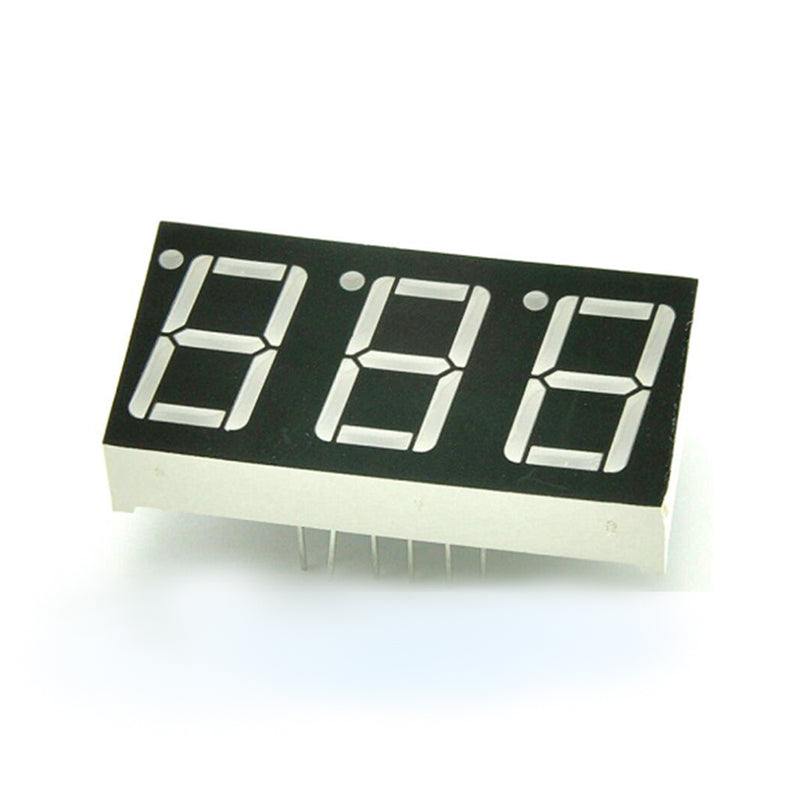

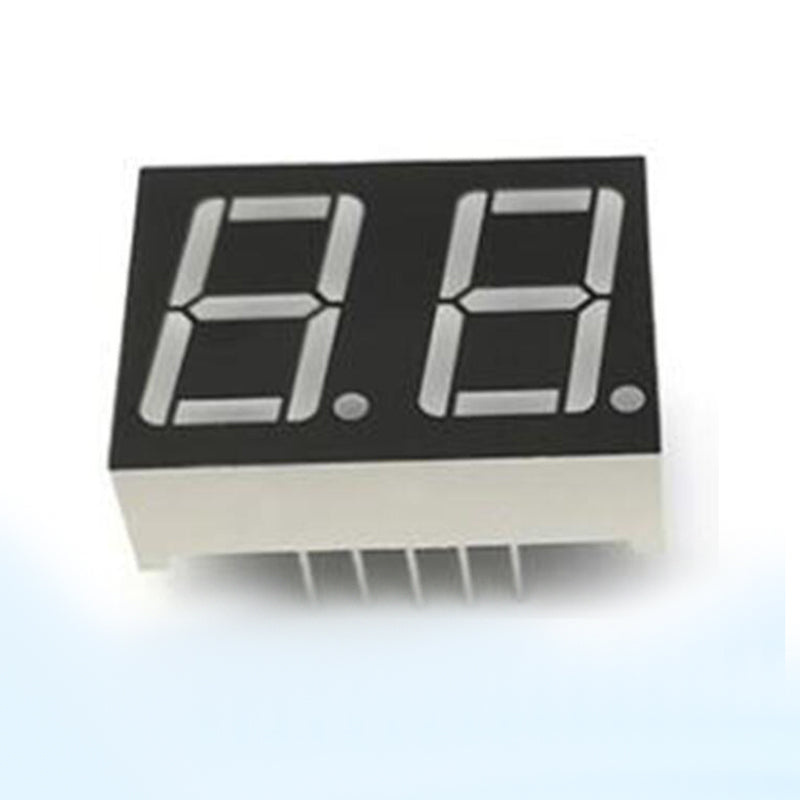

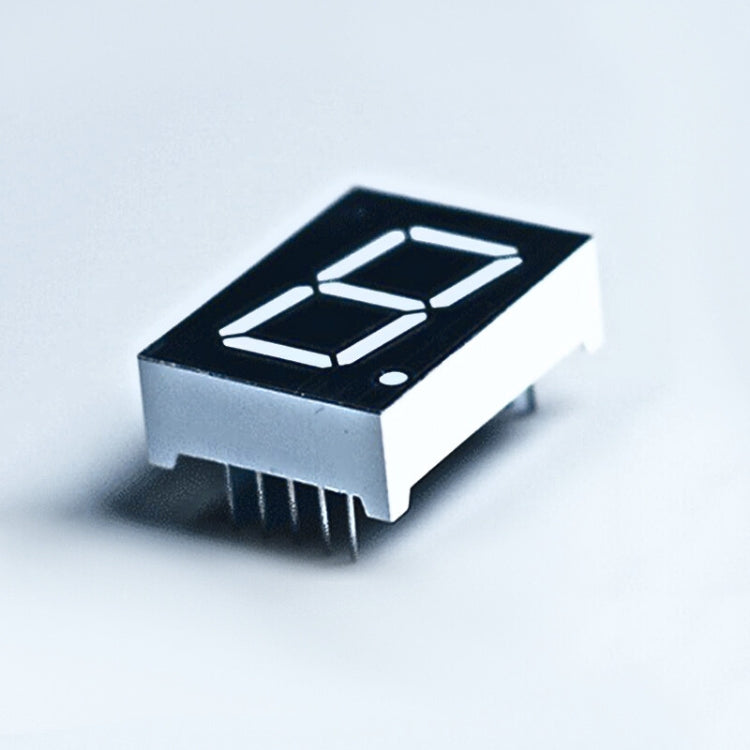

Afficheur LED 7 segments Master-LED 0,56" - différents nombres de chiffres et couleurs

Présentation du produit

• Afficheur LED 7 segments pour afficher des chiffres et quelques lettres
• Hauteurs de chiffres disponibles en plusieurs tailles
• Cathode commune ou anode commune au choix
• Disponible en rouge, vert ou jaune
• Commande directe via les sorties numériques d'une carte de microcontrôleur
• Faible consommation électrique, aucune résistance de limitation nécessaire

Description du produit

L'afficheur 7 segments est un élément d'affichage à LED qui représente les chiffres de 0 à 9 ainsi que certaines lettres. Sept segments lumineux continus sont disposés en forme de huit et permettent, grâce à la commande ciblée de chaque segment, de former n'importe quel chiffre. Les afficheurs sont disponibles dans différentes hauteurs de chiffres et en trois couleurs, ce qui permet de les adapter aux différentes distances de visualisation et exigences optiques.

L'afficheur existe en deux variantes de circuit, avec cathode commune ou anode commune. Cela influence les niveaux logiques nécessaires à la commande. Les diodes électroluminescentes nécessitent très peu de courant et aucune résistance de limitation supplémentaire lorsqu'elles sont raccordées directement aux sorties numériques d'une carte de microcontrôleur. Avec sept fils de raccordement pour les segments et une connexion commune, toutes les sorties peuvent être commandées.

Dans les applications pratiques, l'afficheur permet par exemple d'afficher facilement les valeurs relevées sur des horloges numériques, des appareils de mesure ou des compteurs. Pour les projets éducatifs, il constitue une introduction à la commande de diodes électroluminescentes par des signaux logiques. Les procédés de multiplexage exigeant une gestion précise du temps ne sont pas nécessaires, car chaque segment est directement disponible.

La commande nécessite une carte dotée d'au moins huit sorties numériques. Pour afficher plusieurs chiffres à la suite, il est possible d'utiliser plusieurs afficheurs ou une méthode de multiplexage, qui permet également d'économiser de l'énergie. La variante correcte (cathode commune ou anode commune) doit être déterminée avant le raccordement, car le circuit ne fonctionnerait pas dans le cas contraire.

Consignes de sécurité

Une polarité incorrecte de l'afficheur peut endommager les diodes électroluminescentes ; vérifier le câblage avant la mise sous tension. Ce module est exclusivement destiné à la réalisation de prototypes ainsi qu'à des fins de test et de développement. Les travaux sur ou à proximité de l'installation électrique sont réservés aux électriciens qualifiés ; en cas de doute, consulter un électricien qualifié avant la mise en service.

Contenu de la livraison

• 1x Afficheur LED 7 segments 0,56" - différentes positions de chiffres et contact commun au choix (anode ou cathode)
