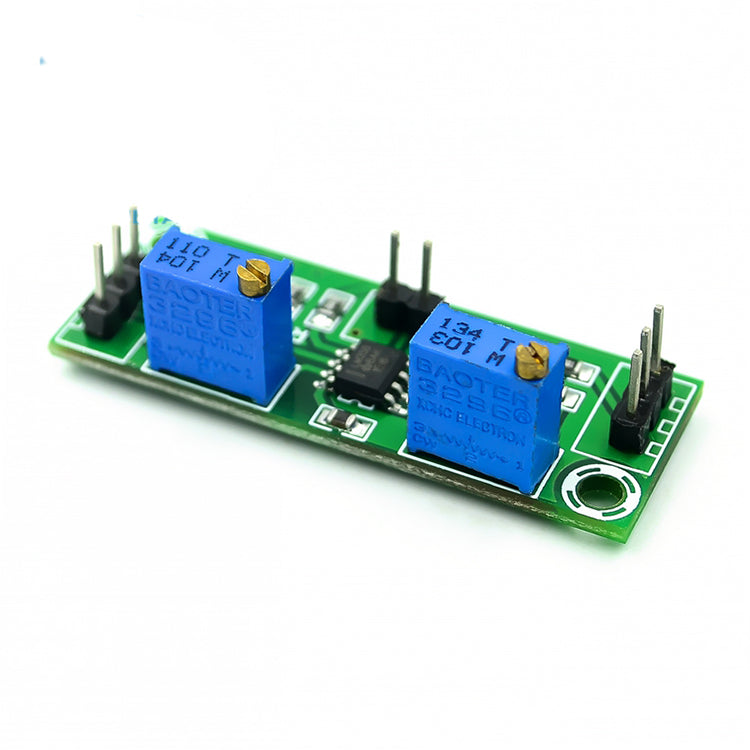

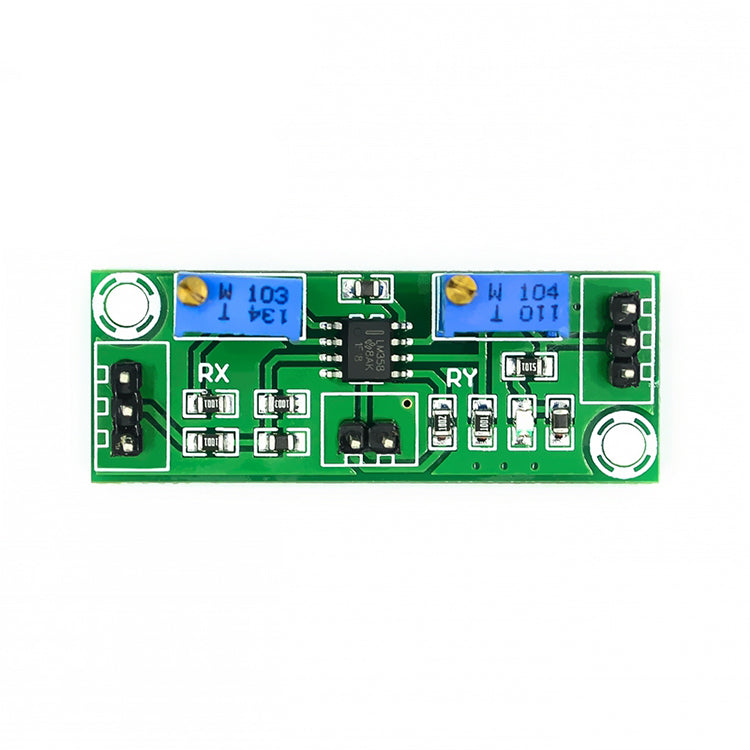

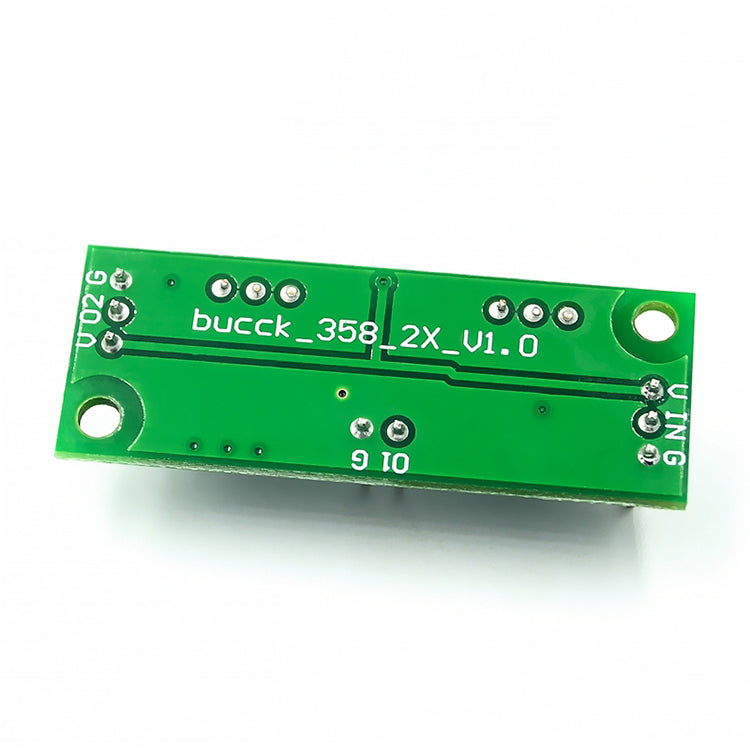

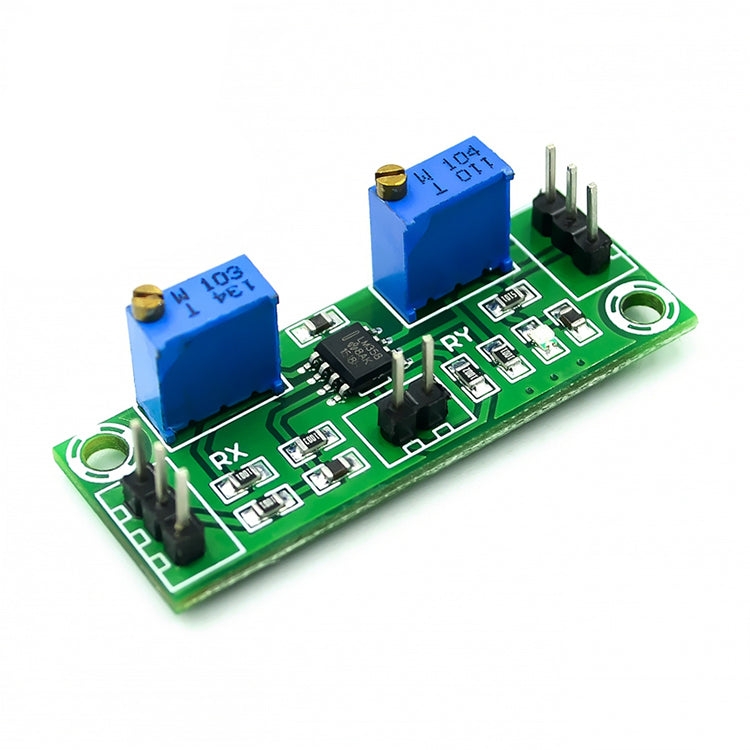

LM358 zweifacher Operationsverstärker auf Leiterplatte

Présentation du produit

• Double amplificateur opérationnel sur circuit imprimé
• Circuit intégré LM358 avec deux canaux indépendants
• Tension de fonctionnement de 3 à 32 V, alimentation asymétrique également possible
• Fonctionnement à alimentation unique sans tension d'alimentation négative
• Amplification et filtrage analogiques faciles à réaliser
• Entrées mesurables jusqu'à la masse, tension d'offset jusqu'à 5 mV

Description du produit

Le double amplificateur opérationnel LM358 sur circuit imprimé est un module analogique polyvalent pour les tâches de mesure et de régulation. Le circuit intégré contient deux étages amplificateurs indépendants, qui peuvent être configurés avec quelques résistances et condensateurs externes en préamplificateurs, filtres actifs ou comparateurs. La large plage de tension d'alimentation de 3 à 32 volts permet un fonctionnement avec des sources de tension uniques sans alimentation complexe, une particularité qui le rend également intéressant pour les systèmes alimentés par batterie.

Le signal de sortie peut descendre presque jusqu'à la masse, ce qui permet de mesurer directement les valeurs supérieures au potentiel de référence dans les applications à alimentation unique. La tension d'offset se situe dans la plage des millivolts, de sorte que les étages amplificateurs sont prêts à l'emploi sans nécessiter de calibration. Le gain et la réponse en fréquence peuvent être réglés librement à l'aide de résistances externes, chaque canal fonctionnant indépendamment et pouvant remplir une fonction différente.

Les domaines d'application vont des simples préamplificateurs de capteurs pour sondes de température et transducteurs de pression jusqu'aux filtres actifs passe-haut ou passe-bas dans l'acquisition de données. Dans les convertisseurs à découpage ou les boucles de régulation du courant, les canaux stabilisent les signaux de rétroaction. Les étages peuvent également être utilisés comme comparateurs inverseurs ou non inverseurs afin de numériser des signaux analogiques, par exemple pour créer un détecteur de seuil qui commute une sortie numérique à partir de 2,5 volts.

Le fonctionnement nécessite des résistances et des condensateurs externes, dont les valeurs sont choisies en fonction du gain et de la bande passante souhaités. Le circuit imprimé est préparé pour un assemblage manuel ; des compétences en soudage sont requises. L'alimentation et les entrées de signal doivent être adaptées à l'alimentation de l'ensemble du montage.

Consigne de sécurité

Le module n'est pas destiné à être utilisé dans le circuit électrique domestique et sert exclusivement à la réalisation de prototypes ainsi qu'à des fins de test et de développement. Veillez à respecter la polarité de la tension d'alimentation afin d'éviter tout dommage. Les travaux sur ou à proximité de l'installation électrique domestique doivent être effectués uniquement par des électriciens qualifiés ; en cas de questions concernant la mise en service, adressez-vous à un électricien qualifié.

Contenu de la livraison

• 1x amplificateur opérationnel double LM358 (comparateur, amplificateur différentiel)
