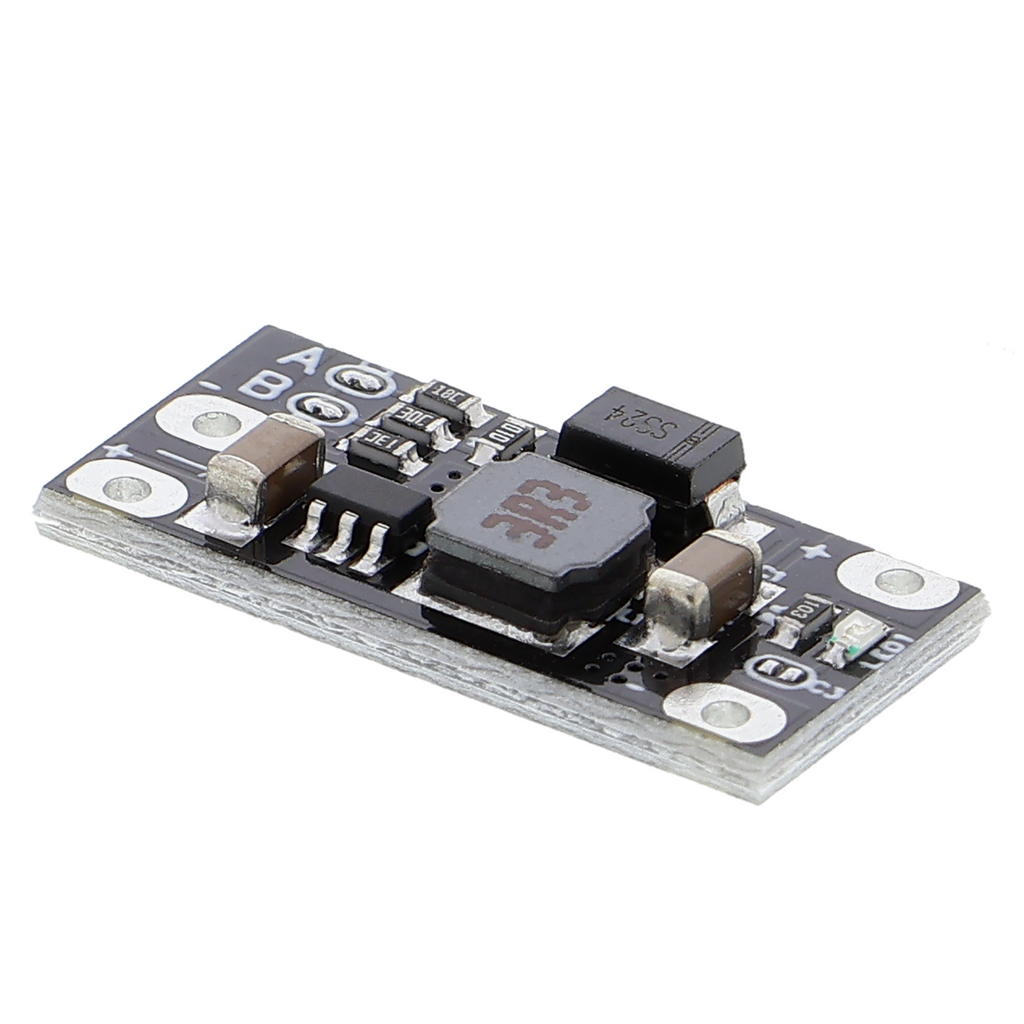

Mini convertisseur élévateur DC-DC - 5V / 8V / 9V / 12V, 1.5A

Présentation du produit

• Convertisseur élévateur DC-DC avec configuration par ponts de soudure
• Génère une tension de sortie de 5 V, 8 V, 9 V ou 12 V
• Tension d’entrée de 3 V à 11,5 V, courant jusqu’à 1,5 A
• Indicateur LED de l’état de fonctionnement
• La fréquence de fonctionnement de 1,2 MHz permet une conception compacte
• Fonctionnement de −40 °C à +85 °C

Description du produit

Ce convertisseur de tension DC-DC élève une tension d’entrée plus faible vers une tension de sortie stabilisée plus élevée. Le module utilise un régulateur à découpage associé à une inductance de stockage et à une diode afin d’emmagasiner l’énergie provenant de l’entrée et de la fournir à la sortie avec une tension amplifiée. La fréquence de commutation de 1,2 MHz permet d’utiliser des composants très compacts et donc de réaliser un design extrêmement compact.

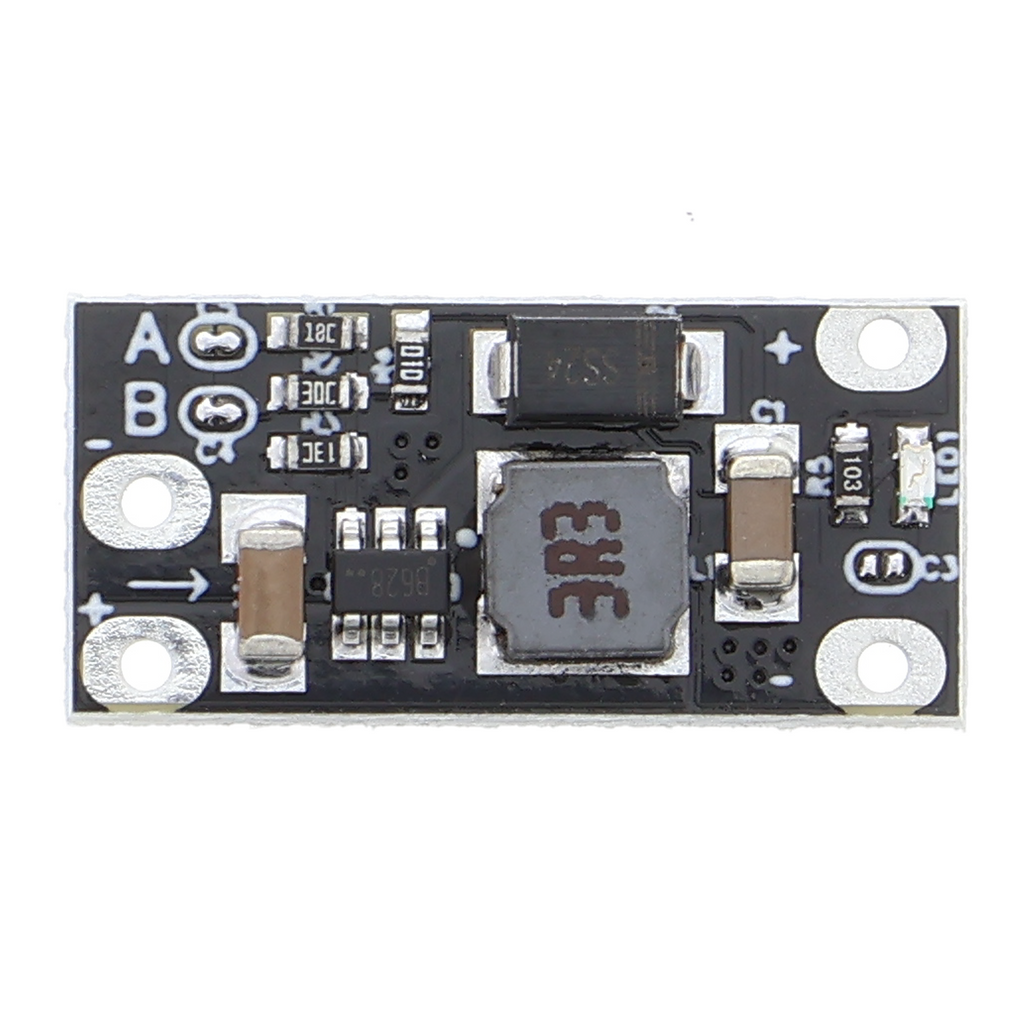

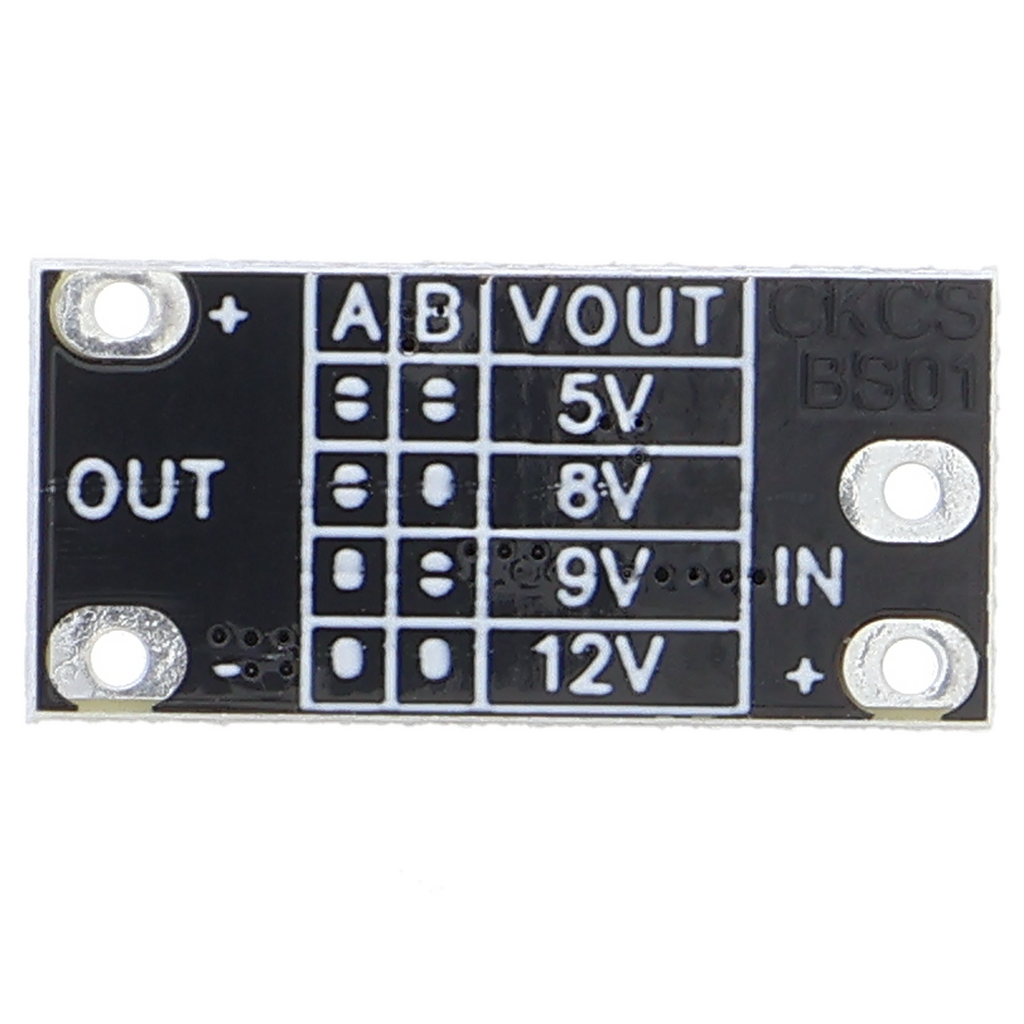

La tension de sortie ne se règle pas à l’aide d’un régulateur, mais se définit au moyen des ponts de soudure A et B sur le circuit imprimé. Selon les points reliés à l’aide d’étain, l’une des quatre tensions disponibles est sélectionnée. Le module est livré configuré en usine sur 12 V. Une LED indique pendant le fonctionnement que le module est actif.

L’appareil convient partout où une pile ou une batterie rechargeable doit fournir une tension de fonctionnement plus élevée à d’autres composants, par exemple pour des circuits LED nécessitant une tension supérieure à celle disponible sur la pile, ou pour des projets à microcontrôleur fonctionnant en 9 V ou 12 V. Il peut également fonctionner avec des cellules lithium de 3,7 V et fournit alors, selon la tension réglée, le courant de sortie correspondant, réduit en conséquence.

Il est important que la tension d’entrée soit toujours inférieure à la tension de sortie réglée par le pont de soudure. Dans le cas contraire, aucune élévation de tension ne peut avoir lieu. Pour le fonctionnement, seuls les connecteurs d’entrée et de sortie sont nécessaires ; l’alimentation électrique s’effectue directement de l’extérieur.

Consigne de sécurité

Le module n’est pas destiné à être installé dans le circuit électrique domestique et est exclusivement prévu pour le prototypage, les tests et le développement. Respectez la polarité des raccordements électriques. Pour toute intervention sur une installation électrique ou à proximité de celle-ci, faites appel à un électricien qualifié.

Contenu de la livraison

• 1x Convertisseur élévateur de tension Mini DC-DC - 5V / 8V / 9V / 12V, 1.5A
