Reprap Ramps V1.4 - Contrôleur avec écran LCD 20x04, pour 4* A4988

Présentation du produit

• Carte de commande pour imprimante 3D avec écran intégré de 20*4 caractères
• Compatibilité avec l’Arduino Mega 2560 et sorties étendues
• Quatre pilotes de moteurs pas à pas pour les axes X, Y et Z ainsi que l’extrudeur
• Commande du plateau chauffant et du hotend, ainsi que connecteurs pour capteurs de température
• Extensible grâce aux modules compatibles Ramps
• Alimentation par une source séparée requise

Description du produit

La carte de commande Ramps 1.4 est la carte contrôleur classique pour la construction d’imprimantes 3D personnalisées. Elle se monte sur des cartes compatibles avec l’Arduino Mega 2560 et les complète avec toutes les sorties nécessaires à l’impression, sans occuper elle-même les broches numériques.

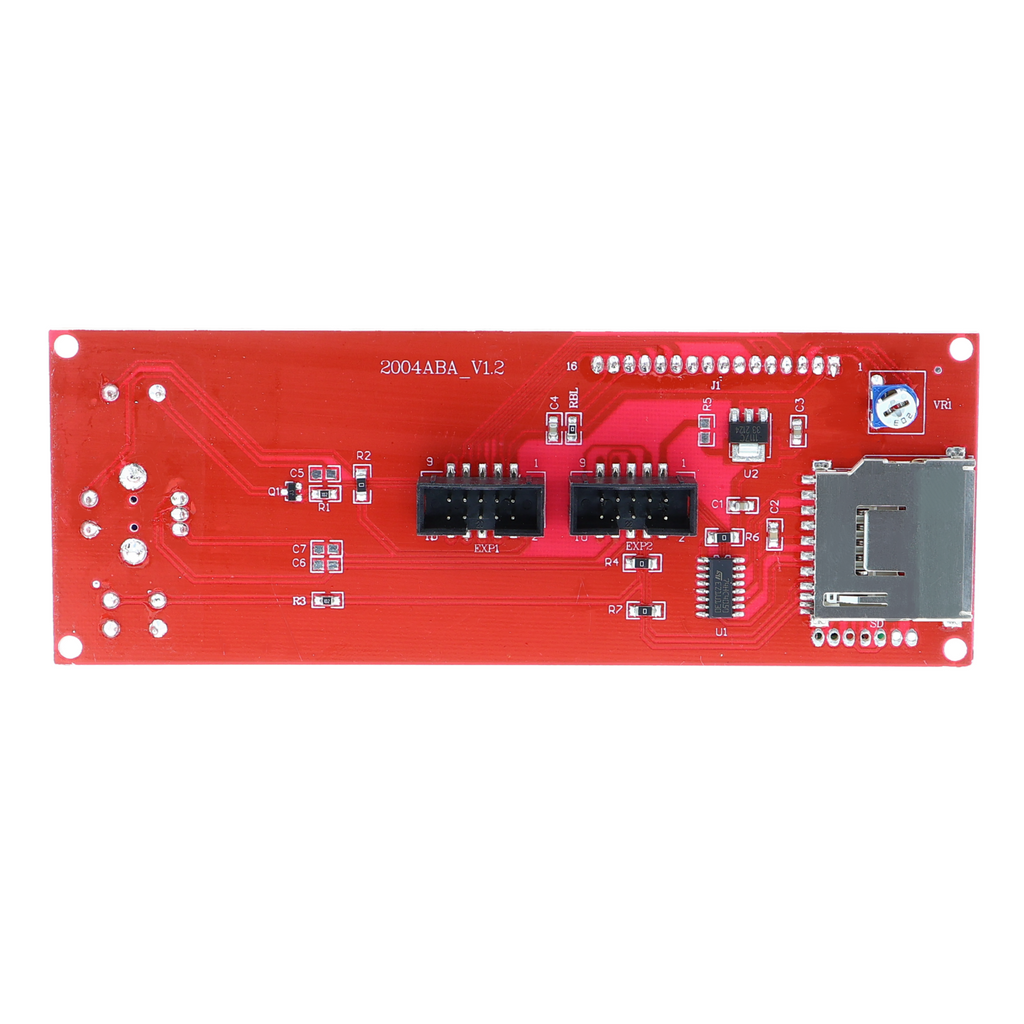

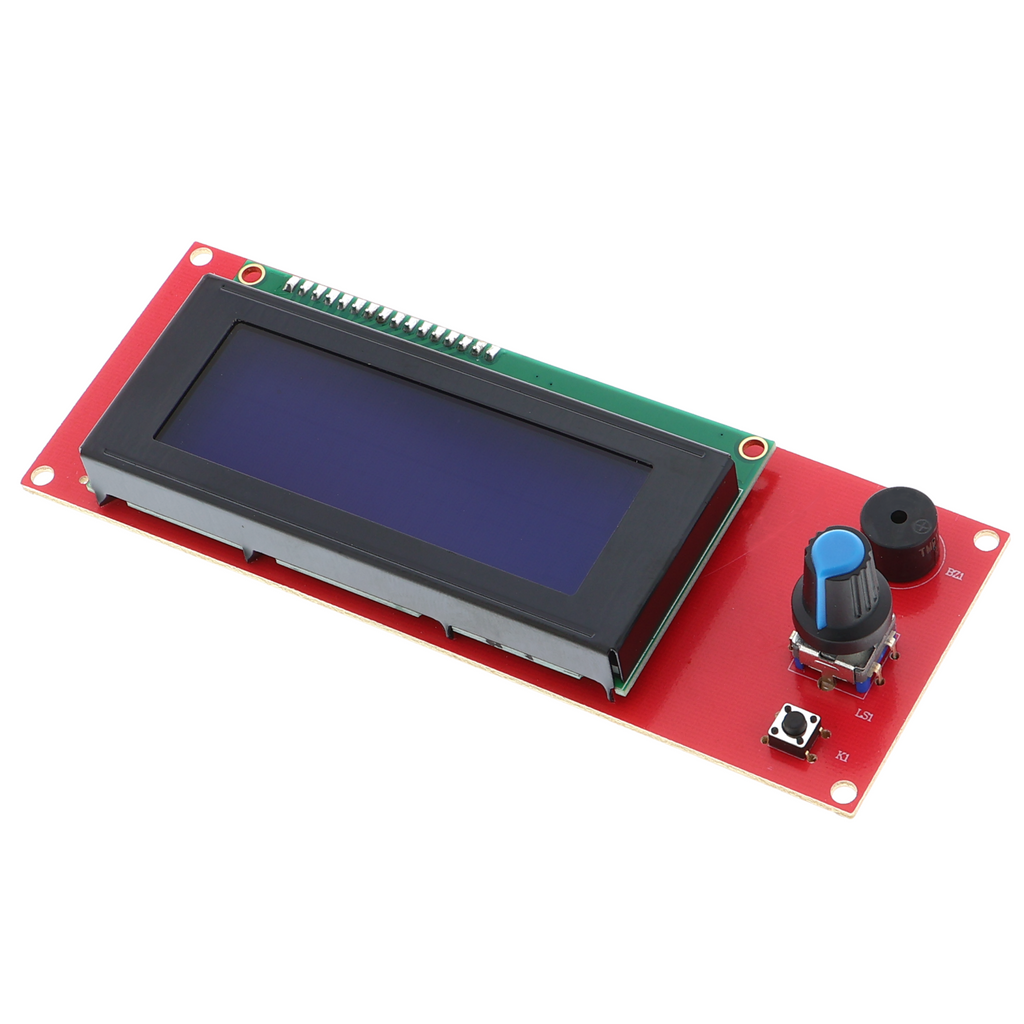

La carte commande individuellement quatre moteurs pas à pas pour les axes et l’extrudeur de filament. L’écran LCD intégré de 20*4 caractères avec molette de commande affiche directement sur l’imprimante l’avancement de l’impression, les températures et les menus. La connexion permanente à l’ordinateur pendant l’impression n’est donc plus nécessaire.

Le plateau chauffant et le hotend peuvent fonctionner avec différentes intensités de courant. La carte détecte les températures actuelles des deux éléments via les entrées de thermistances et les régule indépendamment. Il est ainsi possible de réaliser la commande de l’imprimante sans électronique externe supplémentaire.

Les domaines d’utilisation vont de la construction d’une imprimante cartésienne classique aux imprimantes Delta, en passant par les extrudeurs Bowden avec commande directe du moteur. La compatibilité avec de nombreuses variantes de firmware permet une adaptation flexible à différentes configurations mécaniques.

Un Arduino Mega 2560 ou un modèle compatible est requis. La carte nécessite une alimentation séparée pour les moteurs et les éléments chauffants, généralement en 12 V ou 24 V, fournie par une alimentation appropriée. Un logiciel tel que Marlin ou Repetier est nécessaire et doit être chargé au préalable sur l’Arduino.

Consigne de sécurité

Cette carte est exclusivement destinée à la construction de prototypes ainsi qu’à des fins de test et de développement, et non à un fonctionnement continu dans des installations de production. L’alimentation électrique doit provenir d’une source adaptée, sans connexion à l’installation électrique domestique. En cas de doute concernant le câblage ou avant la mise en service, il convient de consulter un électricien qualifié.

Contenu de la livraison

• 1x Reprap Ramps V1.4 - Contrôleur avec écran LCD 20x04, pour 4* A4988
• 1x adaptateur Smart
